还有0项未选择重置

选择代码

代码参数

安装侧端面形状

导入表面形状

材质

硬度

表面处理

选型参数

安装部直径D(mm) *

定位部直径P(mm) *

1~20/0.01

安装部长度L(mm) *

2~42/1

定位部长度B(mm) *

2~30/0.1

肩部厚度尺寸T(mm) *

1~10/0.5

图片仅供参考

锥角定位销带肩型内螺纹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	硬度	表面处理
JT-RNRSD	标准型 / 圆型	SKS3	淬火硬度58~61HRC	—
JT-RNRDD	标准型 / 多棱型	SKS3	淬火硬度58~61HRC	—
JT-RNRUD	内螺纹型 / 圆型	SKS3	淬火硬度58~61HRC	—
JT-RNRQD	内螺纹型 / 多棱型	SKS3	淬火硬度58~61HRC	—
JT-RNRFD	外螺纹型 / 圆型	SKS3	淬火硬度58~61HRC	—
JT-RNROD	外螺纹型 / 多棱型	SKS3	淬火硬度58~61HRC	—
JT-RNRSU	标准型 / 圆型	SKS3	淬火硬度58~61HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
JT-RNRDU	标准型 / 多棱型	SKS3	淬火硬度58~61HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
JT-RNRUU	内螺纹型 / 圆型	SKS3	淬火硬度58~61HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
JT-RNRQU	内螺纹型 / 多棱型	SKS3	淬火硬度58~61HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
JT-RNRFU	外螺纹型 / 圆型	SKS3	淬火硬度58~61HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
JT-RNROU	外螺纹型 / 多棱型	SKS3	淬火硬度58~61HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
JT-RNRSO	标准型 / 圆型	SUS304	—	—
JT-RNRDO	标准型 / 多棱型	SUS304	—	—
JT-RNRUO	内螺纹型 / 圆型	SUS304	—	—
JT-RNRQO	内螺纹型 / 多棱型	SUS304	—	—
JT-RNRFO	外螺纹型 / 圆型	SUS304	—	—
JT-RNROO	外螺纹型 / 多棱型	SUS304	—	—
JT-RNRSX	标准型 / 圆型	SUS304	镀层硬度850HV~	镀硬铬 , 镀层厚度5~8μm
JT-RNRDX	标准型 / 多棱型	SUS304	镀层硬度850HV~	镀硬铬 , 镀层厚度5~8μm
JT-RNRUX	内螺纹型 / 圆型	SUS304	镀层硬度850HV~	镀硬铬 , 镀层厚度5~8μm
JT-RNRQX	内螺纹型 / 多棱型	SUS304	镀层硬度850HV~	镀硬铬 , 镀层厚度5~8μm
JT-RNRFX	外螺纹型 / 圆型	SUS304	镀层硬度850HV~	镀硬铬 , 镀层厚度5~8μm
JT-RNROX	外螺纹型 / 多棱型	SUS304	镀层硬度850HV~	镀硬铬 , 镀层厚度5~8μm
JT-RNRSM	标准型 / 圆型	SUS440C	淬火硬度48~53HRC	—
JT-RNRDM	标准型 / 多棱型	SUS440C	淬火硬度48~53HRC	—
JT-RNRUM	内螺纹型 / 圆型	SUS440C	淬火硬度48~53HRC	—
JT-RNRQM	内螺纹型 / 多棱型	SUS440C	淬火硬度48~53HRC	—
JT-RNRFM	外螺纹型 / 圆型	SUS440C	淬火硬度48~53HRC	—
JT-RNROM	外螺纹型 / 多棱型	SUS440C	淬火硬度48~53HRC	—

SUS440C材质的D部加工有识别槽。
P₁=P-E*tan15*2
工艺孔加工条件：D·P·L·B≥4且P₁>3。(工艺孔详细尺寸见产品简介)

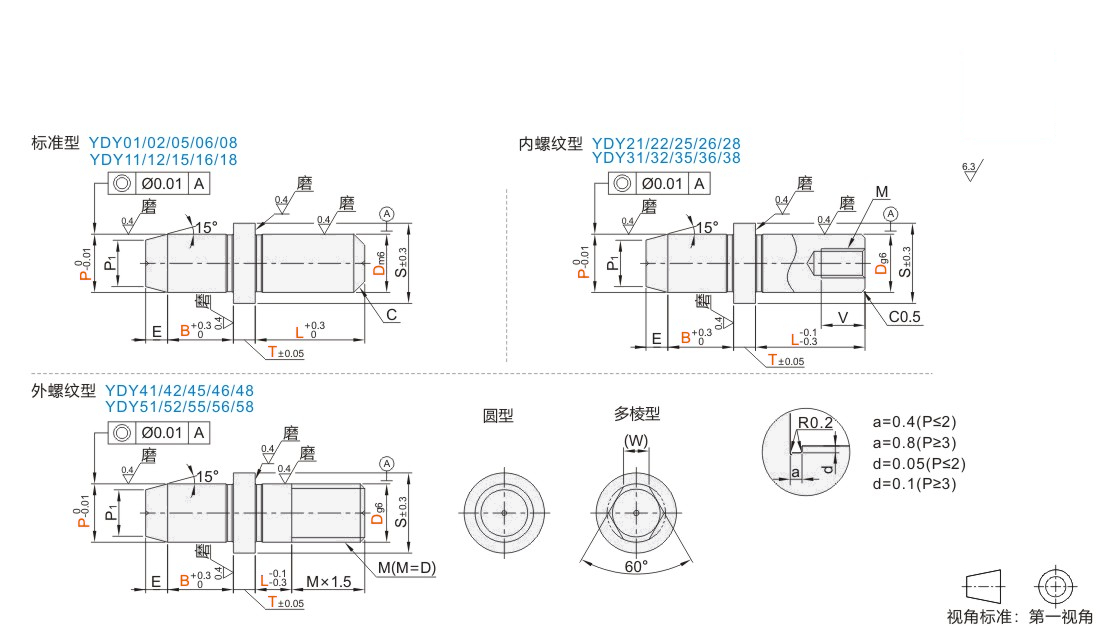

选型参数

标准型

型号			最小单位0.01	最小单位1	最小单位0.1	最小单位0.5	C	E	S	(W)
代码	Dm6		P	L	B	T	C	E	S	(W)
圆型多棱型 JT-RNRSD JT-RNRDD JT-RNRSU JT-RNRDU JT-RNRSO JT-RNRDO JT-RNRSX JT-RNRDX JT-RNRSM JT-RNRDM	2	+0.008 +0.002	1.00~2.00	2~6	2.0~10.0	1.0~10.0	0.5	0.5	7	—
	3	+0.008 +0.002	2.00~4.00	3~8			0.5	1	8	1.0
	4	+0.012 +0.004	2.00~5.00	4~10			1	1	9	1.2
	5		3.00~6.00	5~12	2.0~15.0			2	10	1.5
	6		4.00~7.00	5~15	2.0~15.0			2	11	1.8
	8	+0.015 +0.006	5.00~9.00	5~18	2.0~20.0		1.5	3	13	2.2
	10	+0.015 +0.006	7.00~12.00	8~22	3.0~30.0		2		15	3
	12	+0.018 +0.007	7.00~12.00	10~26	3.0~30.0				17	3.2
	13		8.00~13.00	13~28	5.0~30.0			4	18	3.5
	16		13.00~16.00	16~35			3	4	21	4
	20	+0.021 +0.008	16.00~20.00	20~42			3	5	25	5.5

内螺纹型

型号			最小单位0.01	最小单位1	最小单位0.1	最小单位0.5	E	S	(W)	M	V
代码	Dg6		P	L	B	T	E	S	(W)	M	V
圆型多棱型 JT-RNRUD JT-RNRQD JT-RNRUU JT-RNRQU JT-RNRUO JT-RNRQO JT-RNRUX JT-RNRQX JT-RNRUM JT-RNRQM	5	-0.004 -0.012	3.00~6.00	5~12	2.0~15.0	1.0~10.0	2	10	1.5	M2	3
	6	-0.004 -0.012	4.00~7.00	5~15	2.0~15.0		2	11	1.8	M3	5
	8	-0.005 -0.014	5.00~9.00	5~18	2.0~20.0		3	13	2.2	M5	6
	10	-0.005 -0.014	7.00~11.00	8~22	3.0~30.0			15	3
	12	-0.006 -0.017	7.00~12.00	10~26	3.0~30.0			17	3.2
	13		8.00~13.00	13~28	5.0~30.0		4	18	3.5	M8	10
	16		13.00~16.00	16~35			4	21	4		12
	20	-0.007 -0.020	16.00~20.00	20~42			5	25	5.5		12

外螺纹型

型号			最小单位0.01	最小单位1	最小单位0.1	最小单位0.5	E	S	(W)
代码	Dg6		P	L	B	T	E	S	(W)
圆型多棱型 JT-RNRFD JT-RNROD JT-RNRFU JT-RNROU JT-RNRFO JT-RNROO JT-RNRFX JT-RNROX JT-RNRFM JT-RNROM	2	-0.002 -0.008	1.00~2.00	2~4	2.0~10.0	1.0~10.0	0.5	7	—
	3	-0.002 -0.008	2.00~4.00	2~8			1	8	1.0
	4	-0.004 -0.012	2.00~5.00	2~10			1	9	1.2
	5		3.00~6.00	3~12	2.0~15.0		2	10	1.5
	6		4.00~7.00	3~12	2.0~15.0		2	11	1.8
	8	-0.005 -0.014	5.00~9.00	5~12	2.0~20.0		3	13	2.2
	10	-0.005 -0.014	7.00~12.00	5~17	3.0~30.0			15	3
	12	-0.006 -0.017	7.00~12.00	8~17	3.0~30.0			17	3.2
	16	-0.006 -0.017	13.00~16.00	8~22	5.0~30.0		4	21	4
	20	-0.007 -0.020	16.00~20.00	10~22	5.0~30.0		5	25	5.5

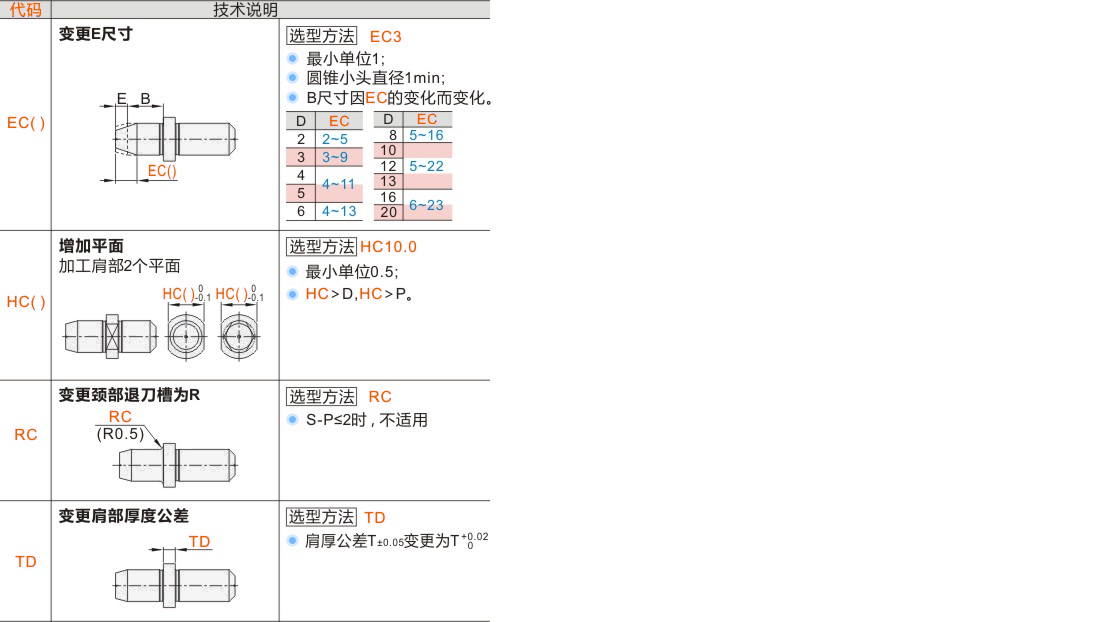

可选加工参数

暂未上传文档资料

锥角定位销 带肩型 内螺纹

锥角定位销带肩型内螺纹
