电动位移台 Z轴线性滚珠引导式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	传动方向	传动方式	主体材质	表面处理	类型
JT-VVQWSD	水平Z轴	滚珠丝杠	SUS440C	无电解镀镍	线性滚珠引导式

特点：水平滑台面能上下移动的Z轴滑台，高刚性、省空间、低价格。
导程：1mm，如需其他导程，请另行咨询。
电机：如需高转矩、高分辨率或伺服电机，请另行咨询。

选型参数

选型表

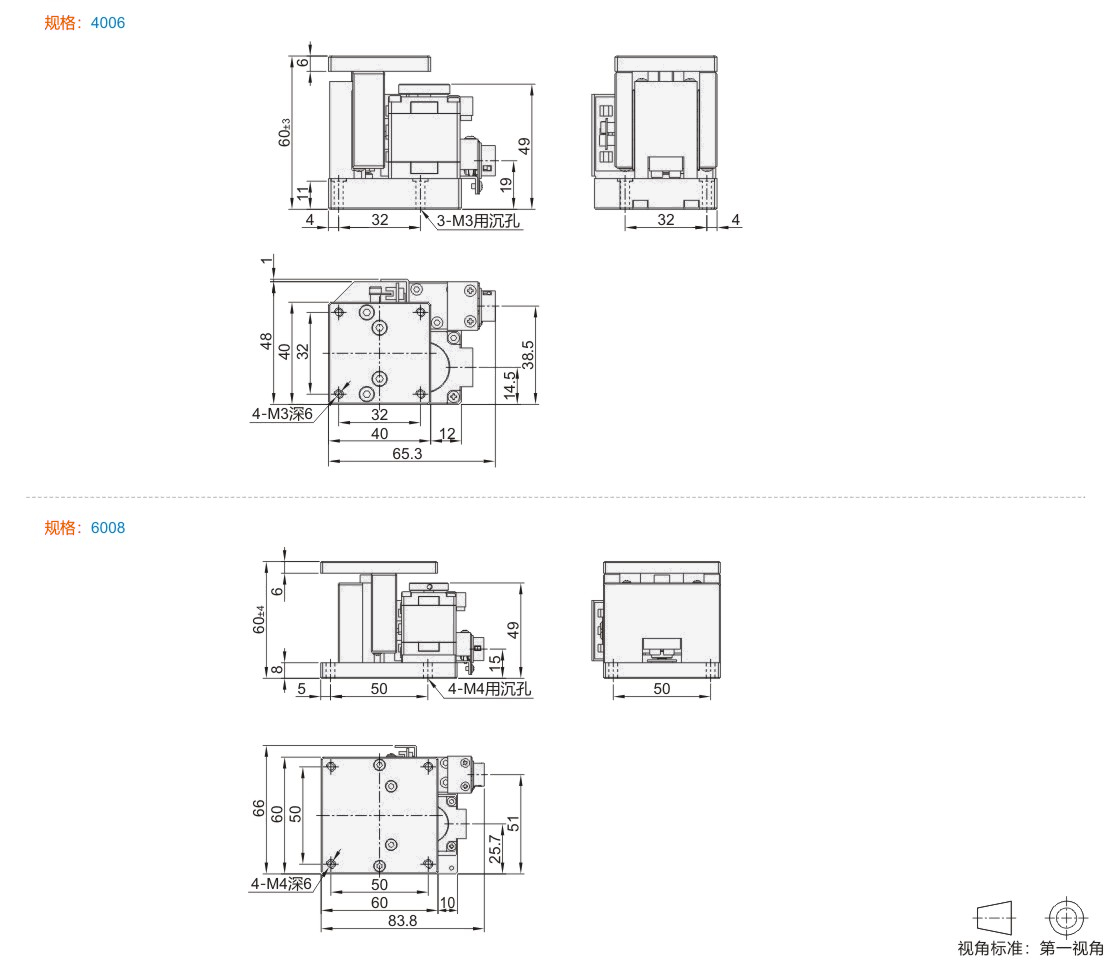

型号		驱动器选择	线缆选择	台面尺寸 (mm)	行程 (mm)	电机	最大速度 (mm/sec)
代码	规格	驱动器选择	线缆选择	台面尺寸 (mm)	行程 (mm)	电机	最大速度 (mm/sec)
JT-VVQWSD	4006	N(无) A(怡合达驱动器) B(鸣志驱动器) G(鸣志EC总线驱动器) 驱驱动器详细对应参数见怡合达电商平台对应产品型号的【驱动器选择】模块按需下载	N(无) 2(2m线缆） 4(4m线缆） 5(5m线缆) 7(7m线缆） 10(10m线缆）接头类型：HRS-12P接头	40×40	±3	两相开环步进电机	10
JT-VVQWSD	6008			60×60	±4	两相开环步进电机	10

自备线缆时，请使用HR10A-10P-12S(73)(HRS)12针插孔接头。传感器：NPN开路输出，原点+限位，传感器电压24V，8mA以下。

需接地线，避免静电干扰。位移台使用为弱电，与强电线缆共同排布时会出现信号干扰，请务必采取屏蔽措施。

型号		单向定位精度 (μm)	重复定位精度 (μm)	平行度 (μm)	载重 (kgf)	重量 (kg)
代码	规格	单向定位精度 (μm)	重复定位精度 (μm)	平行度 (μm)	载重 (kgf)	重量 (kg)
JT-VVQWSD	4006	<30	±5	<50	3	0.54
JT-VVQWSD	6008	<30	±5	<50	4	0.95

暂未上传文档资料

电动位移台 Z轴 线性滚珠引导式
