滚珠丝杠式薄型电动位移台

产品属性: 性价比 标准型 类型 薄型 材质 铝合金 表面处理 黑色阳极氧化 传动方向 ZR轴 传动方式 滚珠丝杠 匹配电机种类 100W伺服电机 导轨形式 滚珠花键螺母引导式 种类筛选 电动位移台
产品型号: 请点击左侧选项进行选型 重新选型
代码传动方向传动方式主体 / 材质主体 / 表面处理类型
JT-VQASUZR轴滚珠丝杠铝合金黑色阳极氧化滚珠花键螺母引导式 ● 薄型

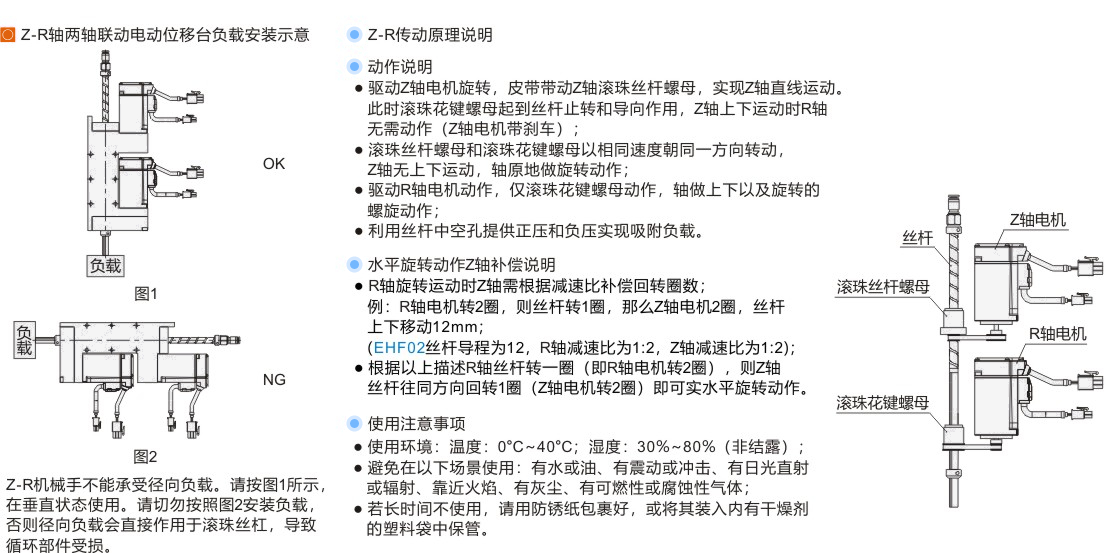

本产品仅限垂直安装使用。


选型参数

选型表

型号Z轴
有效行程
伺服电机
品牌
伺服电机端选择选择线缆驱动器
类型
旋转
气接头
减速比最大速度
代码丝杠
轴径
导程Z轴R轴
JT-VQASU081075N (不带电机)*U46(适配100W安装P.C.D46,M4电机安装座)N(无)无指定(无驱动器)N(无)
H(KSH04-M5)
1:2250mm/s1500r/min
P(松下)100(100W电机无刹车)3(3米长线缆)
5(5米长线缆)
EC(EtherCAT总线)
PT(脉冲)


如需其他品牌电机,请另行咨询。                *当选N(不带电机)时,客户提供指定品牌电机(需使用绝对值电机)。          旋转气接头接Ø4的气管为SMC品牌。

型号
Z轴
有效行程
R轴
有效行程
(°)
Z轴
推力
( N)
R轴
推力
( N.m)
重复定位精度
垂直负载(kg)
本体
重量
( kg)
代码丝杠
轴径
导程Z轴R轴Z轴R轴
JT-VQASU08 10 75 3601200.64±0.01mm±0.01°0.50.5
(悬臂小于50mm)
1.82

                                                                                                                                                                                                                                                                          本体重量为不含线缆的重量

搭配松下电机一览表

电机
功率
刹车匹配的
电机型号
EC总线
驱动器型号
PT脉冲
驱动器型号
100W无刹车MHMF012L1U2MMADLN05BEMADLN05SG
