丝杠支座组件方高型

图片仅供参考

丝杠支座组件方高型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / ①	材质 / ③④⑥	表面处理 / ①③④⑥	类型
JT-IVAQS	铸铁	S45C	发黑	整合型传动座 ● 方高型

构成零件

编号				零件名称								数量
①				传动座本体								1
②				轴承								1组
③				压板								1
④				间隔环								2
⑤				油封								2
⑥				锁紧螺母								1组

使用之轴承经预压处理，轴向0间隙。
轴承采用P5配对DF组装，最适宜滚珠丝杆使用。

选型参数

选型表

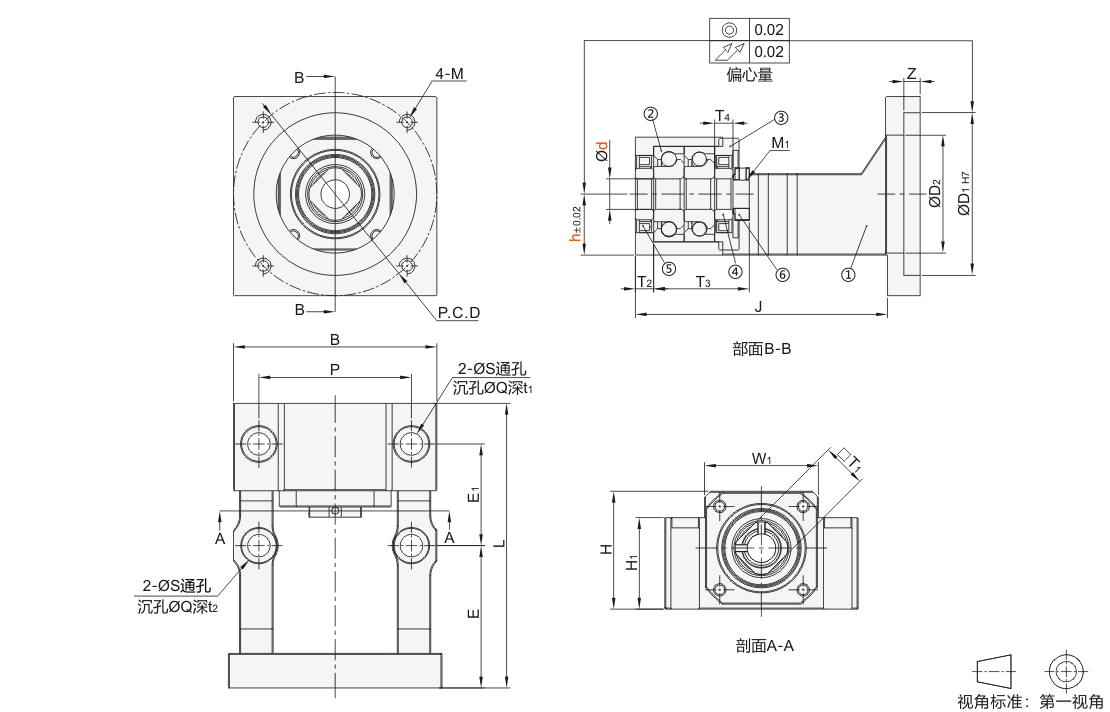

型号				适用电机类型	ØD1	P.C.D	M	Z	ØD2	B	P	L	J	E	E1	S	Q	t1	t2	H	H1	W1	T1	T2	T3	T4	M1	建议丝杠支座	建议电机规格
代码	适用丝杠轴径	适用电机法兰	中心高																									支撑侧	止口规格	安装 P.C.D
代码	d	F*	h																									支撑侧	止口规格	安装 P.C.D
JT-IVAQS	15	90	30	伺服电机	80	100	M6	8	59	100	75	140	125	70	50	11	17	10	5	58	45	56	22	9	47	9	M15×1.0	JT-IVXQD-15 JT-IVXOD-15	80	100
		100A			95	115	M6					141		71															95	115
		100			95	115	M8					141		71															95	115
		126			110	130						151		81															110	130
		130			110	145		10				153		83															110	145
	17	90			80	100	M6	8				140		70									24		57		M17×1.0	JT-IVXLF-17	80	100
		100A			95	115	M6					141		71															95	115
		100			95	115	M8					141		71															95	115
		126			110	130						151		81															110	130
		130			110	145		10				153		83															110	145
	20	90			80	100	M6	8				140		70									30		50	11	M20×1.0	JT-IVXQD-20 JT-IVXOD-20	80	100
		100A			95	115	M6					141		71															95	115
		100					M8
		100A	34				M6													62	49							JT-IVXLD-20
		100	34				M8													62	49							JT-IVXLD-20
		126	30		110	130	M8					151		81						58	45							JT-IVXQD-20	110	130
		130	30			145	M8	10				153		83						58	45							JT-IVXQD-20	110	145
		130	34			145	M8	10				153		83						62	49							JT-IVXLD-20	110	145
	15	86	30	步进电机	73	98.4	M6	8				141		71						58	45		22		47	9	M15×1.0	JT-IVXQD-15	73	98.4
	20		30																	58	45		30		50	11	M20×1.0	JT-IVXQD-20
	20		34																	62	49		30		50	11	M20×1.0	JT-IVXLD-20

*带A为安川电机，不带为其它品牌电机。
