凸轮轴承随动器球面型/圆柱型

图片仅供参考

凸轮轴承随动器球面型/圆柱型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	类型
JT-XFADU	SUJ2	进口型 ● 自润滑型 ● 球面型
JT-XFADQ	SUJ2	标准型 ● 自润滑型 ● 球面型
JT-XFADF	SUS440C	标准型 ● 自润滑型 ● 球面型
JT-XFAQQ	SUJ2	标准型 ● 自润滑型 ● 圆柱型
JT-XFAQF	SUS440C	标准型 ● 自润滑型 ● 圆柱型

已封入热硬化固态润滑脂，无法二次注油。
带密封型工作温度-15~80℃,连续使用建议60℃以下。

圆柱型D公差：

D	公差
13~16	0 -0.008
19~30	0 -0.009
32~47	0 -0.011
52	0 -0.013

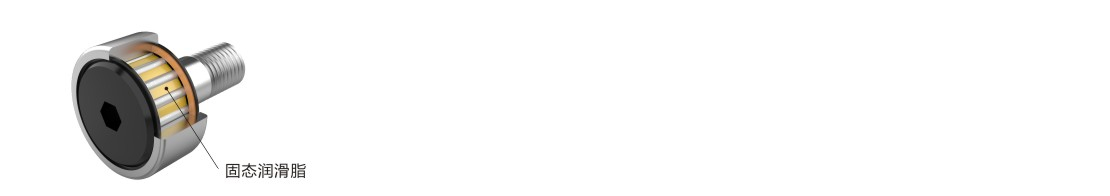

内部结构图

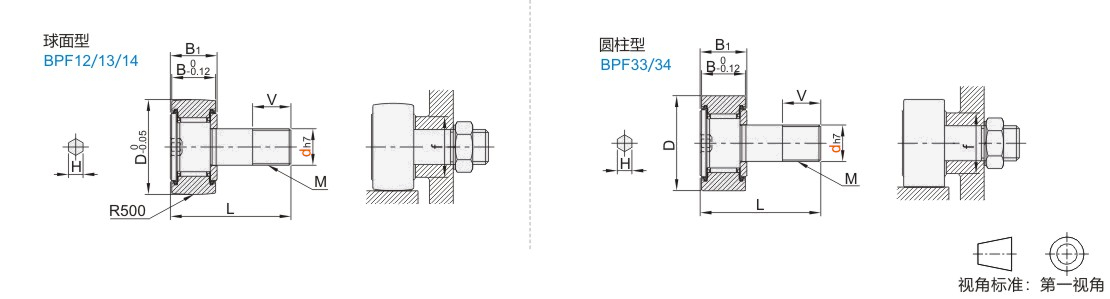

选型参数

进口型

型号			密封圈	D	M×螺距	B	B1	L	H	V	f(min)	基本额定负载(KN)		最大静态容许负载(KN)	极限转速 (rpm)	最大紧固扭矩 (N ·m)	重量(g) 参考
代码	dn7		密封圈	D	M×螺距	B	B1	L	H	V	f(min)	Cr(动)	Cor(静)	最大静态容许负载(KN)	极限转速 (rpm)	最大紧固扭矩 (N ·m)	重量(g) 参考
球面型 JT-XFADU	5	0 -0.012	PP (带密封圈)	13	M5×0.8	9	10	23	3	7.5	9.3	2.52	2.14	1.26	2000	1.6	10.3
	6	0 -0.012		16	M6×1	11	12	28	3	8	11	3.66	3.65	1.95	1670	2.7	18.5
	8	0 -0.015		19	M8×1.25	11	12	32	4	10	13	4.25	4.74	4.62	1250	6.5	28.5
	10			22	M10×1.25	12	13	36		12	16	5.43	6.89	6.89	1000	13.8	45
	10A			26	M10×1.25	12	13	36		12	16	5.43	6.89	6.89	1000	13.8	60
	12	0 -0.018		30	M12×1.5	14	15	40	6	13	21	7.91	9.79	9.79	830	21.9	95
	12A			32	M12×1.5	14	15	40		13	21	7.91	9.79	9.79	830	21.9	105
	16			35	M16×1.5	18	19.5	52		17	26	12	18.3	18.3	630	58.8	170
	18			40	M18×1.5	20	21.5	58	8	19	29	14.8	25.2	25.2	560	86.2	250
	20	0 -0.021		52	M20×1.5	24	25.5	66		21	34	20.7	34.6	34.6	500	119	460
	20A	0 -0.021		47	M20×1.5	24	25.5	66		21	34	20.7	34.6	34.6	500	119	385

标准型

型号			密封圈	D	M×螺距	B	B1	L	H	f (min)	基本额定负荷(KN)				最大静态容许负载(KN)		极限转速 (rpm)	最大紧固扭矩 (Nm)	重量(g) 参考
代码	dh7										Cr(动)		Cor(静)		最大静态容许负载(KN)
代码	dh7										钢	不锈钢	钢	不锈钢	钢	不锈钢
球面型 JT-XFADQ JT-XFADF 圆柱型 JT-XFAQQ JT-XFAQF	5	0 -0.012	PP (带密封圈)	13	M5×0.8	9	10	23	3	9.3	2.02	1.54	1.71	1.38	1.01	1.01	1600	1.6	10.3
	6	0 -0.012		16	M6×1.0	11	12	28	3	11	2.93	2.34	2.92	2.34	1.56	1.56	1336	2.7	18.5
	8	0 -0.015		19	M8×1.25	11	12	32	4	13	3.40	2.72	3.79	3.03	3.7	3.03	1000	6.5	28.5
	10			22	M10×1.25	12	13	36	5	16	4.34	3.47	5.51	4.41	5.51	4.41	800	13.8	45
	10A			26	M10×1.25	12	13	36	5	16	4.34	3.47	5.51	4.41	5.51	4.41	800	13.8	60
	12	0 -0.018		30	M12×1.5	14	15	40	6	21	6.33	5.06	7.83	6.26	7.83	6.26	664	21.9	95
	12A	0 -0.018		32	M12×1.5	14	15	40	6	21	6.33	5.06	7.83	6.26	7.83	6.26	664	21.9	105
