橡胶盖板链

图片仅供参考

橡胶盖板链

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 本体	材质 / 盖板	类型
JT-KGYUD	钢	钢+橡胶	带橡胶盖板链
VMT22	不锈钢	钢+橡胶	带橡胶盖板链
JT-KGKDG	钢	钢+橡胶	带橡胶盖板链全扣接头
VMV27	不锈钢	钢+橡胶	带橡胶盖板链全扣接头

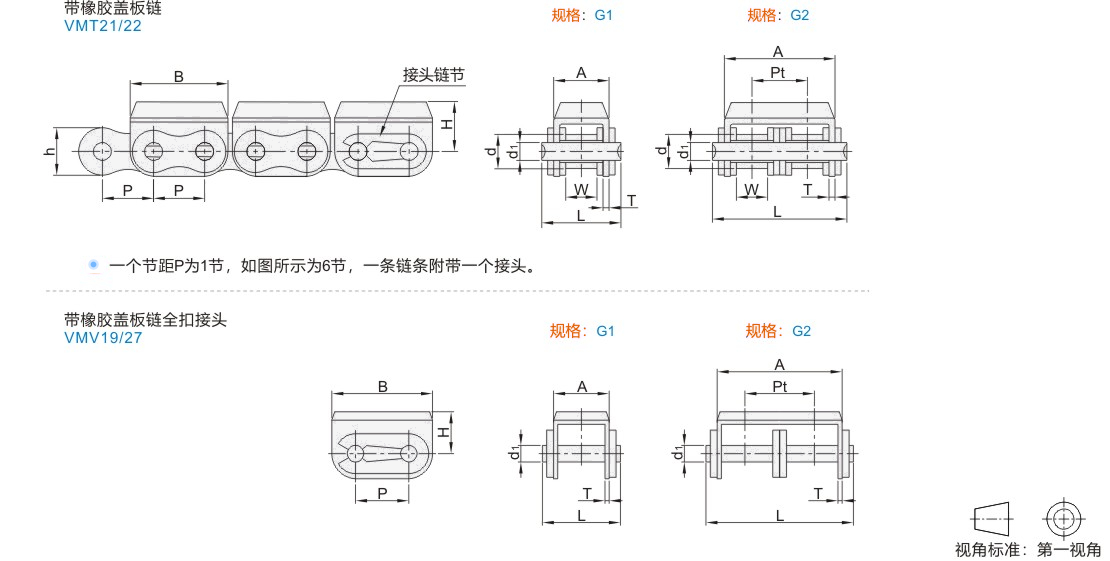

选型参数

带橡胶盖板链

型号							规格		节数 (最小单位2)					节距 P				内节内宽 W min				滚子直径 d max					销轴尺寸							排距 Pt			链板尺寸
代码				系列			规格		节数 (最小单位2)					节距 P				内节内宽 W min				滚子直径 d max					d1 max			L max		h max		排距 Pt			A			B		H					T
JT-KGYUD VMT22				08B			G1		4~					12.7				7.75				8.51					4.45			20.5		11.8		—			14.6			24.2		12.3					1.5
				10A										15.875				9.4				10.16					5.08			24.8		15.09					17.5			30		17					1.5
				12A										19.05				12.57				11.91					5.94			29.2		18					21.8			37.1		21.2					2
				16A										25.4				15.75				15.88					7.92			37.2		24					26.5			48		20					2
				08B			G2							12.7				7.75				8.51					4.45			34.5		11.8		13.92			28.4			24.2		12.3					1.5
				10A										15.875				9.4				10.16					5.08			45.2		15.09		18.11			35			30		16					2
				12A										19.05				12.57				11.91					5.94			52.9		18		22.78			44.5			37.1		21.7					2
				16A										25.4				15.75				15.88					7.92			68.1		24		29.29			56.5			46		20					2.4
				20A										31.75				18.9				19.05					9.54			85		30.1		35.76			70			57.6		28					3.2

带橡胶盖板链全扣接头

型号		规格
代码	系列	规格
JT-KGKDG VMV27	08B	G1
	10A
	12A
	16A
	08B	G2
	10A
	12A
	16A
	20A
