底座用支座形状

支座材质

支座表面处理

选型参数

支柱孔径D(mm) *

法兰型支座

图片仅供参考

法兰型支座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	附件(螺钉)	类型
JT-PXYOD	S45C	发黑	TAC01	对边法兰型
JT-PXYOU	S45C	喷细砂无电解镀镍	TAC21	对边法兰型
JT-PXYOX	SUS304	—	TAC21	对边法兰型
JT-PXYXD	S45C	发黑	TAC01	方法兰型
JT-PXYXU	S45C	喷细砂无电解镀镍	TAC21	方法兰型
JT-PXYXX	SUS304	—	TAC21	方法兰型

安装孔D的公差H7为开口加工前的公差，开口加工后由于有内部应力释放，公差有可能增至H8左右，不影响客户使用。
如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镍镀产品。

选型参数

选型表

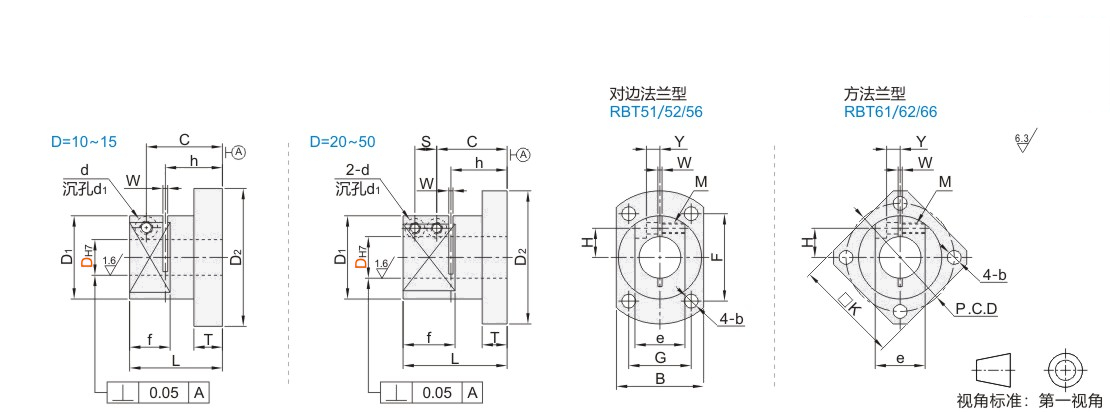

型号			D2		B	L			T		D1	F		G			b		C			S	H		Y		W			d		d1		M		h	f			e	K	P.C.D
代码	DH7		D2		B	L			T		D1	F		G			b		C			S	H		Y		W			d		d1		M		h	f			e	K	P.C.D
对边法兰型 JT-PXYOD JT-PXYOU JT-PXYOX 方法兰型 JT-PXYXD JT-PXYXU JT-PXYXX	10	+0.015 0	45		27	35			10		26	30		18			4.5		29			—	9.5		3		1.2~2.3			4.5		8		M4		22	1			14	35	36
	12	+0.018 0	50		31	35			10		30	34		22			4.5		29				10.5		3.5					4.5		8		M4		22	5			16	38	40
	15	+0.018 0	58		37	39			12		35	38		26			5.5		32				12.5		4					5.5		9.5		M5		24	17			19	44	46
	20	+0.021 0	64		41	50					40	42		30			6.6		33.8			10.5	14		6.5					5.5		9.5		M5		27	25			24	50	52
	25		80		49	60					48	54		35			9		41.5			12	17		8					6.6		11		M6		34	28			29	62	64
	30		90		59	70			15		58	58		45			9		47			15	21		8					9		14		M8		38	34			34	68	74
	35	+0.025 0	100		65	80					64	66		48			11		55			16	23		11.5		1.2~3.5									44	39			41	76	82
	40		106		71	90					70	70		54			11		64			17	26		11.5											53	40			46	80	88
	50		125		87	110			18		85	80		68			14		77.5			21	32		12					11		17.5		M10		65	48			58	94	105

垂直度为开口前的公差。配合轴的公差建议采用g6、f8公差。
