安装部直径D(mm) *

定位部直径P(mm) *

1~20/0.01

安装部长度L(mm) *

2~42/1

定位部长度B(mm) *

2~20/0.1

T *

1~15/0.1

H *

5~27/0.1

图片仅供参考

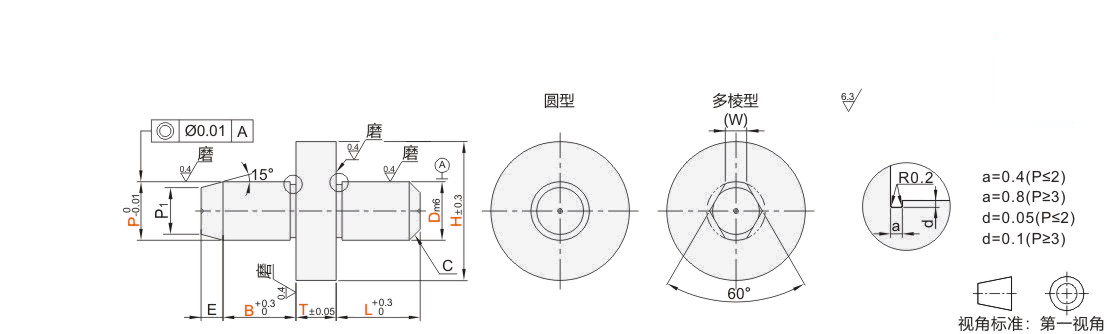

带肩定位销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

可选加工见下页。
P₁=P-E*tan15*2
工艺孔加工条件：D·P·L·B≥4且P₁>3。（工艺孔详细尺寸见产品简介）

选型参数

肩部尺寸固定型

型号		D公差	最小单位0.01	最小单位1	最小单位0.1	T	H	C	E	(W)
代码	D	m6	P	L	B	T	H	C	E	(W)
圆型多棱型 JT-RVLSD JT-RVLSU	8	+0.015 +0.006	5.00~9.00	8~18	2.0~15.0	5	25	1.5	3	2.2
	10	+0.015 +0.006	7.00~11.00	10~22	3.0~20.0			2		3
	12	+0.018 +0.007	7.00~12.00	12~26	3.0~20.0					3.2
	13	+0.018 +0.007	8.00~13.00	13~28	5.0~20.0				4	3.5

肩部尺寸指定型

型号		D公差	最小单位0.01	最小单位1	最小单位0.1		最小单位0.1	C	E	(W)
代码	D	m6	P	L	B	T	H	C	E	(W)
圆型多棱型 JT-RVLUD JT-RVLQD JT-RVLUU JT-RVLQU JT-RVLUO JT-RVLQO JT-RVLUM JT-RVLQM	2	+0.008 +0.002	1.00~2.00	2~8	2.0~10.0	1.0~15.0	5.0~10.0	0.5	0.5	—
	3	+0.008 +0.002	2.00~5.00	2~8			6.0~12.0	0.5	1	1.0
	4	+0.012 +0.004	2.00~5.00	4~10			7.0~13.0	1	1	1.2
	5		3.00~6.00	5~12			8.0~14.0		2	1.5
	6		4.00~7.00	6~15	2.0~12.0		9.0~15.0		2	1.8
	8	+0.015 +0.006	5.00~9.00	8~20	2.0~15.0		11.0~17.0	1.5	3	2.2
	10	+0.015 +0.006	7.00~11.00	10~22	3.0~20.0		13.0~19.0	2		3
	12	+0.018 +0.007	7.00~12.00	12~26	3.0~20.0		13.0~20.0			3.2
	13		8.00~13.00	13~28	5.0~20.0		15.0~21.0		4	3.5
	16		13.00~16.00	16~35			18.0~24.0	3	4	4
	20	+0.021 +0.008	16.00~20.00	20~42			21.0~27.0	3	5	5.5
