测角手动位移台 αβ轴燕尾槽式蜗轮驱动

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	传动方向	材质	表面处理	类型
JT-VVIOSD	αβ轴	铜合金	黑色氟树脂	蜗轮驱动型
JT-VVIOSU	αβ轴	铝合金	黑色阳极氧化	蜗轮驱动型

该产品的倒装负载、垂直负载和侧装负载一般为水平负载的1/3，实际负载与具体使用工况有关。
耐负载数值仅为参考值，震动和负载有大力臂等工况不适合使用。
使用方法：将锁紧旋钮松开后，调节驱动机构(微分头/进给丝杠)至目标位后拧紧锁紧旋钮。
请注意：拧紧锁紧旋钮后禁止调节驱动机构(微分头/进给丝杠)或用手大力推动，
由于驱动机构的驱动力远远大于锁紧旋钮产生的摩擦力，会导致台面偏移。

图上刻度只做参考，具体以实物为准。

选型参数

选型表

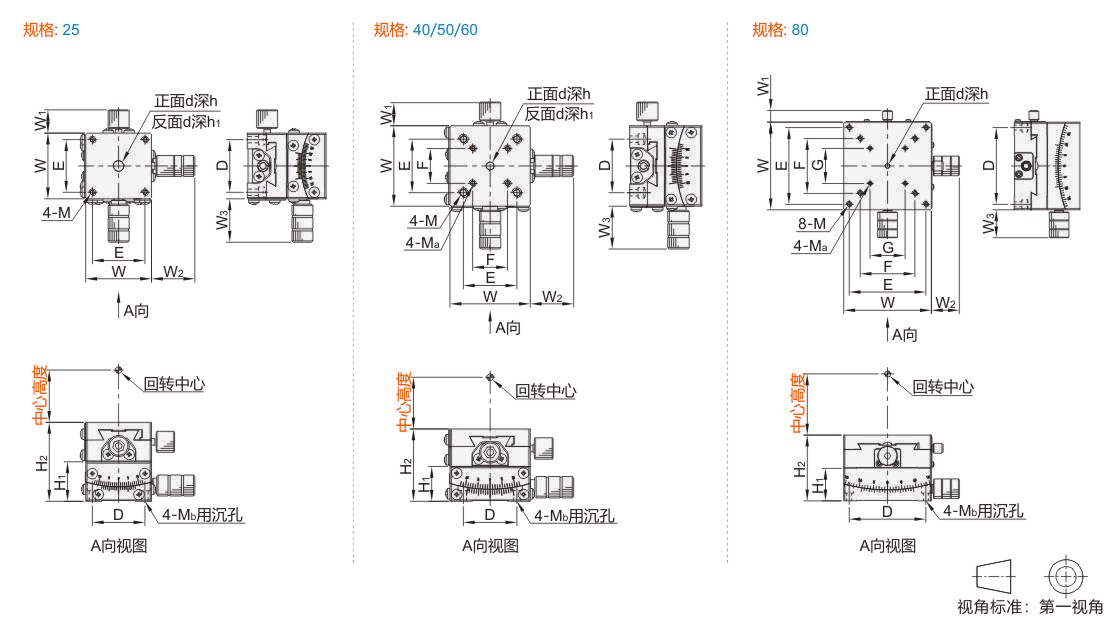

型号		中心高度	台面尺寸 W×W	移动量	把手回转一圈移动量	标尺刻度最小读取量	D	E	F	G	H1	H2	W1	W2	W3	M	Ma	Mb	d	h	h1	水平耐负载 (N)	主体重量 (kg)
代码	规格	中心高度	台面尺寸 W×W	移动量	把手回转一圈移动量	标尺刻度最小读取量	D	E	F	G	H1	H2	W1	W2	W3	M	Ma	Mb	d	h	h1	水平耐负载 (N)	主体重量 (kg)
(铜合金) JT-VVIOSD	25	20	25×25	上±15°下±10°	上2.0°下2.0°	0.1°	20	20	—	—	15	30	8.8	16.5	16.5	M2深3	—	M2	4	3	1	19.6	0.16
	40	25	40×40	上±20°下±15°	上2.2°下1.89°		32	32	20		20	35	9.4	19.5	16.5	M3深4	M2深4	M3		5	3	29.4	0.45
	40	40	40×40	上±15°下±10°	上1.89°下1.33°		32	32	20		20	40	9.4	19.5	19.5	M3深4	M2深4			5	3		0.5
	50	50	50×50	上±10°下±10°	上1.55°下1.2°		40	40	30		18	36	9.6	18	18	M3深3	M3深3			4	1		0.7
	50	68	50×50	上±10°下±8°	上1.2°下0.97°		40	40	30		18	36	9.6	18	18	M3深3	M3深3			4	1		0.7
	60	35	60×60	上±25°下±20°	上2.0°下1.3°		50	50	32		20	45	11	18.5	18.5	M4深6	M3深5	M4		5	2	58.8	1.55
	60	60	60×60	上±20°下±15°	上1.3°下1.0°		50	50	32		20	40	11	18.5	18.5	M4深6	M3深5	M4		5	2	58.8	1.5
(铝合金) JT-VVIOSU	25	20	25×25	上±15°下±10°	上2.0°下2.0°	0.1°	20	20	—	—	15	30	6.8	16.5	16.5	M2深3	—	M2	4	3	1	19.6	0.08
	40	25	40×40	上±20°下±15°	上2.2°下1.89°		32	32	20		20	35	10.6	19.5	16.5	M3深4	M2深4	M3		5	—	29.4	0.21
	40	40	40×40	上±15°下±10°	上1.89°下1.33°		32	32	20		20	40	10.6	19.5	19.5	M3深4	M2深4			5	—		0.22
	50	50	50×50	上±10°下±10°	上1.55°下1.2°		40	40	30		18	36	8.6	18	18	M3深3	M3深3			4	1		0.28
	50	68	50×50	上±10°下±8°	上1.2°下0.97°		40	40	30		18	36	8.6	18	18	M3深3	M3深3			4	1		0.28
	60	35	60×60	上±25°下±20°	上2.0°下1.3°		50	50	32		20	45	10.6	19.5	19.5	M4深6	M3深5	M4		5	—	49	0.51
	60	60	60×60	上±20°下±15°	上1.3°下1.0°		50	50	32		20	40		19.5	19.5							58.8	0.52
	80	100	80×80	上±18°下±15°	上1.0°下1.0°		70	70	50	32	30	60		25.5	25.5							49	1.12
