撞击锁滑动按钮式/钥匙开启式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 锁盖	材质 / 基座	材质 / 锁舌	表面处理 / 锁盖	表面处理 / 基座	表面处理 / 锁舌	适用半导体行业	类型
JT-TBKQS	SUS304	PP	POM	—	黑色	黑色	是	快速安装型撞击锁 ● 带锁芯
JT-TBKQF	PP	POM	POM	黑色	黑色	黑色	—	快速安装型撞击锁 ● 无锁芯
JT-TBKQG	PP	POM	POM	象牙白	象牙白	象牙白	—	快速安装型撞击锁 ● 无锁芯

带锁芯型配置钥匙：1把。
用途（JT-TBKQS）：
● 配分电盘内门，医疗实验设备，半导体设备。
特点（JT-TBKQS）：
● 配分电盘用紧固五金件：
● 单触操作开闭，简单方便；
● 卡扣式可快速安装；
● 不锈钢材质结合PA，不含铜锌镍。

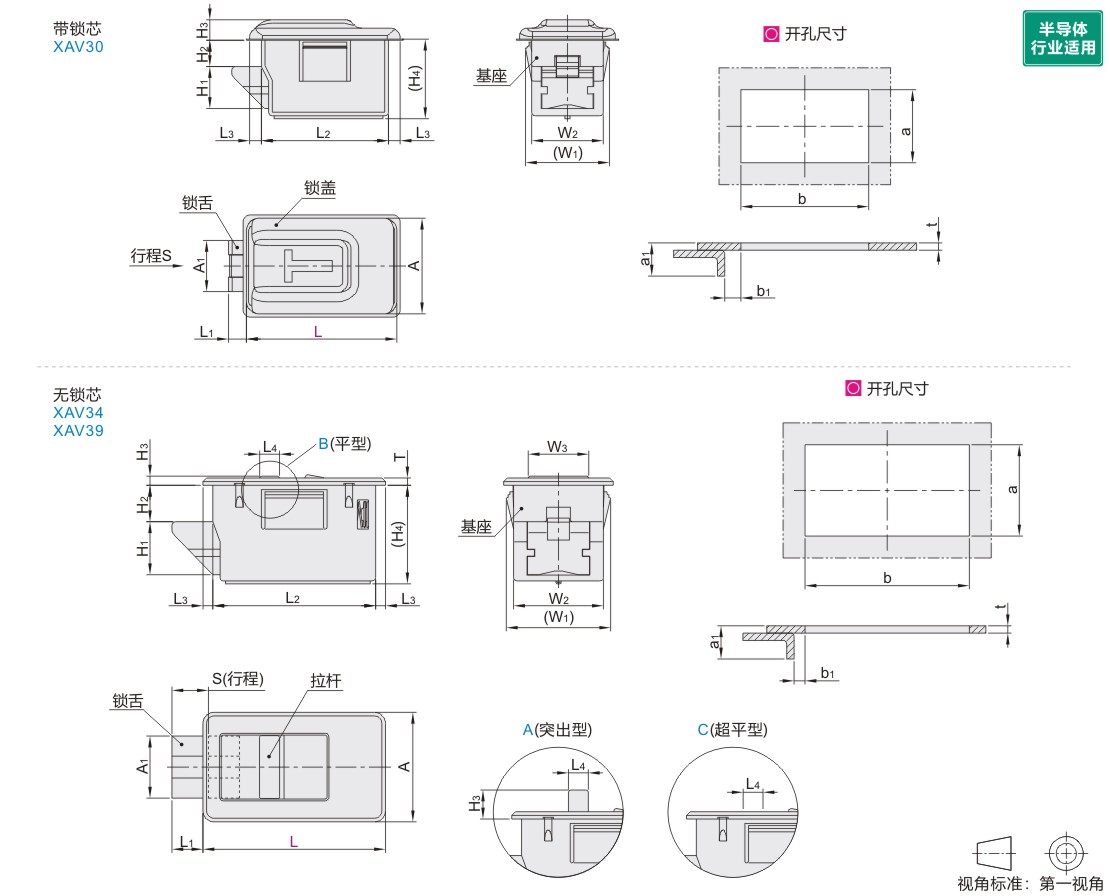

选型参数

选型表

型号		L1	L2	L3	(W1)	W2	A	A1	H1	H2	H3	(H4)	S 行程	开孔尺寸		a1	b1	t 适用板厚	参考重量（kg）
代码	L	L1	L2	L3	(W1)	W2	A	A1	H1	H2	H3	(H4)	S 行程	a	b	a1	b1	t 适用板厚	参考重量（kg）
JT-TBKQS	31.2	3.4	25.8	2.7	17.2	13.6	19.2	9.8	9.5	5.5	5.8	17.5	6	14	26	5	0.5~2.5	1.2/1.6	0.014
	41.2	4.9	34.8	3.2	23.2	19.6	26.2	14	11.5	7.5	5.3	21.8	8	20	35	7	0.5~2.5	1.2/1.6	0.023
	51.2	7.9	44.6	3.3	28.6	24.6	31.2	17	14.5	10	4	27	10	25	45	9.5	3~6	1.6/2.3/3.2	0.033

型号			L1	L2	L3	L4	(W1)	W2	W3	A	A1	H1	H2	H3	(H4)	T	S 行程	开孔尺寸		a1	b1	t 适用板厚	参考重量（kg）
代码	L	类型	L1	L2	L3	L4	(W1)	W2	W3	A	A1	H1	H2	H3	(H4)	T	S 行程	a	b	a1	b1	t 适用板厚	参考重量（kg）
JT-TBKQF JT-TBKQG	30	A(突出型)	4	25.8	2.1	4	17.2	13.6	8.8	18	9.8	9.5	6	7	18	2.5	6	14	26	5.5	0.5	1.2/1.6/2.0	0.008
	30	B(平型)	4	25.8	2.1	4	17.2	13.6	8.8	18	9.8	9.5	6	3.5	18	2.5	6	14	26	5.5	0.5		0.008
	40	A(突出型)	5.5	34.8	2.6	5	23.2	19.6	13	25	14	11.5	8	8	22.3	2	8	20	35	7.5	0.5		0.013
	40	B(平型)	5.5	34.8	2.6	5	23.2	19.6	13	25	14	11.5	8	3	22.3	2	8	20	35	7.5	0.5		0.013
	50	A(超平型)	8.5	44.6	2.7	5.5	28.6	24.6	16.6	30	17	14.5	10	8	27	2	10	25	45	9.5	3	1.2/1.6/2.0	0.020
		B(平型)					28.6		16.6				10	2.5	27					9.5		1.2/1.6/2.0
		C(超平型)					30		17				12	—	29					11.5		0.8/1.2/1.6/2.0

C(超平型)仅适用于JT-TBKQF。
