零背隙齿轮齿条

图片仅供参考

零背隙齿轮齿条

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-LKZBGS	碳素钢	黑色镀铬	零背隙齿轮
JT-LKZBGQ	碳素钢	黑色镀铬	零背隙齿条

配合运动精度：0.02。

选型参数

选型表

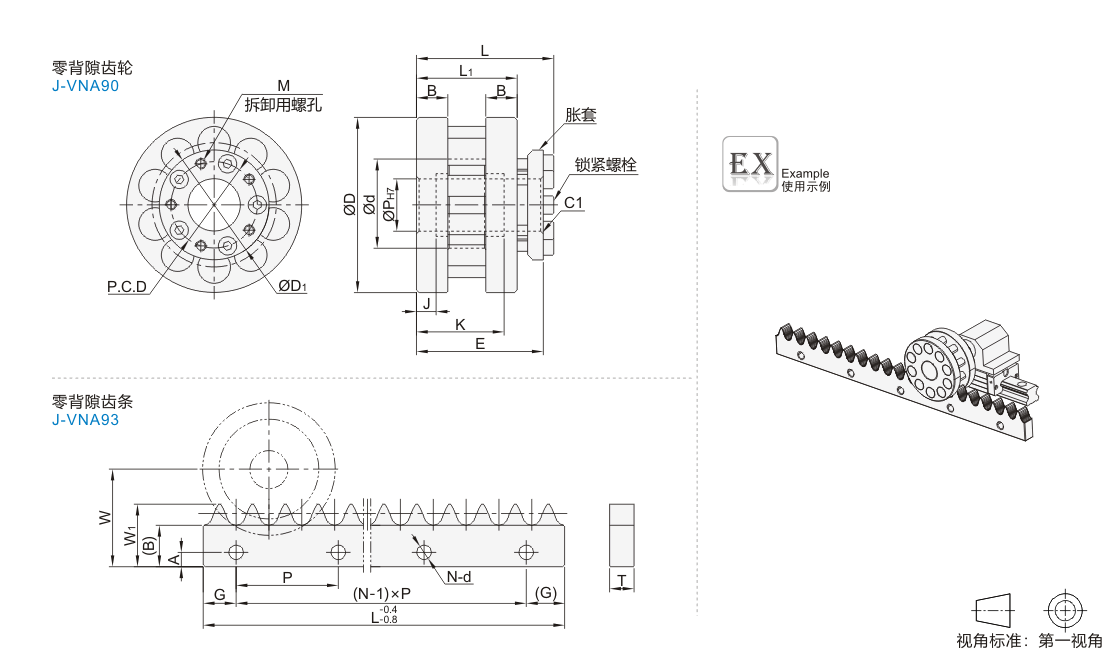

零背隙齿轮

型号		模数	齿数	L	L1	B	D	d	P	P.C.D	D1	M	J 导向部分	K 轴的必要长度	E 轴的接触面	节圆直径 (mm)	惯性力矩 (kg·m²)	重量 (kg)	适用齿条型号
代码	规格	模数	齿数	L	L1	B	D	d	P	P.C.D	D1	M	J 导向部分	K 轴的必要长度	E 轴的接触面	节圆直径 (mm)	惯性力矩 (kg·m²)	重量 (kg)	适用齿条型号
JT-LKZBGS	1610	4.75	10	52.5	38.5	12	67	33	20	33	42	5-M4	7.5	33.5	48.5	50.9	3.93×10⁻⁴	0.71	JT-LKZBGQ-1610
	2010	6		58.5	42.5	12	84	42	25	40	50	5-M5	7	38	53.5	63.7	10.5×10⁻⁴	1.3	JT-LKZBGQ-2010
	2510	7.5		67.5	49.5	14	101	51	30	51	63	5-M6	7.5	43.5	61.5	79.6	25.5×10⁻⁴	2.1	JT-LKZBGQ-2510

零背隙齿条

型号		齿数	节距	L	W	W1	T	A	B	P	G	孔数 N	d	重量 (kg)	适用齿轮型号	适用拼接夹具
代码	规格	齿数	节距	L	W	W1	T	A	B	P	G	孔数 N	d	重量 (kg)	适用齿轮型号	适用拼接夹具
JT-LKZBGQ	1610	62	16	992	48	30.5	12	7	20.2	96	16	11	Ø7	2.2	JT-LKZBGS-1610	J-VNA96-16
	1610	62	16	992	48	30.5	12	7	20.2	96	16	11	Ø7	2.2	JT-LKZBGS-1610	J-VNA96-16	2010	50	20	1000	64	42.0	16	10	29.0	100	50	10	Ø9	4.2	JT-LKZBGS-2010	J-VNA96-20
	2510	40	25	75	48.0	19	12	31.5	100	50	Ø11	5.4	JT-LKZBGS-2510	J-VNA96-25						1000								10

齿条拼接需要专用夹具。

技术参数

代码		允许动额定负载(N)				允许静额定负载(N)					允许动额定扭矩(N·M)				允许静额定扭矩(N·M)				滚轮回转一圈移动距离(mm)					最大压力角 (°)
代码		允许动额定负载(N)				允许静额定负载(N)					允许动额定扭矩(N·M)				允许静额定扭矩(N·M)				滚轮回转一圈移动距离(mm)					最大压力角 (°)					1610		1000				1500					25.5				38.2				160					30.7
2010		1500				2250					47.7				71.7				200					30.1
2510		2200				3300					87.5				131.3				250					30.7

暂未上传文档资料
