安装侧端面形状

导入表面形状

硬度

表面处理

选型参数

前端形状 *

D *

P *

3~16/0.1

B *

5~32/1

L *

5~12/1

A *

E *

1~12/1

图片仅供参考

定位销带肩型环槽型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

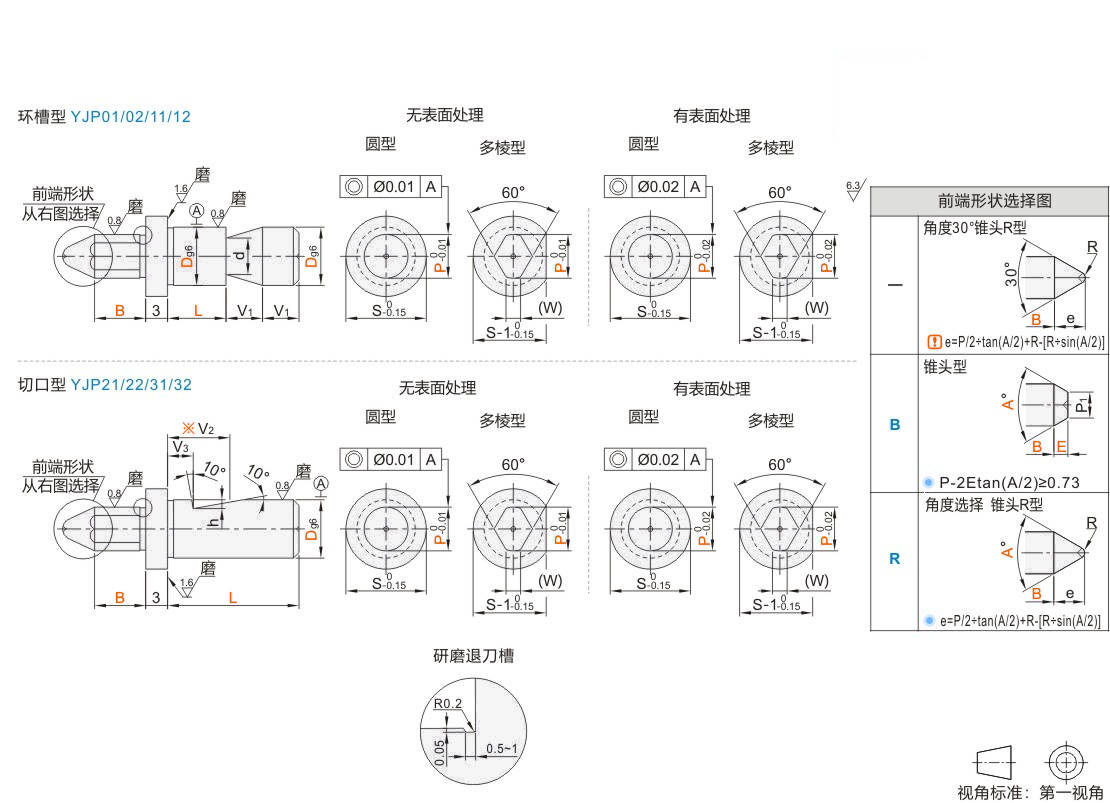

环槽型

D	V1	d	适用的止动螺丝
6	6	4	M5
8		5
10		7
12	8	9	M6
16	8	13	M6

切口型

D	V2	V3	h	适用的止动螺丝
6	5.5	2.5	1.0	M4
8	7.5	3.5	1.2	M5
10				M5
12				M6
16	10.5	5.5	2.0	M6

P₁=P-E*tan(A/2)*2
工艺孔加工条件：前端形状无指定:P≥4且R≥3; 前端形状B:P≥4且P₁>3; 前端形状R:P≥4且R≥3。 (工艺孔详细尺寸见产品简介)
※V2尺寸为止动螺丝前端的参考尺寸。

选型参数

选型表

型号				最小单位0.1	最小单位1	L		A	最小单位1	S	R	W
代码	前端形状	Dg6		P	B	最小单位1 环槽型	切口型	A	E(B形)	S	R	W
环槽型切口型 JT-RLFSD JT-RLFUD JT-RLFSU JT-RLFUU JT-RLFDD JT-RLFQD JT-RLFDU JT-RLFQU	无指定 (角度30°锥头R) B (锥头) R (角度选择锥头R)	6	-0.004 -0.012	3.0~7.0	5~32 (B≤P×4)	5~12	10 12 16	30 60 90 120	1~12	9	1	1 (2)
		8	-0.005 -0.014	3.0~9.0			12 16 19			11	1.5	1 (2)
		10	-0.005 -0.014	4.5~12.0			12 16 19			13	2	1~3
		12	-0.006 -0.017	9.0~13.0			12 16 19 20			15	3	4
		16	-0.006 -0.017	13.0~16.0			19 20 25			19	4	5

切口型不适用前端形状的无指定型。

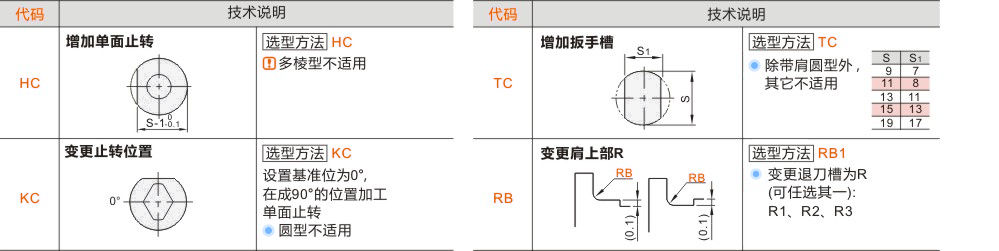

可选加工参数

暂未上传文档资料

定位销 带肩型 环槽型
