同步带断开型 JT-VMTSD-07

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / ①本体	材质 / ②芯线	颜色 / ①本体	使用温度	类型
JT-VMTSD ●	氯丁橡胶	玻璃线	黑色	-30~80℃	中国大陆
JT-VMTSL	氯丁橡胶	玻璃线	黑色	-30~80℃	进口
JT-VMTSU	聚氨酯	钢线	乳白色	-10~80℃	进口
JT-VMTSF	聚氨酯	凯夫拉芯线	乳白色	-10~80℃	进口
JT-VMTSQ ●	聚氨酯	钢线	乳白色	-10~80℃	中国大陆
JT-VMTSO ●	聚氨酯	凯夫拉芯线	乳白色	-10~80℃	中国大陆

聚氨酯开口带由热塑性聚氨酯材质制成，具有较强抗磨损能力；聚氨酯同步带随时间变化可能有颜色差异，对强度及使用性能无影响。

橡胶同步带芯线采用螺旋缠绕的方式排布，分切后会看到芯线层，不影响使用。

钢丝芯线皮带不可从背面张紧，否则芯线会断裂。

皮带周长=齿数×齿距，皮带周长为芯线长度。

重量为理论值，与实物可能存在差异，仅供参考。

进口型橡胶同步带表面具有一定的导电功能，中国大陆型橡胶同步带和聚氨酯同步带无此功能。

如需要经济型防静电同步带，请联系我司产品部门。

皮带宽度公差

皮带宽度(mm)	公差
3~30	±0.5
31~50	±0.8

皮带长度公差为：0~10个齿。

选型参数

选型表

型号			齿数	皮带宽度 (mm)	容许张力(N)		单位带重(kg/10mm×1m)		适用连接金属件
代码	皮带类型	皮带公称宽度	齿数	皮带宽度 (mm)	氯丁橡胶	聚氨酯	氯丁橡胶	聚氨酯	适用连接金属件
JT-VMTSD (中国大陆氯丁橡胶) JT-VMTSL (进口氯丁橡胶) JT-VMTSU/JT-VMTSF (进口聚氨酯) JT-VMTSQ/JT-VMTSO (中国大陆聚氨酯)	XL	025*	50~3000	6.4	30	65	0.027	0.022	ECY01-XL-025
		037*		9.5	45	100			ECY01-XL-037
		050*		12.7	70	140			ECY01-XL-050
	L	050*		12.7	95	260	0.038	0.036	ECY01-L-050
		075		19.1	165	390			ECY01-L-075
		100		25.4	225	520			ECY01-L-100
	H	075*		19.1	175	400	0.052	0.041	ECY01-H-075
		100*		25.4	235	530			ECY01-H-100
		150		38.1	345	800			ECY01-H-150
		200		50.8	465	1095			ECY01-H-200
JT-VMTSD (中国大陆氯丁橡胶) JT-VMTSL (进口氯丁橡胶) JT-VMTSU/JT-VMTSF (进口聚氨酯) JT-VMTSQ/JT-VMTSO (中国大陆聚氨酯)	S3M※	060*		6	65	86	0.024	0.024	ECY01-S3M-060
		100*		10	70	105			ECY11-S3M-100
		150*		15	90	160			ECY11-S3M-150
	S5M	100*		10	213	305	0.039	0.035	ECY01-S5M-100
		150*		15	322	488			ECY01-S5M-150
		250*		25	340	540			ECY01-S5M-250
	S8M	150*		15	485	650	0.055	0.058	ECY01-S8M-150
		250*		25	950	1175			ECY01-S8M-250
		300*		30	1065	1410			ECY01-S8M-300
		400		40	1325	1880			ECY01-S8M-400
JT-VMTSU/JT-VMTSF (进口聚氨酯) JT-VMTSQ/JT-VMTSO (中国大陆聚氨酯)	T5	100		10	—	110	—	0.022	ECY01-T5-100
		150		15		165			ECY01-T5-150
		200		20		225			ECY01-T5-200
		250		25		285			ECY01-T5-250
	T10	150		15		300		0.048	ECY01-T10-150
		200		20		400			ECY01-T10-200
		250		25		530			ECY01-T10-250
		300		30		625			ECY01-T10-300
		400		40		860			ECY01-T10-400
		500		50		1065			ECY01-T10-500

JT-VMTSL仅适用于皮带公称宽度带*的规格。

※ JT-VMTSF-S3M不适用进口聚氨酯皮带。

技术参数

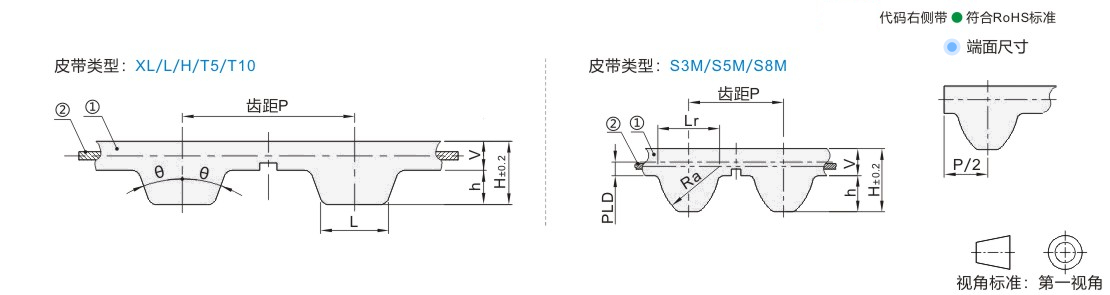

代码	齿型	齿距	2θ	L ( Lr)	h	H	V	Ra	PLD
JT-VMTSD JT-VMTSU JT-VMTSF	XL	5.08	50°	1.35	1.27	2.3	1.03	—	—
	L	9.525	40°	3.2	1.9	3.6	1.7
	H	12.7		4.4	2.3	4.3	2
	T5	5		1.8	1.2	2.2	1
	T10	10		3.5	2.5	4.5	2
	S3M	3	—	1.95	1.14	1.94(2.2)	0.8(1.06)	1.95	0.381
	S5M	5		3.25	1.85	3.35	1.5	3.25	0.48
	S8M	8		5.2	3.05	5.3	2.25	5.2	0.686
JT-VMTSQ JT-VMTSO	XL	5.08	50°	1.35	1.27	2.3	1.03	—	—
	L	9.525	40°	3.2	1.9	3.7	1.8
	H	12.7		4.4	2.29	4.5	2.21
	T5	5		1.8	1.2	2.3	1.1
	T10	10		3.5	2.5	4.7	2.2
	S3M	3	—	1.95	1.14	2.4	1.26	1.95	0.381
	S5M	5		3.25	1.91	3.6	1.69	3.25	0.48
	S8M	8		5.2	3.05	5.3	2.25	5.2	0.686
JT-VMTSL	XL	5.08	50°	1.37	1.27	2.27	1.0	—	—
	L	9.525	40°	3.25	1.91	3.61	1.7
	H	12.7	40°	4.45	2.29	4.59	2.3
	S3M	3	—	1.95	1.14	1.94	0.8	1.95	0.381
	S5M	5		3.25	1.91	3.41	1.5	3.25	0.480
	S8M	8		5.20	3.05	5.30	2.25	5.20	0.686

( )内为聚氨酯制品的尺寸。
