三维调节隐藏式铰链单排锥孔型

图片仅供参考

三维调节隐藏式铰链单排锥孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	安装孔型	适用门	材质	表面处理/颜色	类型
JT-QAZLD	单排锥孔型	内装门	ZDC	烤漆黑色	三维调节型
JT-QAZLU	单排锥孔型	内装门	ZDC	镀砂铬银色	三维调节型
JT-QAZLQ	单排锥孔型	内装门	ZDC	镀砂镍(香槟金色)	三维调节型

特别说明：不适用在牵扯车上牵引使用。
受材料及装配累积公差影响转动半径R值数据仅供参考，请在设计中为其预留充足转动空间。

选型参数

选型表

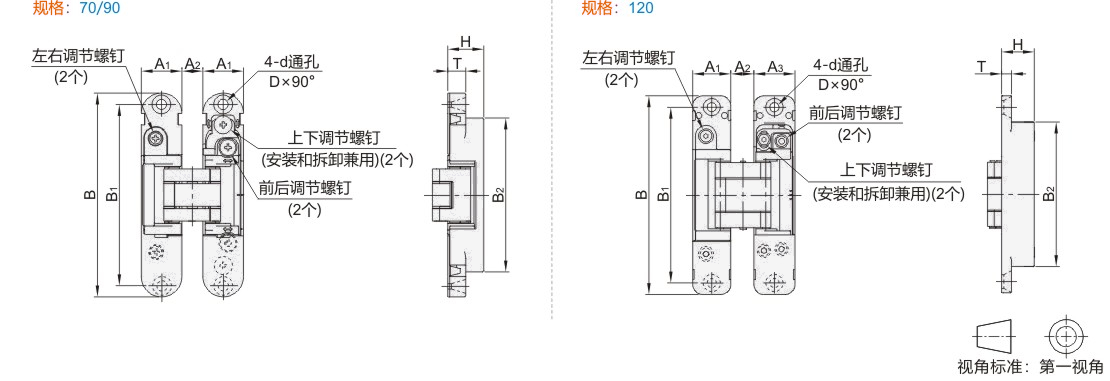

型号					B		A1			A2			A3			B1		B2		H			T		D			d		门宽	门高	门厚	门重 Kg/2个				门重 Kg/3个			参考重量 (Kg/pcs)
代码		规格			B		A1			A2			A3			B1		B2		H			T		D			d		门宽	门高	门厚	门重 Kg/2个				门重 Kg/3个			参考重量 (Kg/pcs)
JT-QAZLD JT-QAZLU JT-QAZLQ		70			70		14			8			—			60		50		16			8		8.3			4.5		600以下	1200以下	19以上	9以下				12以下			0.11
		90			90		18			9.3			—			80		68		16			8		8.3			4.5		600以下	1500以下	23以上	12以下				16以下			0.19
		120			120		23			14			25			106		88		20			6.5		10.3			5.5		900以下	2400以下	29以上	30以下				40以下			0.37

容许负载为使用2个时的数值。
