卡套接头隔板式无螺纹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	类型
JT-TWRFD	SUS316	等径 ● 隔板接头

选型参数

选型表

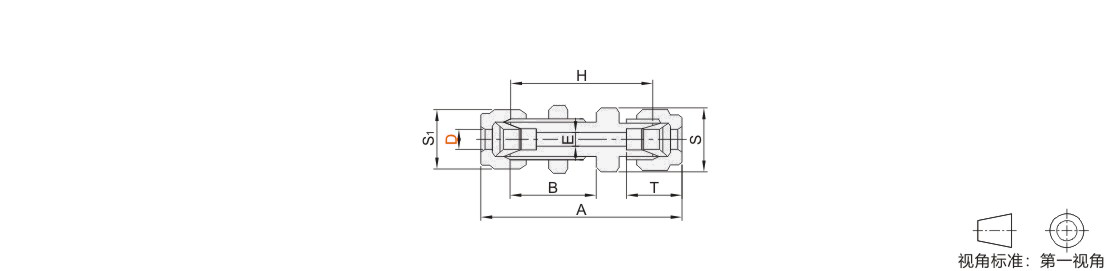

型号		A	B	T	E	六角对边 S	六角对边 S1	H	面板孔尺寸	最大面板厚度
代码	D	A	B	T	E	六角对边 S	六角对边 S1	H	面板孔尺寸	最大面板厚度
JT-TWRFD	6	58.5	26.2	15.8	4.8	16	14	42.9	11.5	10.2
	8	61.4	28.6	16.7	6.4	19	16	46	13.1	11.2
	10	63.7	29.4	19.6	7.9	22	19	48.5	16.3	11.2
	12	72.4	31.8	23.8	9.5	24	22	50.8	19.5	12.7

暂未上传文档资料

卡套接头 隔板式 无螺纹
