微型直线导轨滑块加长型

图片仅供参考

微型直线导轨滑块加长型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	精度等级	滑块固定方式	滑块数量	导轨固定方式	材质 / 滑轨	材质 / 滑块	类型
JT-RSTBDD	普通级	上锁式	单滑块	上锁式	SUS440C	SUS440C	组件
JT-RSTBDU	普通级	上锁式	双滑块	上锁式	SUS440C	SUS440C	组件
JT-RSTBDO	精密级	上锁式	单滑块	上锁式	SUS440C	SUS440C	组件
JT-RSTBDX	精密级	上锁式	双滑块	上锁式	SUS440C	SUS440C	组件

选型参数

选型表

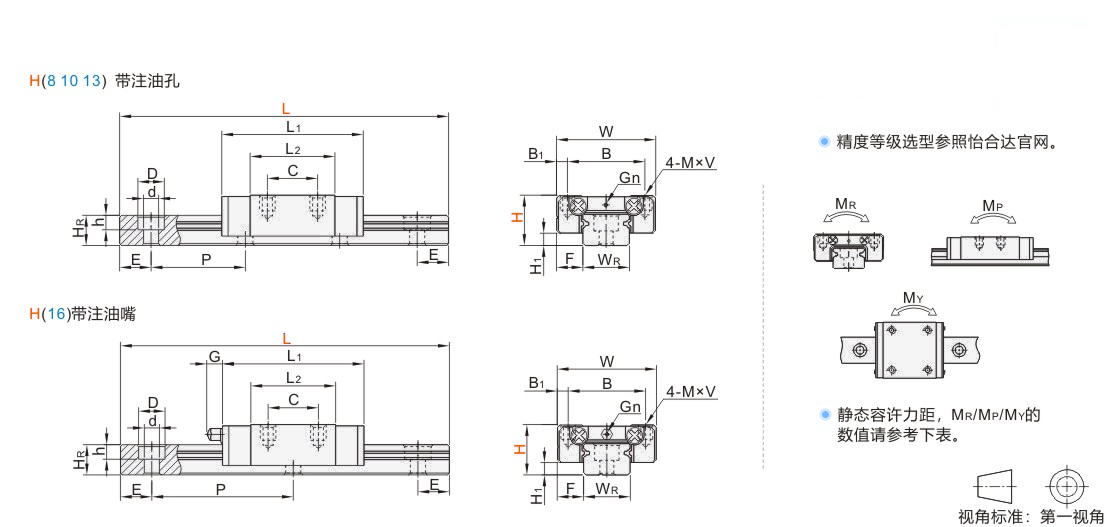

型号			L					润滑系统	H1			F				滑块尺寸
代码	H		L					润滑系统	H1			F				W		B					B1		C					L1			L2					G				Gn				M×V
JT-RSTBDD JT-RSTBDU JT-RSTBDO JT-RSTBDX	8		40~130					注油孔	1.5			5				17		12					2.5		13					30.8			20.8					—				Ø1.2				M2×2.5
	10		45~275						2.2			5.5				20		15					2.5		16					39.8			29.2													M3×3
	13		60~470						3			7.5				27		20					3.5		20					44			30													M3×3.5
	16		70~670					注油嘴	4			8.5				32		25					3.5		25					57			41					4.5				Ø3				M3×4

L尺寸的最小值由滑块长度与滑块数量而定。每个规格滑轨长度L最大可做到1000mm/条。

滑轨尺寸							基本额定负载(KN)		静态容许力矩(N-m)			重量
WR	HR	D	h	d	P	固定螺钉	C(动)	Co(静)	MR	MP	MY	滑块(Kg)	滑轨(Kg/m)
7	4.7	4.2	2.3	2.4	15	M2×6	1.38	1.98	7.64	4.82	4.82	0.012	0.22
9	6.05	6	3.3	3.5	20	M3×8	2.61	4.12	19.66	18.64	18.64	0.023	0.35
12	7.5		4.5		25	M3×8	3.78	5.92	38.3	36.34	36.34	0.048	0.63
15	9.5		4.5		40	M3×10	6.41	9.13	73.6	57.98	57.98	0.081	1.03

N(安装孔数)/E(螺钉中心孔至端面距离)

H	L 最小单位1	N (安装孔数)	E		H	L 最小单位1	N (安装孔数)	E
8	40~50	3	E=[L-(N-1)×P]/2		13	333~357	14	E=[L-(N-1)×P]/2
	51~65	4				358~382	15
	66~80	5				383~407	16
	81~95	6				408~432	17
	96~110	7				433~457	18
	111~125	8				458~470	19
	126~130	9			16	70~87	2
10	45~47	2				88~127	3
	48~67	3				128~167	4
	68~87	4				168~207	5
	88~107	5				208~247	6
	108~127	6				248~287	7
	128~147	7				288~327	8
	148~167	8				328~367	9
	168~187	9				368~407	10
	188~207	10				408~447	11
	208~227	11				448~487	12
	228~247	12				488~527	13
	248~267	13				528~567	14
	268~275	14				568~607	15
13	60~82	3				608~647	16
	83~107	4				648~670	17
	108~132	5			/
	133~157	6
	158~182	7
	183~207	8
	208~232	9
	233~257	10
	258~282	11
	283~307	12
	308~332	13

P：螺钉孔间距离
E：螺钉中心孔至端面距离

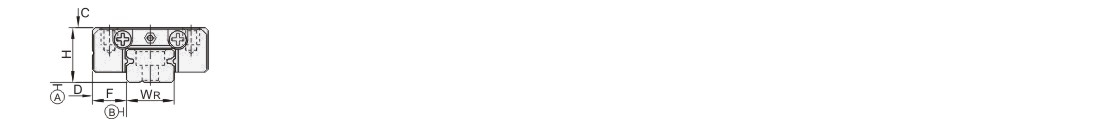

精度基准

类型	尺寸精度(µm)		普通级	精密级
单组导轨	单滑块	高度H的容许尺寸误差	±0.04	±0.02
	单滑块	宽度F的容许尺寸误差	±0.04	±0.025
	双滑块	高度H的相互误差	0.03	0.015
	双滑块	宽度F的相互误差	0.03	0.02
多组导轨	多组导轨高度H的相互误差		0.07	0.04
单组/多组导轨	滑块C面对滑轨A面的行走平行度		请在怡合达网站参阅行走精度表
单组/多组导轨	滑块D面对滑轨B面的行走平行度		请在怡合达网站参阅行走精度表
