先导式五通电磁阀 L型出线式/DIN插座式 4M100~300系列

图片仅供参考

先导式五通电磁阀 L型出线式/DIN插座式 4M100~300系列

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

系列	工作介质	作动方式	接管口径	接管口径	有效截面积(mm²)	Cv值	使用压力	保证耐压力	工作温度	本体材质	润滑(注1)	最高动作频率(空载状态)	重量(g) / 4M¨10	重量(g) / 4M¨20	耗电量 / AC220V	耗电量 / AC110V	耗电量 / AC24V	耗电量 / DC24V	耗电量 / DC12V	使用电压范围	防护等级	耐热等级	接线方式	励磁时间	O型密封圈(配套2个)
4M1	压缩空气(经40μm‌以上滤网过滤)	内部先导式	M5：进、排气口M5	06：进、排气口1/8	10.2	0.6	0.15~0.8MPa	1.2MPa	-20~70℃	铝合金	不需要	5次/秒	120	175	3.0VA	4.5VA	4.5VA	3.0W	3.0W	AC：±15% DC：±10%	IP65	B级	L型出线式/DIN插座式	0.05秒以下	12.2×1.9(内径×线径)
4M2	压缩空气(经40μm‌以上滤网过滤)	内部先导式	06：进、排气口1/8	08：进气口1/4、排气口1/8	17	1	0.15~0.8MPa	1.2MPa	-20~70℃	铝合金	不需要	5次/秒	220	320	5.0VA	5.0VA	5.0VA	4.0W	4.8W	AC：±15% DC：±10%	IP65	B级	L型出线式/DIN插座式	0.05秒以下	14.9×2.3(内径×线径)
4M3	压缩空气(经40μm‌以上滤网过滤)	内部先导式	08：进、排气口1/4	10：进气口3/8、排气口1/4	28	1.65	0.15~0.8MPa	1.2MPa	-20~70℃	铝合金	不需要	4次/秒	310	400	5.0VA	5.0VA	5.0VA	4.0W	4.8W	AC：±15% DC：±10%	IP65	B级	L型出线式/DIN插座式	0.05秒以下	15.6×2.2(内径×线径)

注1：如有加油润滑，中途不可停止，建议润滑油为ISO VG32或同级用油。

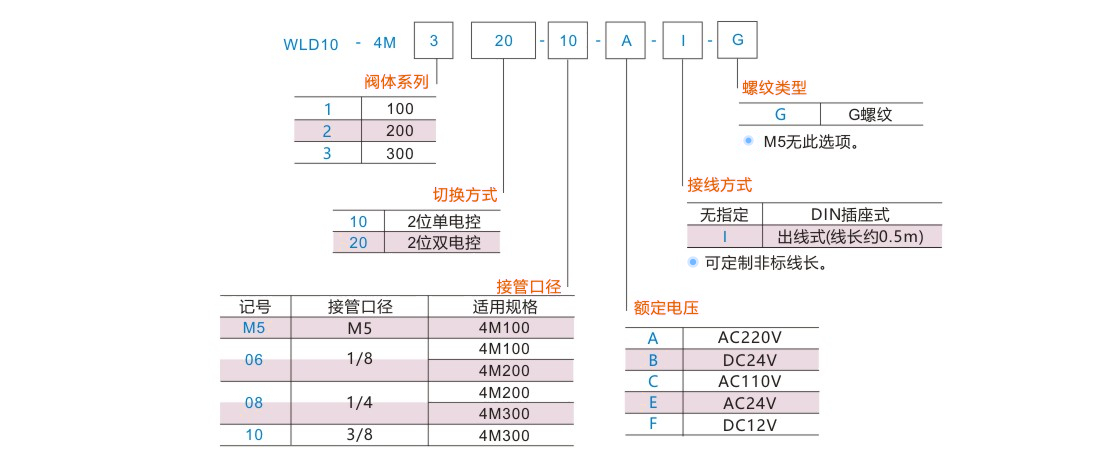

选型表

代码	规格		A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T
JT-UINDS	4M110	M5	M5	M5	30	16	18	31	105	28.5	54.5	33.5	15.9	1.5	3.3	16	31	21	27	23	21.5	1.8
	4M110	06	G1/8	G1/8	30	16	18	31	105	28.5	54.5	33.5	15.9	1.5	3.3	16	31	21	27	23	21.5	1.8
	4M210	06	G1/8	G1/8	36	13.5	22	31.5	117.2	38.7	67.1	40.4	19.3	1.7	4.3	20	21.5	29	35	20	23	3.6
	4M210	08	G1/4	G1/8	36	13.5	22	31.5	117.2	38.7	67.1		19.3	1.7	4.3	20	21.5	29	35	20	23
	4M310	08	G1/4	G1/4	45	17.5	27	40	135.2	41.2	69.6		19.8	1.8	5.3	24	28	32	40	28	24
	4M310	10	G3/8	G1/4	45	17.5	27	40	135.2	41.2	69.6		19.8	1.8	5.3	24	28	32	40	28	24
	4M120	M5	M5	M5	30	59	18	74	148	28.5	54.5	33.5	15.9	1.5	3.3	16	74	21	27	66	21.5	1.8
	4M120	06	G1/8	G1/8	30	59	18	74	148	28.5	54.5	33.5	15.9	1.5	3.3	16	74	21	27	66	21.5	1.8
	4M220	06	G1/8	G1/8	36	66.7	22	85.7	171.4	38.7	67.1	40.4	19.3	1.7	4.3	20	75.7	29	35	74.2	23	3.6
	4M220	08	G1/4	G1/8	36	66.7	22	85.7	171.4	38.7	67.1		19.3	1.7	4.3	20	75.7	29	35	74.2	23
	4M320	08	G1/4	G1/4	45	72.7	27	95.2	190.4	41.2	69.6		19.8	1.8	5.3	24	83.2	32	40	83.2	24
	4M320	10	G3/8	G1/4	45	72.7	27	95.2	190.4	41.2	69.6		19.8	1.8	5.3	24	83.2	32	40	83.2	24

主要零件及材质表

序号	名称	材质
序号	名称	材质	1	活塞	树脂
2	阀芯组件	铝 + NBR	1	活塞	树脂
2	阀芯组件	铝 + NBR	3	阀体	铝
4	后盖	塑料/压铸铝合金	3	阀体	铝
4	后盖	塑料/压铸铝合金	5	先导座	塑料
6	盖板	碳钢	5	先导座	塑料
6	盖板	碳钢	7	导向管组件	—
8	线圈	铜 + 尼龙	7	导向管组件	—
8	线圈	铜 + 尼龙	9	线圈螺母	树脂

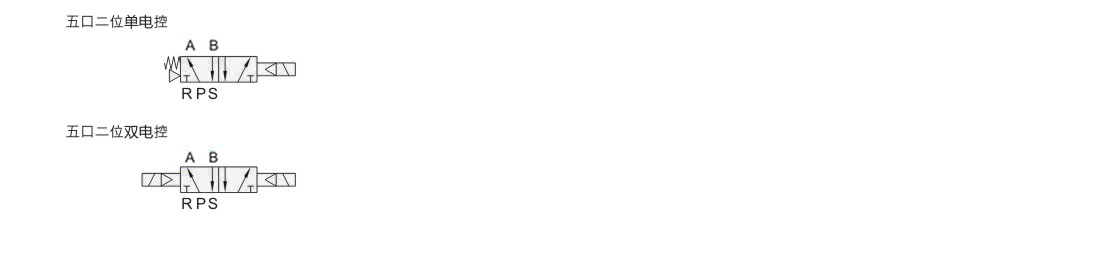

符号图

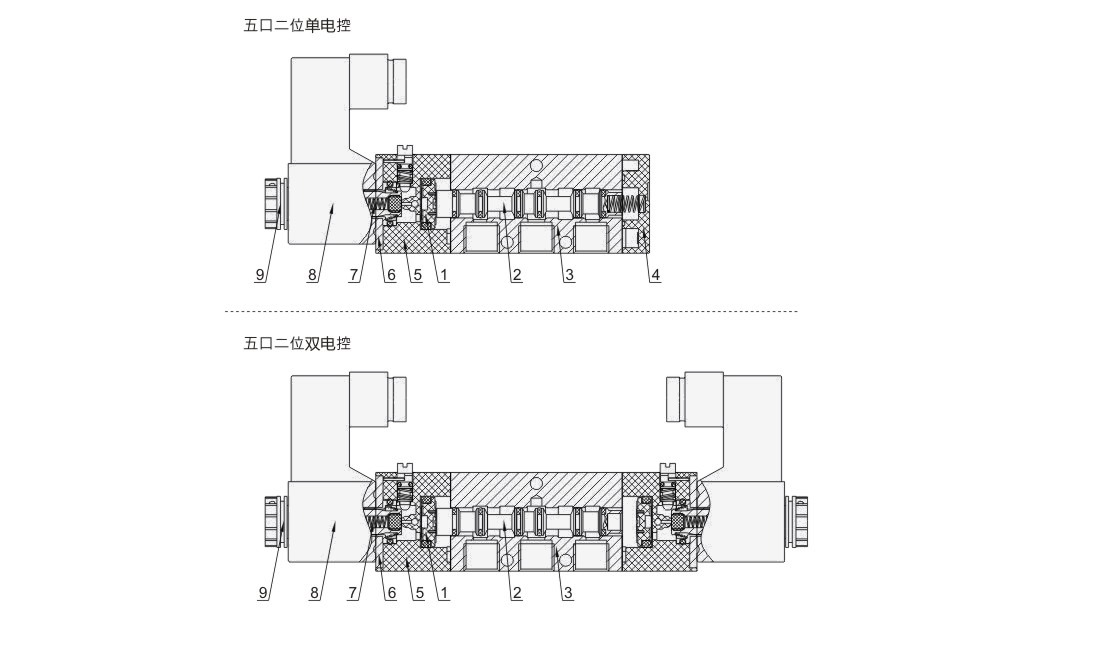

内部结构图

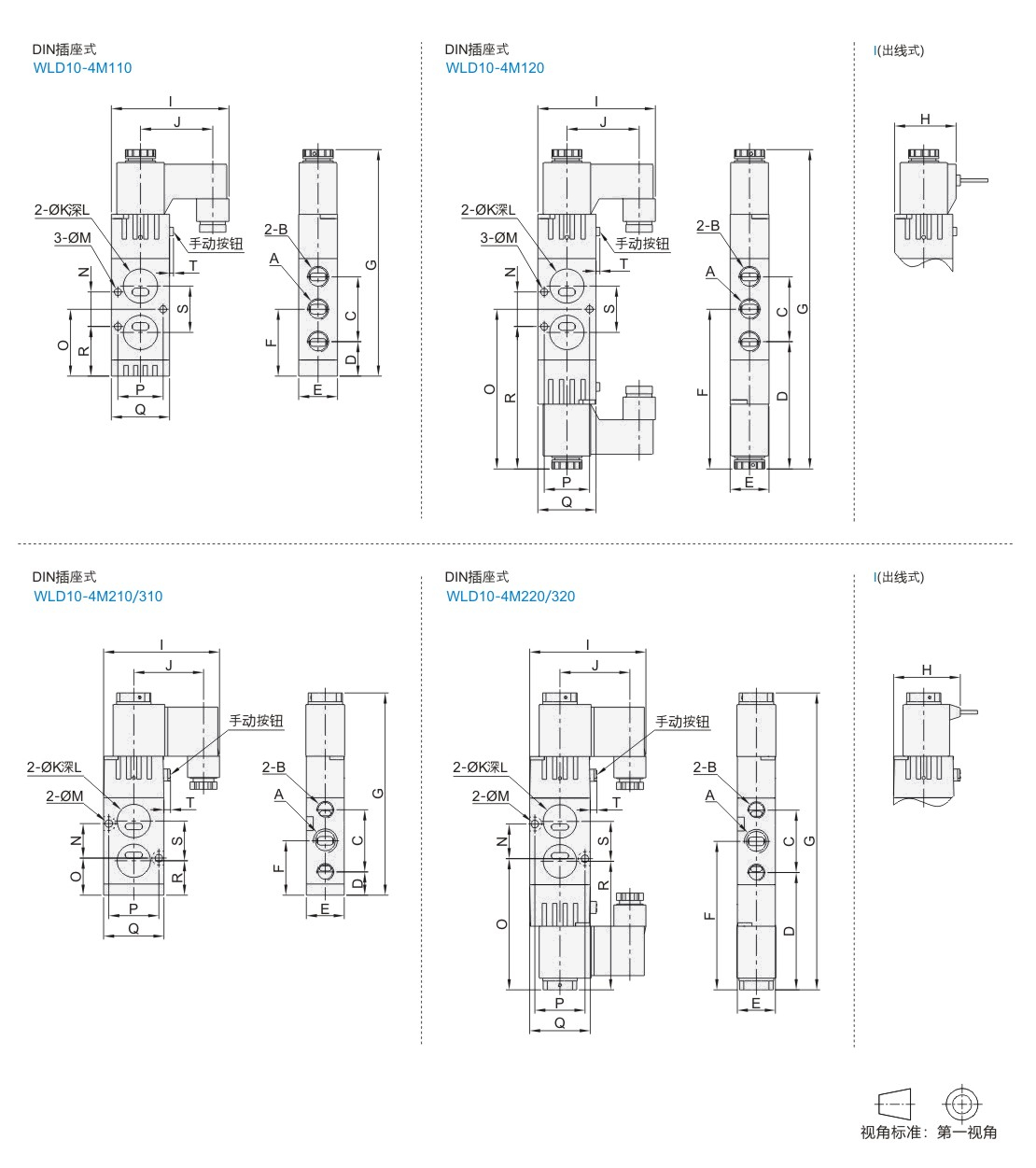

安装尺寸
