快插式直通接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

选型参数

选型表

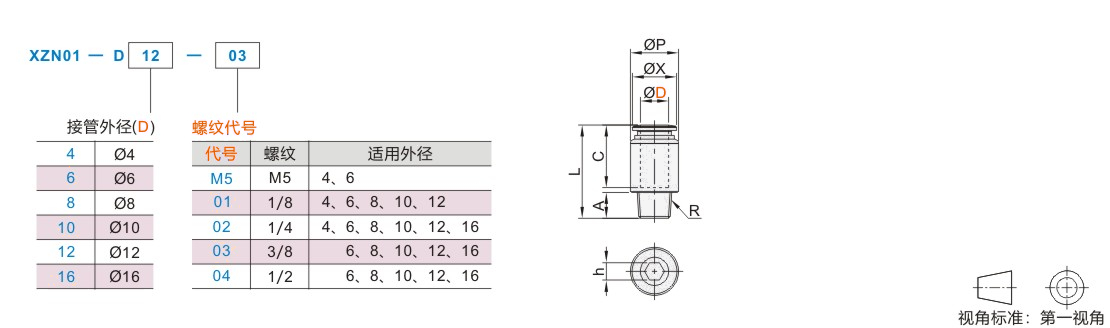

型号 / 代码	型号 / 接管外径D	型号 / 螺纹代号	A	C	h	L	P	R	X	节流孔径	重量(g)
JT-TWZSD	4	M5	4	14.9	2	21.1	10	M5	10	2	5.6
JT-TWZSD	4	01	7.5	14.9	3	20.1	10	R1/8	10	3	5.8
JT-TWZSD	4	02	9.5	14.9	3	18.2	14	R1/4	10	3	11.6
JT-TWZSD	6	M5	4	16	2	22.2	12	M5	12	2	7.6
JT-TWZSD	6	01	7.5	16	4	20.7	12	R1/8	12	4	6.3
JT-TWZSD	6	02	9.5	16	4	22.5	14	R1/4	12	4	12.8
JT-TWZSD	6	03	10.5	16	4	20.5	17	R3/8	12	4	19.7
JT-TWZSD	6	04	13.5	16	4	24.5	21	R1/2	12	4	37.8
JT-TWZSD	8	01	7.5	18.2	5	27.1	14	R1/8	14	5	11.7
JT-TWZSD	8	02	9.5	18.2	6	24.6	14	R1/4	14	6	11.1
JT-TWZSD	8	03	10.5	18.2	6	22.2	17	R3/8	14	6	19
JT-TWZSD	8	04	13.5	18.2	6	25.6	21	R1/2	14	6	34.8
JT-TWZSD	10	01	7.5	20.4	5	29.7	17	R1/8	17	5	17.7
JT-TWZSD	10	02	9.5	20.4	6	31	17	R1/4	17	6	19.5
JT-TWZSD	10	03	10.5	20.4	8	27	17	R3/8	17	8	17.9
JT-TWZSD	10	04	13.5	20.4	8	25.4	21	R1/2	17	8	32.3
JT-TWZSD	12	01	7.5	22.8	5	31.7	21	R1/8	20	5	22
JT-TWZSD	12	02	9.5	22.8	6	33.7	21	R1/4	20	6	26.2
JT-TWZSD	12	03	10.5	22.8	8	29.7	21	R3/8	20	8	25
JT-TWZSD	12	04	13.5	22.8	8	32.7	21	R1/2	20	8	37.3
JT-TWZSD	16	02	9.5	25	6	37.1	24	R1/4	23.5	6	35.6
JT-TWZSD	16	03	10.5	25	8	38.1	24	R3/8	23.5	8	38.4
JT-TWZSD	16	04	13.5	25	10	35.1	24	R1/2	23.5	10	38.3
