精密节流阀弯接头不锈钢SUS316 外螺纹快插型

图片仅供参考

精密节流阀弯接头不锈钢SUS316 外螺纹快插型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	类型
JT-LTWVXD	SUS316	弯接头 ● 不锈钢SUS316型

选型参数

选型表

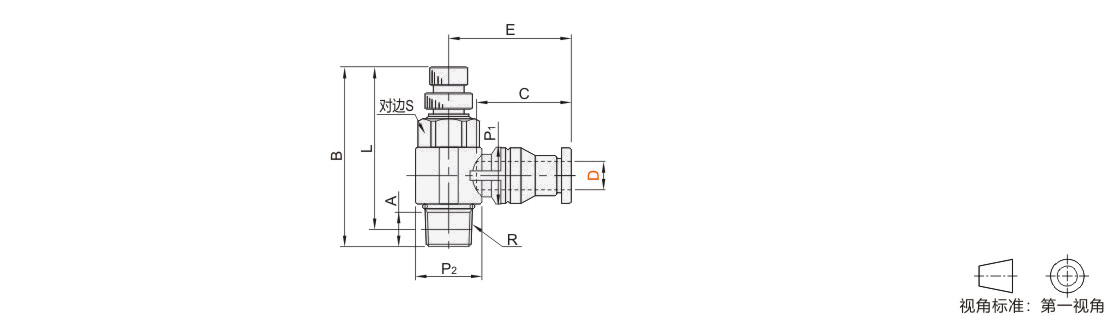

型号		公称型号	R	A	B		L		P1	P2	C		E			S	重量 (g)
代码	D	公称型号	R	A	min	max	min	max	P1	P2	min	max	min		max	S	重量 (g)
JT-LTWVXD	4	1	R1/8	7	46	39	42	35	10	14	18	17.5	25		24.5	12	28
	6	1							12		20	18.5	27		25.5		30
	8	1							14		22	20.5	27		27.5		31.5
	8	2	R1/4	10	53	45	47	39	14	19	22	20.5	31.5		30	17	59
	10	2	R1/4	10	53	45	47	39	17	19	25.5	24	36.5		35	17	65.5
	10	3	R3/8	11	59	49	52.5	42.5	17	23	25.5	24	37		35.5	21	97
	12	3	R3/8	11	59	49	52.5	42.5	20	23	27.5	25.5	40.5		38.5	21	105
