手轮型X轴简易调整组件

图片仅供参考

手轮型X轴简易调整组件

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	传动方向	材质 / 主体	材质 / 丝杠螺母	表面处理	类型
JT-QQEQU	X轴	铝合金	黄铜	本色阳极氧化	手轮型 ● 单导轨
JT-QQEFU	X轴	铝合金	黄铜	本色阳极氧化	手轮带位置显示器型 ● 单导轨

内部丝杠锁紧螺母为铜螺母。

选型参数

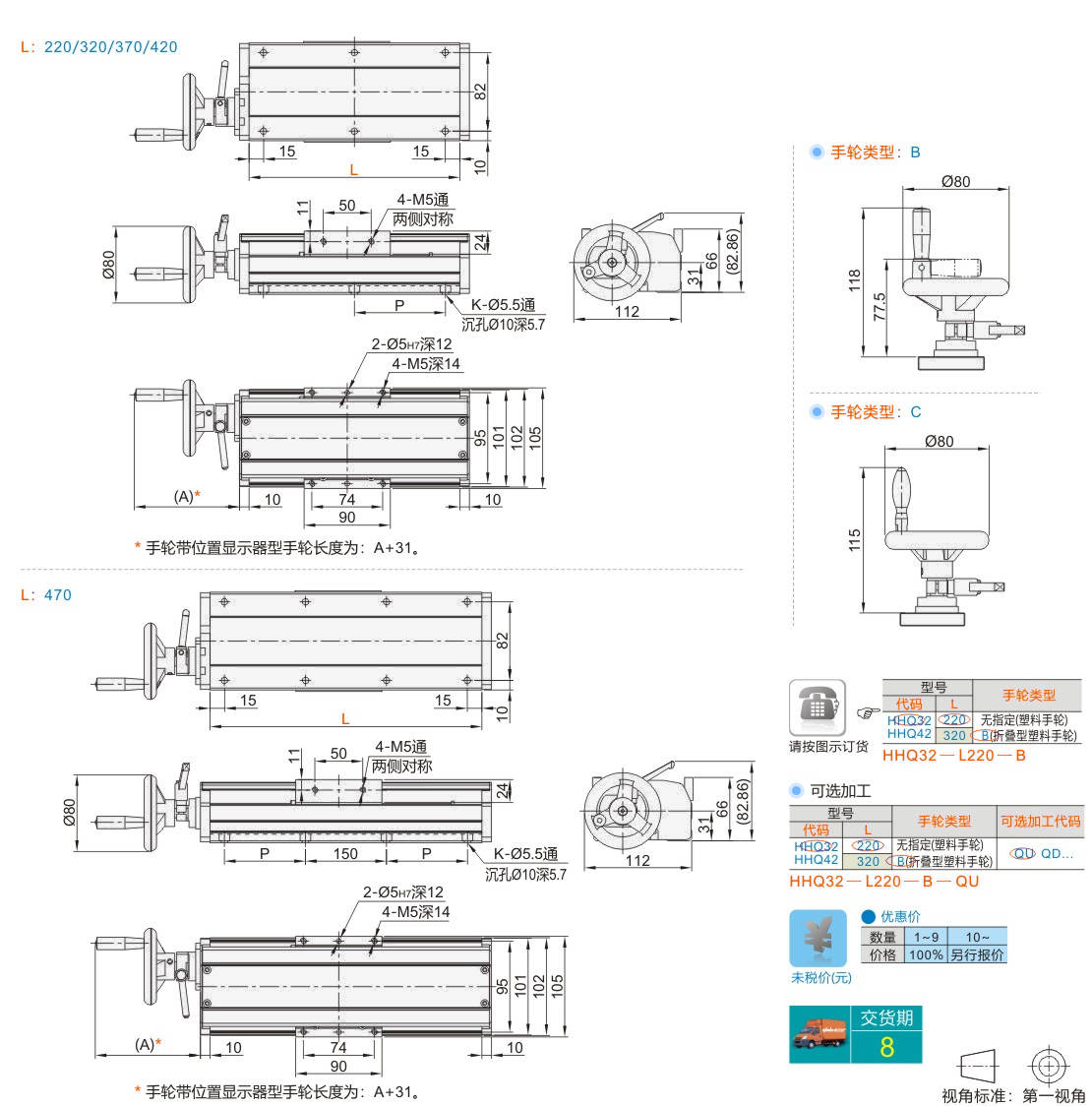

选型表

型号		手轮类型							行程 (mm)	容许负载(N)		容许力矩(N·m)			框架安装孔		平行度 (mm)		梯形丝杠				(A)			重量(kg)
代码	L	手轮类型							行程 (mm)	水平	垂直	Mxd	Myd	Mzd	P(间距)	K(孔数)	平行度 (mm)		丝杠轴径			导程	无指定	B	C	无指定	B	C
JT-QQEQU JT-QQEFU	220	无指定(塑料手轮) B(折叠型塑料手轮) C(喇叭型手轮)							120	500	120	39	35	35	190	4	0.15		20			4	102	118	115	2.7	2.7	3
	320								220						145	6										3.7	3.7	4
	370								270						170											4.2	4.2	4.5
	420								320						195											4.7	4.7	5
	470								370						145	8										5.2	5.2	5.5

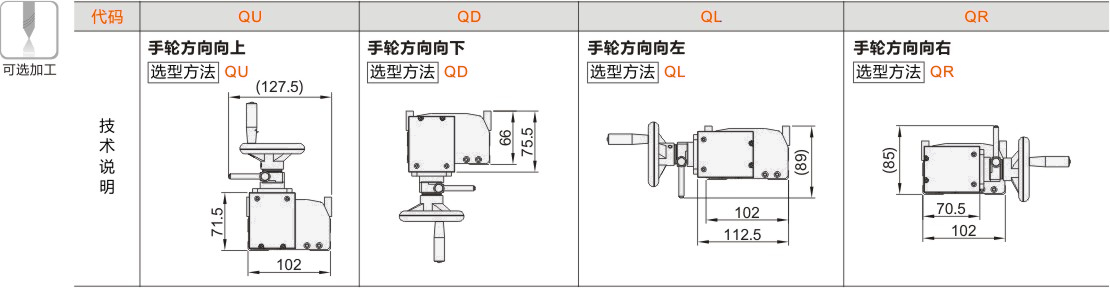

可选加工参数
