安装侧端面形状

导入表面形状

材质

硬度

肩部

表面处理

选型参数

安装部直径D(mm) *

定位部直径P(mm) *

8~35/0.1

定位部长度B(mm) *

2~35/0.1

安装部直杆长度L(mm) *

5~40/1

图片仅供参考

锥角R型无肩定位销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	硬度	表面处理
JT-ROOOD	螺栓固定型 / 圆型	SCM435	淬火硬度33~38HRC	—
JT-ROOXD	螺栓固定型 / 多棱型	SCM435	淬火硬度33~38HRC	—
JT-ROPSD	止动螺丝型 / 圆型	SCM435	淬火硬度33~38HRC	—
JT-ROPUD	止动螺丝型 / 多棱型	SCM435	淬火硬度33~38HRC	—
JT-ROOOU	螺栓固定型 / 圆型	SCM435	淬火硬度33~38HRC,镀层硬度850HV ~	镀硬铬,镀层厚度3~5μm
JT-ROOXU	螺栓固定型 / 多棱型	SCM435	淬火硬度33~38HRC,镀层硬度850HV ~	镀硬铬,镀层厚度3~5μm
JT-ROPDD	止动螺丝型 / 圆型	SCM435	淬火硬度33~38HRC,镀层硬度850HV ~	镀硬铬,镀层厚度3~5μm
JT-ROPQD	止动螺丝型 / 多棱型	SCM435	淬火硬度33~38HRC,镀层硬度850HV ~	镀硬铬,镀层厚度3~5μm
JT-ROOOQ	螺栓固定型 / 圆型	SCM420	渗碳淬火硬度56HRC～(深度0.8～1.2)螺纹部防渗处理	—
JT-ROOXQ	螺栓固定型 / 多棱型	SCM420	渗碳淬火硬度56HRC～(深度0.8～1.2)螺纹部防渗处理	—
JT-ROPDQ	止动螺丝型 / 圆型	SCM420	渗碳淬火硬度56HRC～(深度0.8～1.2)螺纹部防渗处理	—
JT-ROPQQ	止动螺丝型 / 多棱型	SCM420	渗碳淬火硬度56HRC～(深度0.8～1.2)螺纹部防渗处理	—
JT-ROOOO	螺栓固定型 / 圆型	SKS3	淬火硬度58~61HRC	—
JT-ROOXO	螺栓固定型 / 多棱型	SKS3	淬火硬度58~61HRC	—
—	止动螺丝型 / 圆型	SKS3	淬火硬度58~61HRC	—
—	止动螺丝型 / 多棱型	SKS3	淬火硬度58~61HRC	—
JT-ROOOX	螺栓固定型 / 圆型	SKS3	淬火硬度58 ~61HRC,镀层硬度850HV ~	镀硬铬,镀层厚度3~5μm
JT-ROOXX	螺栓固定型 / 多棱型	SKS3	淬火硬度58 ~61HRC,镀层硬度850HV ~	镀硬铬,镀层厚度3~5μm
—	止动螺丝型 / 圆型	SKS3	淬火硬度58 ~61HRC,镀层硬度850HV ~	镀硬铬,镀层厚度3~5μm
—	止动螺丝型 / 多棱型	SKS3	淬火硬度58 ~61HRC,镀层硬度850HV ~	镀硬铬,镀层厚度3~5μm
—	螺栓固定型 / 圆型	SUS304	—	—
—	螺栓固定型 / 多棱型	SUS304	—	—
JT-ROPDL	止动螺丝型 / 圆型	SUS304	—	—
—	止动螺丝型 / 多棱型	SUS304	—	—
JT-ROOOM	螺栓固定型 / 圆型	SUS440C	淬火硬度48 ~53HRC	—
JT-ROOXM	螺栓固定型 / 多棱型	SUS440C	淬火硬度48 ~53HRC	—
JT-ROPDM	止动螺丝型 / 圆型	SUS440C	淬火硬度48 ~53HRC	—
—	止动螺丝型 / 多棱型	SUS440C	淬火硬度48 ~53HRC	—

工艺孔加工条件：B≥4。(工艺孔详细尺寸见产品简介)

选型参数

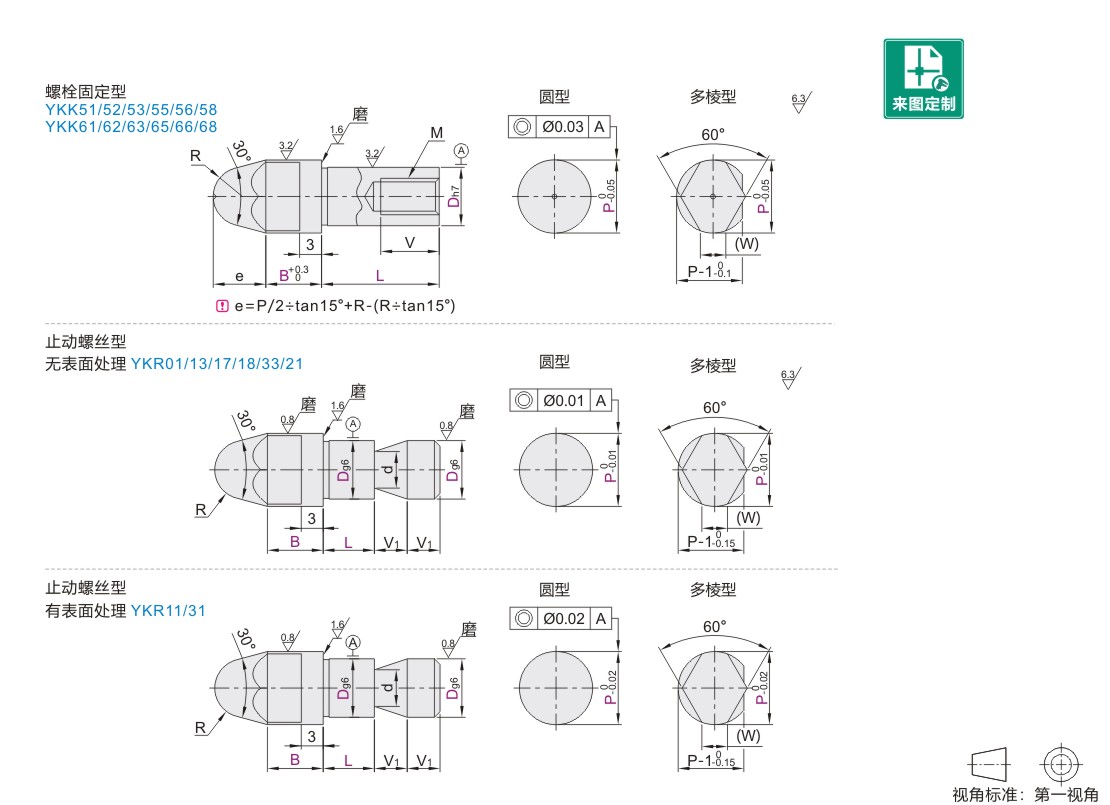

螺帽固定型

型号			最小单位0.1	最小单位0.1	最小单位1	V	R	M	W
代码	Dh7		P	B	L	V	R	M	W
圆型多棱型 JT-ROOOD JT-ROOXD JT-ROOOU JT-ROOXU JT-ROOOQ JT-ROOXQ JT-ROOOO JT-ROOXO JT-ROOOX JT-ROOXX JT-ROOOM JT-ROOXM	6	0 -0.012	8.0~12.0	2.0~35.0 (B≤P×4)	9~16	5	3	M3	3
	8	0 -0.015	10.0~16.0		9~20	6	4	M4	3.5
	10		12.0~20.0		10~20	8	4	M5	4
	10T		12.0~20.0		10~24	8	5	M6	4
	12	0 -0.018	14.0~25.0		10~32	8	6	M5	6
	16	0 -0.018	18.0~32.0		10~40	12	8	M8	8
	20	0 -0.021	22.0~35.0		10~40	12	8	M8	9

止动螺丝型

型号			最小单位0.1	最小单位0.1	最小单位1	V1	d	R	适用的止动螺丝	W
代码	Dg6		P	B	L	V1	d	R	适用的止动螺丝	W
JT-ROPSD JT-ROPDD JT-ROPDQ JT-ROPDL JT-ROPDM JT-ROPUD JT-ROPQD JT-ROPQQ	6	-0.004 -0.012	8.0~12.0	2.0~30.0	5~12	8	4	3	M5	3
	8	-0.005 -0.014	10.0~16.0	2.0~35.0	5~12		5	4	M5	3.5
	10	-0.005 -0.014	12.0~20.0	3.0~35.0	8~17		7	4	M6	4
	12	-0.006 -0.017	14.0~25.0	3.0~35.0	10~20	10	9	6	M6	6
	16	-0.006 -0.017	18.0~32.0	5.0~35.0	10~22		13	8	M8	8
	20	-0.007 -0.020	22.0~35.0	5.0~35.0	10~22		17	8	M8	9

多棱型不适用于B5以下规格。

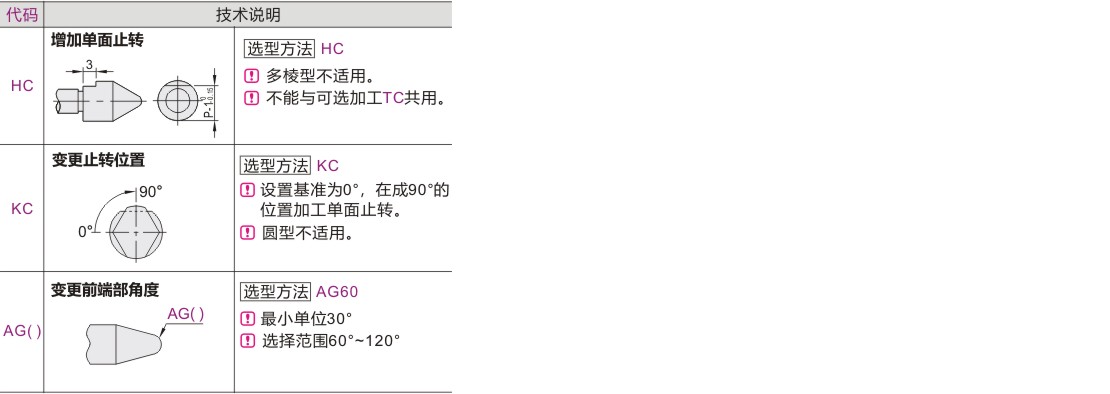

可选加工参数
