法兰型导向轴支座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

选型参数

选型表

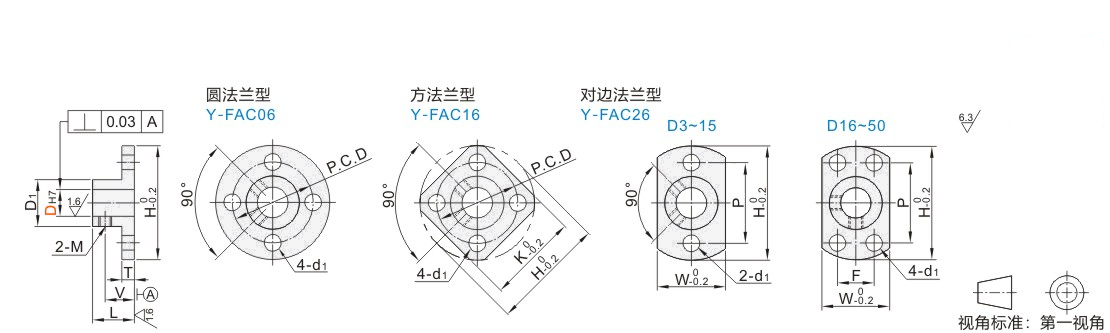

型号			L	D1	H	T	V	P.C.D	K	W	P	F	d1	M
代码	DH7		L	D1	H	T	V	P.C.D	K	W	P	F	d1	M
圆法兰型 JT-RABMSX 方法兰型 JT-RABMDX 对边法兰型 JT-RABMUX	3	+0.010 0	10	7.8	22	3	8	15	16	8	15	__	3.5	M3
	4	+0.012 0	10	8.8	24	3		17	19	9	17
	5		12	9.8	25	3.5		18	20	10	18
	6		15	11.8	28	3.5		20	22	12	20
	8	+0.015 0	16			5	11			16
	8M		16				11			16			4.5	M4
	10		20	13.8	30		13	22	23	18	22		3.5	M3
	10M		20	13.8	30		13	22	23	18	22		4.5	M4
	12	+0.018 0	24	15.8	36	6	16	26	28	20	26
	13		24	17.8	38		16	28	30	22	28
	15		30	19.8	40		19	30	32	24	30
	16		32	21.8	42		20	32	33	26	28	16
	18			27.8	50	8	21	39	39	32	31	22	5.5	M5
	20	+0.021 0		27.8	50		21	39	39	32	31	22
	25		38	32.8	55		24	44	44	37	36	24
	30		38	37.8	66	10	25	52	52	42	41	27	6.6	M6
	35	+0.025 0	50	44.8	80		32	65	65	55	56	33	9.0
	40			59.8	90			75	75	65	65	38
	50			69.8	100			85	90	75	74	43
