凸轮轴承随动器两端内六角孔

图片仅供参考

凸轮轴承随动器两端内六角孔

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	类型
JT-XFQSD	SUJ2	进口型 ● 两端内六角型 ● 圆柱型
JT-XFQSU	SUS440C	进口型 ● 两端内六角型 ● 圆柱型
JT-XFQUD	SUJ2	进口型 ● 两端内六角型 ● 球面型
JT-XFQUU	SUS440C	进口型 ● 两端内六角型 ● 球面型

圆柱型D公差：

D	公差
30~47	0 -0.011
62~80	0 -0.013
85~90	0 -0.015

球面型D公差:	0 -0.05

带密封型工作温度-20~80℃，连续使用建议60℃以下。
不带密封型工作温度-20~120℃，连续使用建议100℃以下。
不承诺品牌。

选型参数

选型表

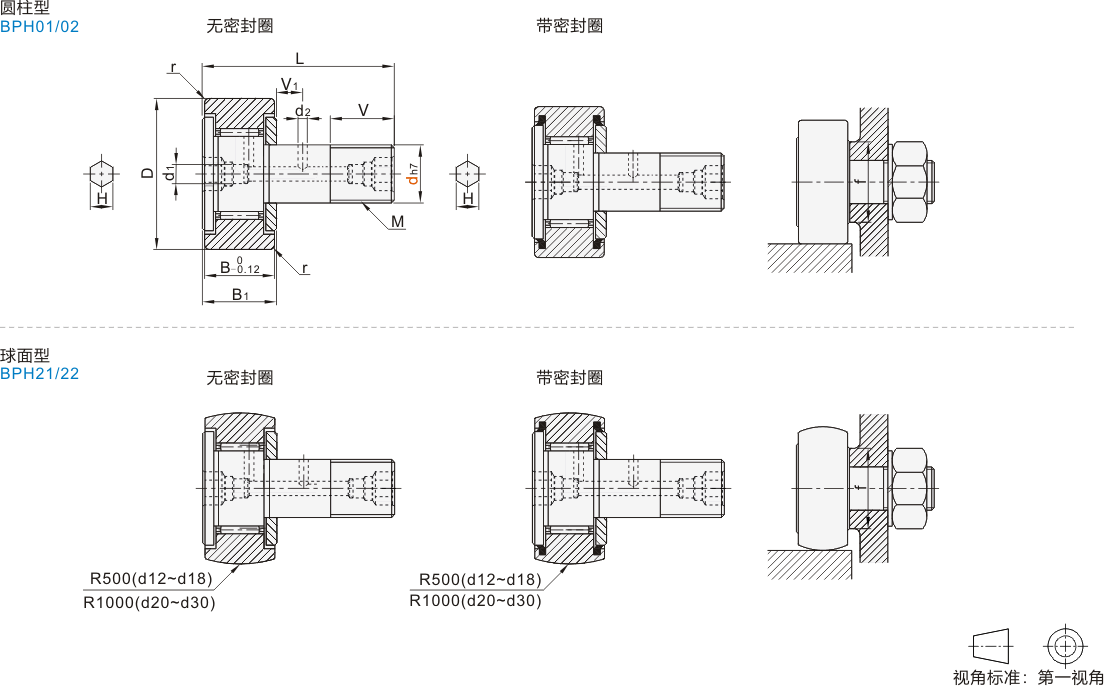

型号			密封圈	D	M×螺距	B	B1	L	d1	d2	V	V1	H	r	f(min)
代码	dh7		密封圈	D	M×螺距	B	B1	L	d1	d2	V	V1	H	r	f(min)
圆柱型 JT-XFQSD JT-XFQSU 球面型 JT-XFQUD JT-XFQUU	12	0 -0.018	PP (带密封圈) — (无密封圈)	30	M12×1 .5	14	15	40	4	3	13	6	6	0.6	20
	12A			32	M12×1 .5	14	15	40			13	6			20
	16			35	M16 ×1 .5	18	19.5	52			17	8			24
	18			40	M18 ×1 .5	20	21.5	58			19	9		1	26
	20	0 -0.021		52	M20 ×1 .5	24	25.5	66	6	4	21		8		36
	20A			47	M20 ×1 .5	24	25.5	66			21				36
	24			62	M24×1 .5	29	30.5	80			25	11			40
	24A			72	M24×1 .5	29	30.5	80			25	11			40
	30			80	M30×1 .5	35	37	100			32	15			46
	30A			85
	30B			90

型号										基本额定负荷(KN)																		最大静态容许负载(KN)										极限转速 (rpm)					最大紧固扭矩 (N·m)				重量 (g)
型号										Cr(动)									Cor(静)									最大静态容许负载(KN)
代码			d							钢				不锈钢					钢				不锈钢					钢						不锈钢
圆柱型 JT-XFQSD JT-XFQSU 球面型 JT-XFQUD JT-XFQUU			12							7.94				7.3					9.8				9.01					9.8						7.84				7000					22				95
			12A							7.94				7.3					9.8				9.01					9.8						7.84				7000					22				105
			16							12.05				11.08					18.3				16.86					18.3						14.66				5250					58				170
			18							14.7				13.52					25.2				23.18					25.5						20.16				4660					87				250
			20							20.68				19.02					32.14				31.83					32.14						25.7				4200					120				460
			20A							20.68				19.02					32.14				31.83					32.14						25.7				4200					120				385
			24							30.48				28.04					52.63				48.41					49.5						39.6				3500					220				815
			24A							30.48				28.04					52.63				48.41					49.5						39.6				3500					220				1140
			30							45.37				4174					8506				7825					737						5896				2800					450				1870
			30A																																												2030
			30B																																												2220

上表中极限转速数值仅适用润滑脂型号，若采用油润滑的型号极限转速为上述数值的160%左右。
