万向调节精密脚杯

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 螺杆	材质 / 底座	材质 / 橡胶垫	表面处理	类型
JT-LUBMXD	SUS304	SUS304	—	—	万向调节型 ● 无橡胶垫
JT-LUBMXU	S45C	S45C	—	镀锌	万向调节型 ● 无橡胶垫
JT-LUBMXQ	SUS304	SUS304	NBR	—	万向调节型 ● 带橡胶垫

由于市面上钢材位为5mm一个梯度，且存在公差，因此车制底座公差-2~0mm均为合理范围。
万向调节脚杯的负载为竖直方向静载值，计算负载值时需要根据实际场景调整安全系数。
标准螺杆长度以25mm为一个梯度，可根据客户要求定制长度，需要注意定制长度后，切短的面
无表面处理，碳钢会喷漆防锈。
请根据脚杯螺杆尺寸M进行相关配件选择，详见脚杯可选配件汇总。

选型参数

选型表

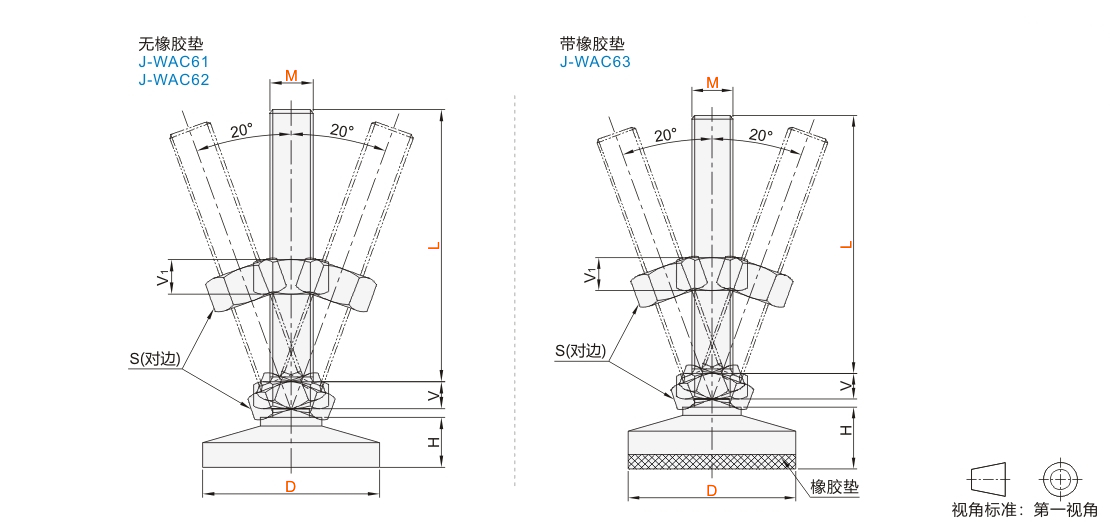

型号		M	L	螺距	S	H	V	V1	承载(Kg)	参考重量
代码	D	M	L	螺距	S	H	V	V1	承载(Kg)	(Kg/pcs)
(无橡胶垫) JT-LUBMXD JT-LUBMXU	60	12	125	1.75	19	14.3	8	10	1470	0.36
		16	100	2	24		10	13	1960	0.44
			125							0.48
			200							0.54
		20	100	2.5	30		13	16	3920	0.58
			125							0.64
			150							1.2
	80	20	200			14.9				0.74
	80	24	150	3	36	14.9	16	19	4900	1.55
	100	30	200	3.5	46	19.1	24	24	6860	2.95
JT-LUBMXD	127	42	150	4.5	65	23.1	20	32	3000	4.68
			200							5.17
			250							5.6
			300							6.06
(带橡胶垫) JT-LUBMXQ	100	24	150	3	36	43.1	16	19	2000	2.14
		24	200	3	36		16	19	2000	2.3
		30	150	3.5	46		24	24	2500	2.78
		30	200	3.5	46		24	24	2500	3.08

可选加工参数
