51系列三节式工业滑轨

产品属性: 材质 Q235 表面处理 镀锌(蓝白) 负载 重载型 节数 三节式 宽度系列 51系列 种类筛选 工业滑轨
产品型号: 请点击左侧选项进行选型
代码宽度材质表面处理类型
JT-HNXDS51.5Q235镀锌(蓝白)三节式 ● 不可拉拔型
JT-HNXDD51.5Q235镀锌(蓝白)三节式 ● 内轨可抽出

特点:
滑轨主体为钢制、表面经三价铬处理。
注意:
● 水平安装使用时,负载能力下降到额定的25%左右(参考)。
● 安装滑轨的螺丝请使用M4圆头小螺丝、或夹紧小螺丝
因生产批次不同,截面形状可能有稍微不同。
按根销售。
承载与重量仅供参考。

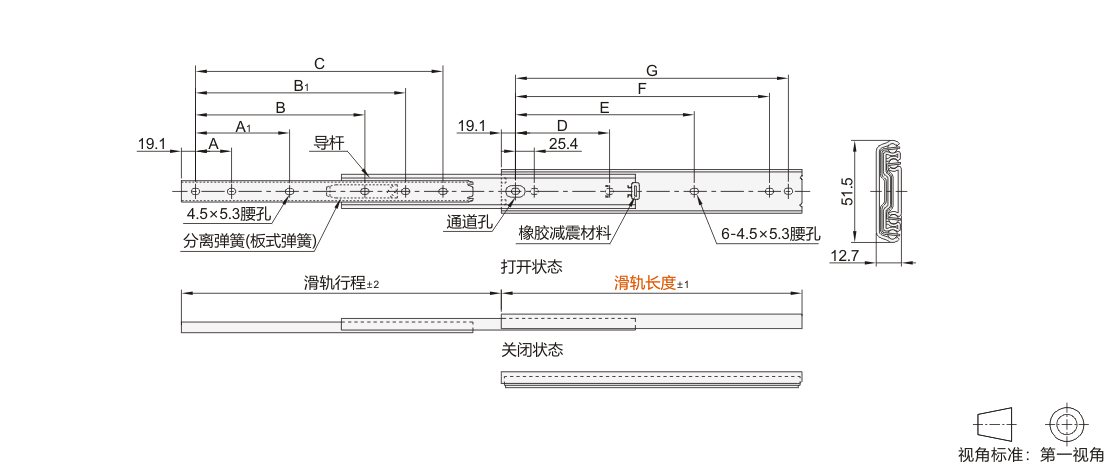

选型参数

选型表

型号滑轨行程
A
A1
JT-HNXDS
JT-HNXDD
C
D
E
F
G
承重(1副)
重量
(kg/pcs)
代码滑轨长度BB1BB1
不可拉拔型
JT-HNXDS
内轨可抽出
JT-HNXDD
305330.276.2—177.8—177.8—25476.2190.5241.3266.784.3kgf1.42
356381101.6127203.2203.2304.888.9215.9292.1317.581.4kgf1.68
406431.8127152.4228.6317.5228.6317.5355.6127241.3342.9368.376.5kgf1.94
457482.6177.8279.4368.3368.3—406.4292.1393.7419.172.6kgf2.2
508533.4152.4—304.8419.1419.1457.2152.4317.5444.5469.970.6kgf2.46
559584.2177.8330.2469.9469.9508177.8342.9495.3520.768.6kgf2.72
610635381520.7381520.7558.8393.7546.1571.565.7kgf2.98
660685.8203.2406.4571.5406.4571.5609.6203.2419.1596.9622.362.8kgf3.24
711736.6228.6431.8622.3431.8622.3660.4228.6444.5647.7673.160.8kgf3.5
