圆形折叠外装拉手

图片仅供参考

圆形折叠外装拉手

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-VTBVXL	SUS304	抛光	可折叠型 ● 通孔型
JT-VTBZSD	SUS304	抛光	可折叠型 ● 锥孔

选型参数

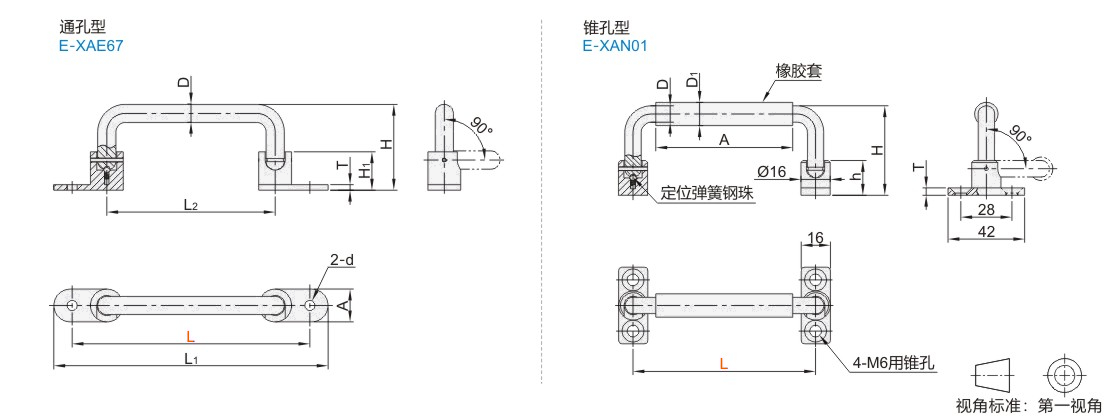

通孔型

型号		L1	L2	D	H	H1	T	A	d	参考重(kg/pcs)
代码	L	L1	L2	D	H	H1	T	A	d	参考重(kg/pcs)
JT-VTBVXL	138	158	100	10	46	21	3	18	5.5	0.16
	158	178	120							0.18
	180	200	142							0.20
	218	238	180							0.22

锥孔型

型号		D	D1	H	h	A	T	参考重量(kg/pcs)
代码	L	D	D1	H	h	A	T	参考重量(kg/pcs)
JT-VTBZSD	100	9	12.8	49	19	75	4	0.14
