倒锥形锚栓

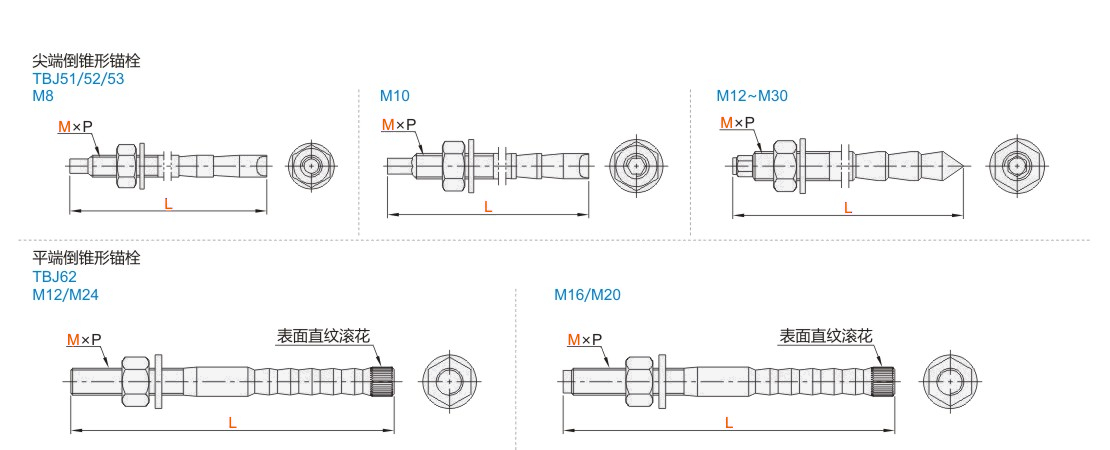

图片仅供参考

倒锥形锚栓

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	强度等级	表面处理	类型
JT-YXLOD	Q235	5.8	电镀锌	尖端
JT-YXLOU	S45C	8.8	热镀锌	尖端
JT-YXLOQ	SUS304	A2-70	一	尖端
JT-YXLXU	S45C	8.8	热镀锌	平端

不同规格倒锥部节数与形式不一样。

选型参数

5.8级电镀锌尖端倒维形锚栓

型号		L	P 螺距	钻孔直径	钻孔深度	有效锚固深度	最大锚固物厚度	最小基材厚度	标配附件
代码	M	L	P 螺距	钻孔直径	钻孔深度	有效锚固深度	最大锚固物厚度	最小基材厚度	标配附件
JT-YXLOD	8	110	1.25	10	80	65	15	140	平垫圈螺母
	10	130	1.5	12	90	75	20	160
	12	160	1.75	14	110	95	25	210
	16	190	2	18	125	110	35	210
	20	260	2.5	25	170	155	65	340
	24	300	3	28	210	185	65	370
	30	380	3.5	35	270	245	70	540

8.8级热镀锌尖端件锥形锚栓/304不锈钢尖端倒锥形锚栓

型号		L	P 螺距	钻孔直径	钻孔深度	有效锚固深度	最大锚固物厚度	最小基材厚度	标配附件
代码	M	L	P 螺距	钻孔直径	钻孔深度	有效锚固深度	最大锚固物厚度	最小基材厚度	标配附件
JT-YXLOU JT-YXLOQ	12	160	1.75	14	110	95	25	210	平垫圈螺母
	16	190	2	18	125	110	35	210
	20	260	2.5	25	170	155	65	340
	24*	300	3	28	210	185	65	370

带*号规格仅适用于JT-YXLOU

8.8级热镀锌平端倒锥形锚栓。

型号		L	P 螺距	钻孔直径	钻孔深度	有效锚固深度	最大锚固物厚度	最小基材厚度	标配附件
代码	M	L	P 螺距	钻孔直径	钻孔深度	有效锚固深度	最大锚固物厚度	最小基材厚度	标配附件
JT-YXLXU	12	160	1.75	14	110	105	25	210	平垫圈螺母
	16	190	2	18	125	120	35	210
	20	260	2.5	25	170	165	65	340
	24	300	3	28	210	205	65	370
