真空发生器方形组合型

图片仅供参考

真空发生器方形组合型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	标准附件	类型
JT-UVNQO	外置消音器	方型 ● 组合型

技术参数

使用流体	过滤后的压缩空气
使用压力(MPa)	0.4 ~0.6(4.0 ~6.0kgf/cm²)
最大真空流量(L/min)	32
最大真空度(-Kpa)	92

产品特点：可以用一个单一的控制阀来操作，每一条真空回路都是一个单独的多级真空发生器，并且不会影响其他回路的运行。

备注：规格5最多可达至16层（12~16层用两个消音器）。
规格10最多可达至12层（6~12层用两个消音器）。

选型参数

选型表

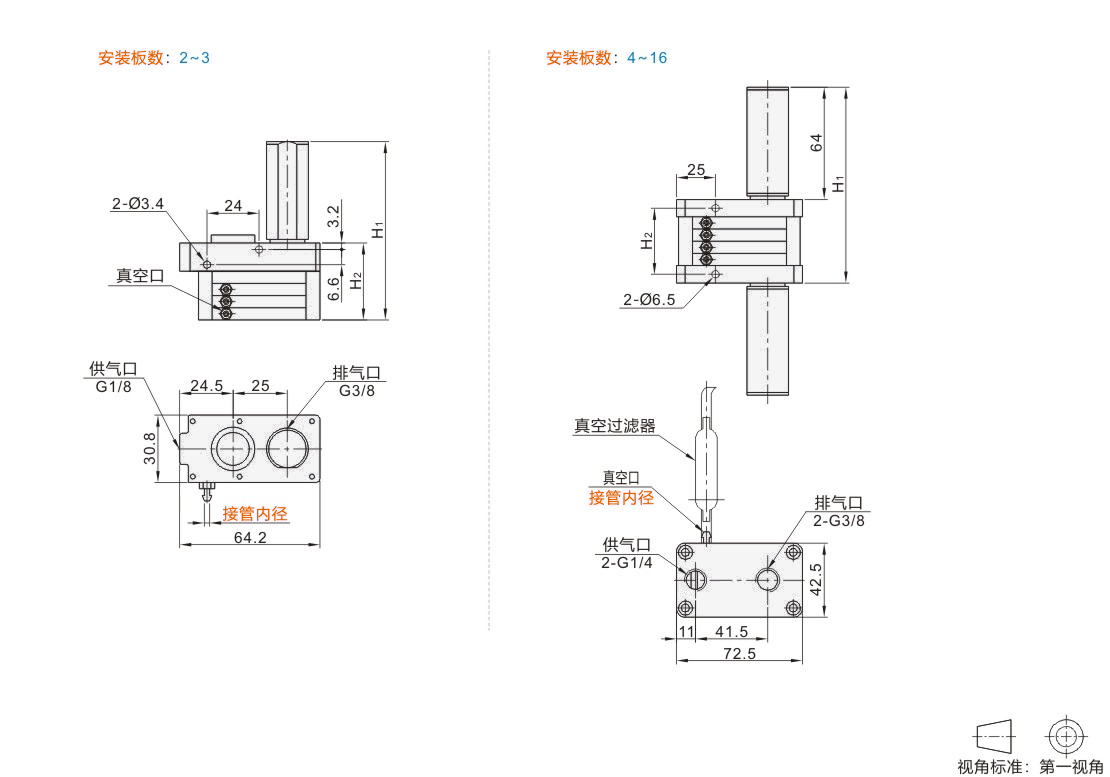

型号											真空发生器安装板数			接管内径					密封材质	H1					H2						最大真空度 -Kpa					最大真空流量 L/min						空气消耗量 L/min
代码					规格						真空发生器安装板数			接管内径					密封材质	H1					H2						最大真空度 -Kpa					最大真空流量 L/min						空气消耗量 L/min
JT-UVNQO					5						2			2.5 4					N(丁腈橡胶) V(氟橡胶)	92					28						92					23×2						43~49
											3									99					35											23×3						65~73
											4									113					39											23×4						85~96
											5									121					47											23×5						106~121
											6									128					54											23×6						130~144
											7									135					61											23×7						151~167
											8									142					68											23×8						173~193
											9									150					76											23×9						195~217
											10									157					83											23×10						215~241
											11									164					90											23×11						238~265
											12									172					98											23×12						260~289
											13									179					105											23×13						281~313
											14									186					112											23×14						303~335
											15									194					120											23×15						325~361
											16									201					127											23×16						346~385
					10						2									92					28											32×2						87~96
											3									99					35											32×3						130~145
											4									113					39											32×4						173~193
											5									121					47											32×5						215~241
											6									128					54											32×6						260~288
											7									135					61											32×7						303~337
											8									142					68											32×8						346~385
											9									150					76											32×9						389~433
											10									157					83											32×10						433~481
											11									164					90											32×11						476~529
											12									172					98											32×12						519~578
