带座轴承 T型键槽定位式

图片仅供参考

带座轴承 T型键槽定位式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 轴承	材质 / 轴承座	材质 / 挡圈	表面处理 / 轴承座	类型
JT-XSFUD	钢	S45C	弹簧钢	发黑	键槽型 ● 高度h选择型
JT-XSFUU	钢	S45C	SUS304	喷细砂无电解镀镍	键槽型 ● 高度h选择型
JT-XSFUQ	钢	A2017	SUS304	喷细砂本色阳极氧化	键槽型 ● 高度h选择型
JT-XSFUX	不锈钢	SUS304	SUS304	—	键槽型 ● 高度h选择型
JT-XSFQD	钢	S45C	弹簧钢	发黑	键槽型 ● 高度h指定型
JT-XSFQU	钢	S45C	SUS304	喷细砂无电解镀镍	键槽型 ● 高度h指定型

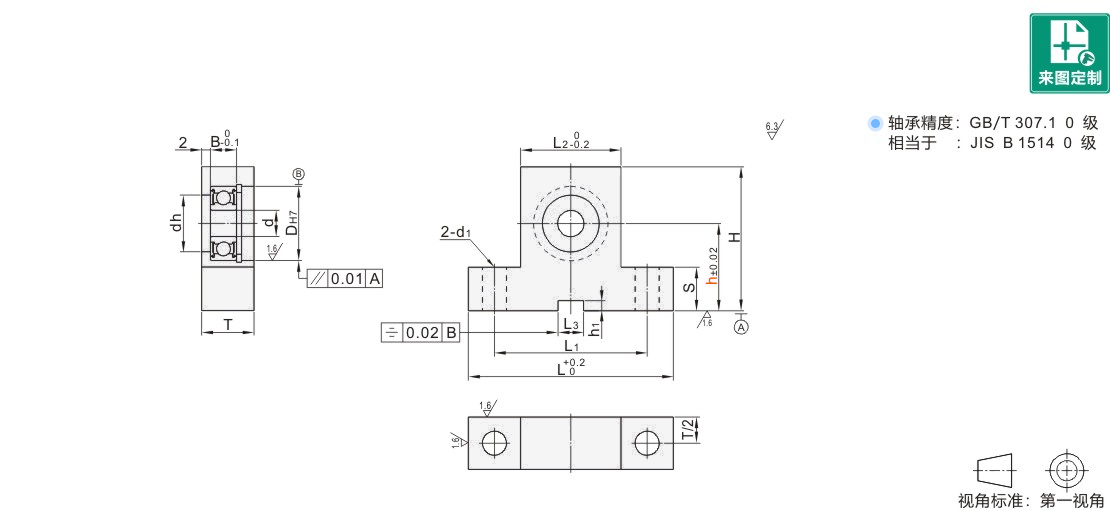

选型参数

选型表

型号			h		d	DH7		dh	B	H	L	L1	L2	T	S	d1	L3		h1
代码	轴承型号	密封圈	高度选择型	高度指定型最小单位1	d	DH7		dh	B	H	L	L1	L2	T	S	d1	L3		h1
高度h 选择型 JT-XSFUD JT-XSFUU JT-XSFUQ JT-XSFUX 高度h 指定型 JT-XSFQD JT-XSFQU	623	ZZ (双盖式) ※VV (非接触式橡胶密封圈) DD (接触式橡胶密封圈)	10 15 20 25	10~30	3	10	+0.015 0	7	4	h+8.8	36	26	16	10	4.8	4.5	3	±0.0125	1.4	+0.1 0
	624				4	13	+0.018 0	9	5	h+10.8	38	28	18			4.5	3	±0.0125	1.4
	605				5	14		10	5	h+10.8	40	30	20			5.5	4	±0.0150	1.8
	606		15 20 25 30	15~30	6	17		13	6	h+12.8	47	35	23	12	9.8		4		1.8
	608		15 20 25 30	15~30	8	22	+0.021 0	18	7	h+14.8	53	41	29				6		2.8
	6900		20 25 30 40	20~40	10	22		19	6	h+14.8	53	41	29				6		2.8
	6000				10	26		22	8	h+16.8	58	46	34	15			8	±0.0180	3.3	+0.2 0
	6901				12	24		21	6	h+15.8	56	44	32	12
	6001				12	28		24	8	h+17.8	60	48	36	15
	6902		25 30 35 40 50	25~50	15	28		25	7	h+17.8	60	48	36	12	14.8
	6002				15	32	+0.025 0	28	9	h+19.8	68	54	40	15		6.5	10
	6903				17	30	+0.021 0	27	7	h+18.8	64	52	38	13
	6003				17	35	+0.025 0	31	10	h+21.8	70	56	43	16
	6904		30 40 50 60	30~60	20	37		34	9	h+22.8	73	59	45	15
	6004		30 40 50 60	30~60	20	42		36	12	h+24.8	82	66	50	19		9
	6005		40 50 60	35~80	25	47		41		h+27.8	96	76	56			9	12	±0.0215
	6006		35 40 50 80	35~80	30	55	+0.030 0	48	13	h+31.8	104	84	64		19.8	11	12	±0.0215

※ VV(非接触式橡胶密封圈)不适用于型号为623、624、605、606的轴承。
※ VV(非接触式橡胶密封圈)、DD(接触式橡胶密封圈)、轴承材质为钢。
请注意避让挡圈，挡圈(TBP21/22/23)尺寸详见怡合达电商平台。

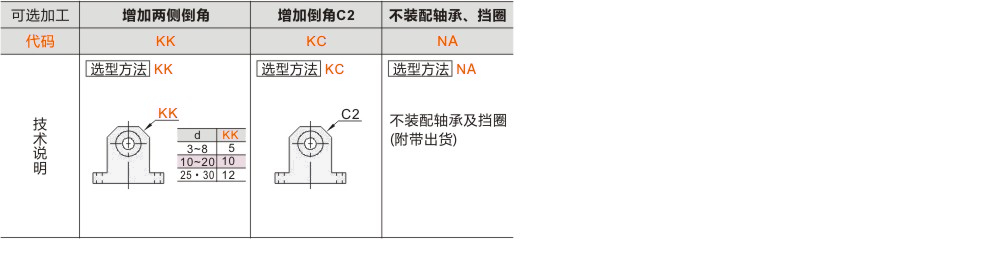

可选加工参数
