圆皮带滑轮 U形槽分离式夹紧

图片仅供参考

圆皮带滑轮 U形槽分离式夹紧

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	类型
JT-VZCUD	S45C	发黑	夹紧型 ● U形槽
JT-VZCQD	铝合金	喷细砂本色阳极氧化	夹紧型 ● U形槽

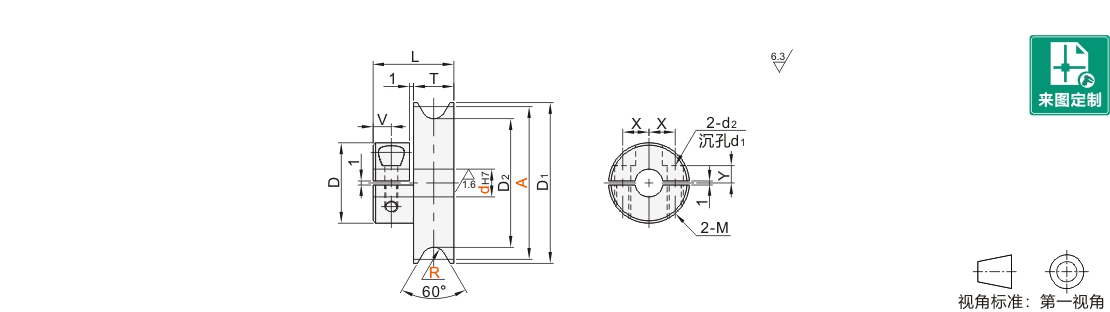

3D模型仅供参考，具体尺寸请以参数表为准，注意选型。
沉孔d1处会破壁，不影响使用。

M=M3时，d1=Ø6.5 d2=Ø3.5
M=M4时，d1=Ø8 d2=Ø4.5

选型参数

选型表

型号		R	dH7选择	D	D1	D2	L	T	V	X	Y	M	适用皮带直径
代码	A	R	dH7选择	D	D1	D2	L	T	V	X	Y	M	适用皮带直径
JT-VZCUD JT-VZCQD	20	1	4 5	16	22	18	11	5	2.5	5	3	M3	2
	30		4 5 6 6.35 8	20	32	28				7	3.5
	40		4 5 6 6.35 8	20	42	38				7	3.5
	30	1.5	4 5 6 6.35 8	20	32	27	16	10		7	3.5	M3	3
	40		4 5 6 6.35 8	20	42	37	16			7	3.5	M3
	45		4 5 6 6.35 8 10 11 12	25	47	42	20		4.5	9	4.5	M4
	60		4 5 6 6.35 8 10 11 12	25	62	57	20		4.5	9	4.5	M4
	23	2	4 5 6 6.35 8	20	25	19	16		2.5	7	3.5	M3	4
	28				30	24
	30				32	26
	40				42	36
	45		4 5 6 6.35 8 10 11 12	25	47	41	20		4.5	9	4.5	M4
	48				50	44
	60				62	56
	80				82	76
	28	2.5	4 5 6 6.35 8	20	30	23	16		2.5	7	3.5	M3	5
	40		4 5 6 6.35 8 10 11 12	25	42	35	20		4.5	9	4.5	M4
	48				50	43
	50				52	45
	60				62	55
	75				77	70
	80				82	75
	28	3	4 5 6 6.35 8	20	30	22	16		2.5	7	3.5	M3	6
	38		4 5 6 6.35	20	40	32	20		4.5	6.5	4.5	M4
	48		4 5 6 6.35 8 10 11 12	25	50	42				9
	50				52	44
	58				60	52
	60				62	54
	75				77	69
	95				97	89
	100				102	94

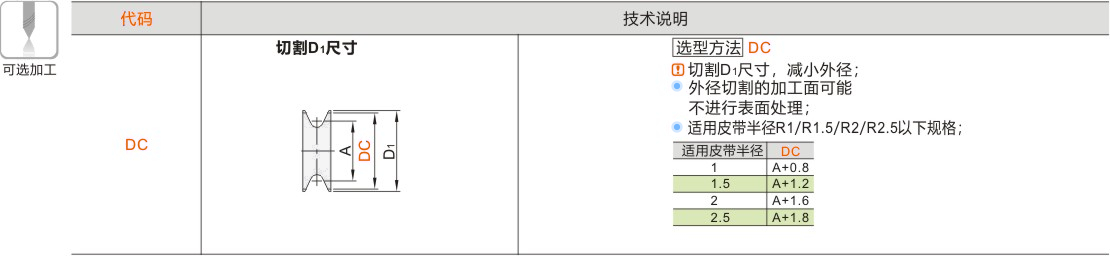

可选加工参数
