膜片

选型参数

外径D(mm) *

轴孔径e(mm) *

膜片式联轴器螺钉夹紧型双侧夹紧

图片仅供参考

膜片式联轴器螺钉夹紧型双侧夹紧

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 主体	材质 / 膜片	表面处理 / 主体	附件	类型
JT-NXGQD	不锈钢	不锈钢	一	内六角圆柱头螺钉	螺钉夹紧型 ● 单膜片
JT-NXGFD	不锈钢	不锈钢	一	内六角圆柱头螺钉	螺钉夹紧型 ● 双膜片

径向、轴向、偏角如果同时出现多种偏差时，则各种偏差值为容许值的1/2；
两端键槽的角度不固定，夹角存在偏差，无法指定成固定角度，3D图只做参考，若有角度需求，请联系工程师对接处理。

选型参数

选型表

型号		d-e
代码	D	d-e
单膜片 JT-NXGQD 双膜片 JT-NXGFD	15	d	3	4	5
	15	e	3 4 5	4 5	5
	19	d	4	5	6	6.35	7	8
	19	e	4 5 6 6.35 7 8	5 6 6.35 7 8	6 6.35 7 8	6.35 7 8	7 8	8
	25	d	5	6	6.35	7	8	9	9.53	10	11	12
	25	e	5 6 6.35 7 8 9 9.53 10 11 12	6 6.35 7 8 9 9.53 10 11 12	6.35 7 8 9 9.53 10 11 12	7 8 9 9.53 10 11 12	8 9 9.53 10 11 12	9 9.53 10 11 12	9.53 10 11 12	10 11 12	11 12	12
	27	d	6	6.35	7	8	9	9.53	10	11	12	12.7	13	14
	27	e	6 6.35 7 8 9 9.53 10 11 12 12.7 13 14	6.35 7 8 9 9.53 10 11 12 12.7 13 14	7 8 9 9.53 10 11 12 12.7 13 14	8 9 9.53 10 11 12 12.7 13 14	9 9.53 10 11 12 12.7 13 14	9.53 10 11 12 12.7 13 14	10 11 12 12.7 13 14	11 12 12.7 13 14	12 12.7 13 14	12.7 13 14	13 14	14
	34	d	6	6.35	7	8	9	9.53	10	11	12	12.7	13	14	15	16
	34	e	6 6.35 7 8 9 9.53 10 11 12 12.7 13 14 15 16	6.35 7 8 9 9.53 10 11 12 12.7 13 14 15 16	7 8 9 9.53 10 11 12 12.7 13 14 15 16	8 9 9.53 10 11 12 12.7 13 14 15 16	9 9.53 10 11 12 12.7 13 14 15 16	9.53 10 11 12 12.7 13 14 15 16	10 11 12 12.7 13 14 15 16	11 12 12.7 13 14 15 16	12 12.7 13 14 15 16	12.7 13 14 15 16	13 14 15 16	14 15 16	15 16	16
	39	d	8	9	9.53	10	11	12	12.7	13	14	15	16	17	18	19	20
	39	e	8 9 9.53 10 11 12 12.7 13 14 15 16 17 18 19 20	9 9.53 10 11 12 12.7 13 14 15 16 17 18 19 20	9.53 10 11 12 12.7 13 14 15 16 17 18 19 20	10 11 12 12.7 13 14 15 16 17 18 19 20	11 12 12.7 13 14 15 16 17 18 19 20	12 12.7 13 14 15 16 17 18 19 20	12.7 13 14 15 16 17 18 19 20	13 14 15 16 17 18 19 20	14 15 16 17 18 19 20	15 16 17 18 19 20	16 17 18 19 20	17 18 19 20	18 19 20	19 20	20
	44	d	8	9	9.53	10	11	12	12.7	13	14	15	16	17	18	19	20
	44	e	8 9 9.53 10 11 12 12.7 13 14 15 16 17 18 19 20 22	9 9.53 10 11 12 12.7 13 14 15 16 17 18 19 20 22	9.53 10 11 12 12.7 13 14 15 16 17 18 19 20 22	10 11 12 12.7 13 14 15 16 17 18 19 20 22	11 12 12.7 13 14 15 16 17 18 19 20 22	12 12.7 13 14 15 16 17 18 19 20 22	12.7 13 14 15 16 17 18 19 20 22	13 14 15 16 17 18 19 20 22	14 15 16 17 18 19 20 22	15 16 17 18 19 20 22	16 17 18 19 20 22	17 18 19 20 22	18 19 20 22	19 20 22	20 22
	56	d	10	11	12	12.7	13	14	15	16	17	18	19	20	22	24	25	26	28
	56	e	10 11 12 12.7 13 14 15 16 17 18 19 20 22 24 25 26 28	11 12 12.7 13 14 15 16 17 18 19 20 22 24 25 26 28	12 12.7 13 14 15 16 17 18 19 20 22 24 25 26 28	12.7 13 14 15 16 17 18 19 20 22 24 25 26 28	13 14 15 16 17 18 19 20 22 24 25 26 28	14 15 16 17 18 19 20 22 24 25 26 28	15 16 17 18 19 20 22 24 25 26 28	16 17 18 19 20 22 24 25 26 28	17 18 19 20 22 24 25 26 28	18 19 20 22 24 25 26 28	19 20 22 24 25 26 28	20 22 24 25 26 28	22 24 25 26 28	24 25 26 28	25 26 28	26 28	28

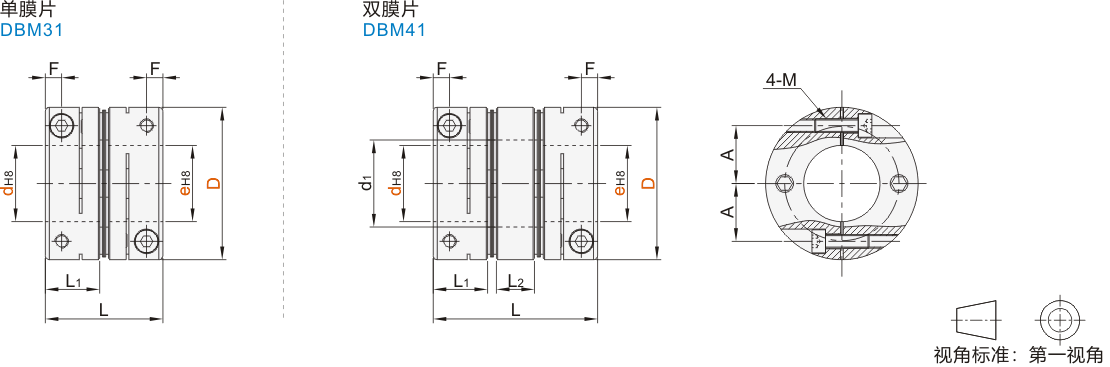

尺寸性能表

型号				L	L1	L2	d1	F	A	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	容许安装偏差			重量(g)
代码	D			L	L1	L2	d1	F	A	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	径向(mm)	角向(°)	轴向(mm)	重量(g)
单膜片 JT-NXGQD	15			16.7	7.5	一	一	2.3	5.25	M2	0.5	0.5	1	42000	2.3×10^⁻⁷	500	0.02	0.5	±0.1	15
	19			19.7	9			2.5	7.1	M2	0.5	1	2	33000	7.4×10^⁻⁷	1000		1	±0.1	29
	25			23.8	11			3.5	9.25	M2.5	1	1.2	2.4	25000	2.8×10^⁻⁶	1500			±0.2	53
	27			23.8	11			3.5	10.25	M2.5	1	1.5	3	23000	3.8×10^⁻⁶	2100			±0.2	67
	34			26.2	12			4	13	M3	1.5	3.5	7	18000	1.1×10^⁻⁵	3800			±0.3	115
	39			33.1	15			5	14.5	M4	3.5	5	10	16000	2.3×10^⁻⁵	5500				185
	44			33.1	15			5	17	M4	3.5	7	14	14000	3.9×10^⁻⁵	7000				305
	56			43.5	20			6	21.25	M5	8	15	30	11000	1.4×10⁻⁴	15000			±0.4	610
双膜片 JT-NXGFD	15			23.4	7.5	5	5.1	2.3	5.25	M2	0.5	0.5	1	42000	5.0×10⁻⁷	300	0.05		±0.2	20
	19			26.9	9	5.5	8.5	2.5	7.1	M2	0.5	1	2	33000	1.6×10^⁻⁶	550	0.15	2	±0.2	38
	25			32.6	11	7	12.5	3.5	9.25	M2.5	1	1.2	2.4	25000	6.1×10^⁻⁶	1100	0.2		±0.4	71
	27			32.6	11	7	14.5	3.5	10.25	M2.5	1	1.5	3	23000	8.2×10^⁻⁶	1300	0.2		±0.4	88
	34			37.4	12	9	16.5	4	13	M3	1.5	3.5	7	18000	2.5×10^⁻⁵	1800	0.25		±0.6	160
	39			47.2	15	11	20.5	5	14.5	M4	3.5	5	10	16000	5.1×10^⁻⁵	3500	0.3			260
	44			47.2	15	11	23	5	17	M4	3.5	7	14	14000	8.9×10^⁻⁵	5500				400
	56			61	20	14	28.5	6	21.25	M5	8	15	30	11000	2.9×10^⁻⁴	10000			±0.8	800

惯性力矩和重量按最大孔径计算。

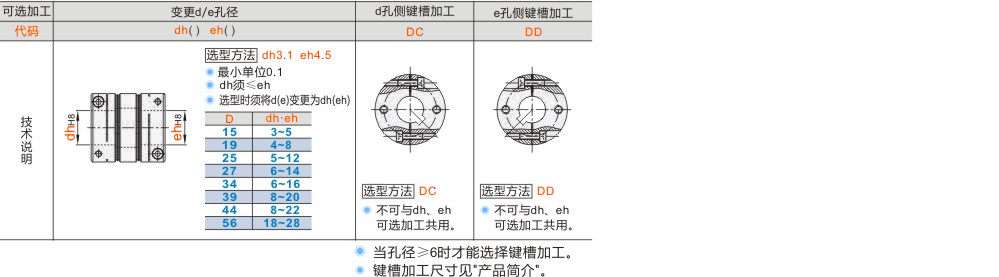

可选加工参数
