深沟球轴承座组件 T型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质 / 轴承	材质 / 轴承座	材质 / 挡圈	表面处理 / 轴承座	类型
JT-XANSF	高度h选择型	不锈钢	A6061	SUS304	喷细砂本色阳极氧化	T型
JT-XANDF	高度h指定型	不锈钢	A6061	SUS304	喷细砂本色阳极氧化	T型
JT-XANSX	高度h选择型	不锈钢	SUS304	SUS304	—	T型
JT-XANDX	高度h指定型	不锈钢	SUS304	SUS304	—	T型

轴承内部封入低尘润滑脂。
轴承精度：GB/T 307.1 0 级
相当于：JIS B 1514 0 级

选型参数

选型表

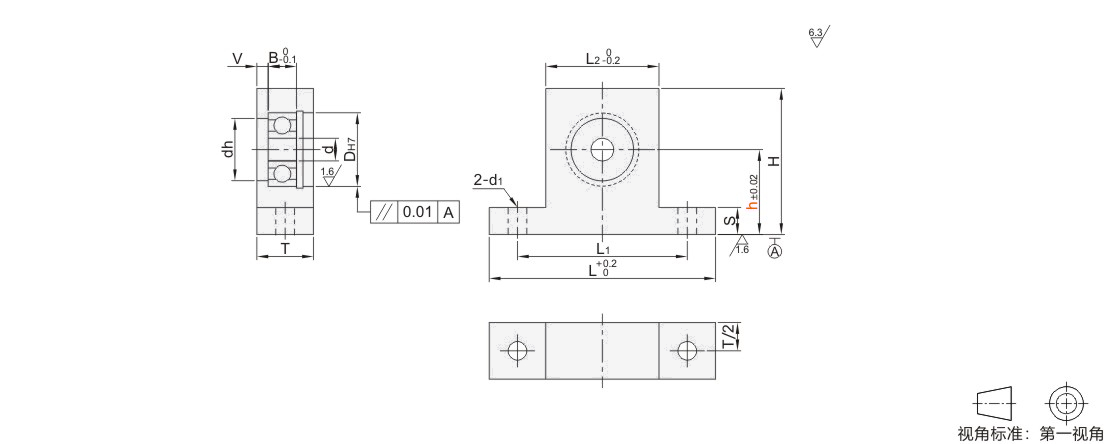

型号		h		d	DH7		dh	B	V	H	L	L1	L2	T	S	d1
代码	轴承型号	高度选择型	高度指定型最小单位0.5	d	DH7		dh	B	V	H	L	L1	L2	T	S	d1
高度h选择型 JT-XANSF JT-XANSX 高度h指定型 JT-XANDF JT-XANDX	606ZZ	20 25 30	15~30	6	17	+0.018 0	13	6	2	h+12.8	47	35	23	12	9.8	5.5
	626ZZ			6	19	+0.021 0	15	6		h+13.8	49	37	25
	608ZZ			8	22		18	7		h+14.8	53	41	29
	628ZZ			8	24		20	8		h+15.8	56	44	32	15
	6900ZZ	20 30 40	15~40	10	22		19	6		h+14.8	53	41	29	12
	6000ZZ		20~40		26		22	8		h+16.8	58	46	34	15
	6200ZZ				30		24	9		h+18.8	62	50	38	15
	6901ZZ			12	24		21	6		h+15.8	56	44	32	12
	6001ZZ				28		24	8		h+17.8	60	48	36	15
	6201ZZ				32	+0.025 0	26	10		h+19.8	64	52	40	16
	6902ZZ	30 40 50	18~50	15	28	+0.021 0	25	7		h+17.8	60	48	36	12	14.8
	6002ZZ		25~50		32	+0.025 0	28	9		h+19.8	68	54	40	15		6.5
	6202ZZ				35	+0.025 0	29	11		h+21.8	72	58	44	16
	6903ZZ			17	30	+0.021 0	27	7		h+18.8	64	52	38	13
	6003ZZ				35	+0.025 0	31	10		h+21.8	70	56	43	16
	6203ZZ				40		34	12		h+23.8	76	62	49	19
	6904ZZ	40 50 60	30~60	20	37		34	9		h+22.8	73	59	45	15
	6004ZZ				42		36	12		h+24.8	82	66	50	19		9
	6204ZZ				47		40	14		h+27.8	88	72	56	19		9
