斜角型拖链接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	开口方向	横梁	腔数	材质	颜色	允许温度	阻燃等级	附件	类型
JT-KXMSD	不可打开	桥式	单腔	工程塑料	黑色	-20°C~80℃	UL94-HB	接头	7系列拖链

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

接头

代码	类型		材质	颜色	允许温度	阻燃等级
JT-KVMSD	7系列拖链用	U型斜角型	工程塑料	黑色	-20°C~80℃	UL94-HB

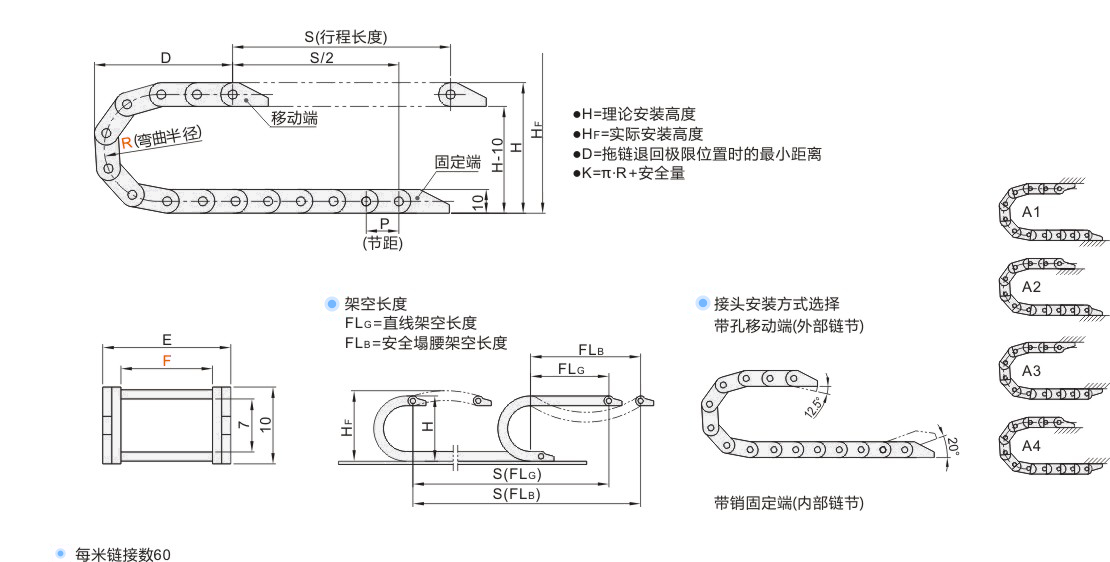

选型参数

拖链

型号		弯曲半径 R	链节数 N	接头	安装尺寸			实际安装高度HF	外宽 E	节距 P	最大电缆直径	最大架空负载（kg/m）	最大架空长度（m）	重量 (Kg/m)
代码	内宽F	弯曲半径 R	链节数 N	接头	H	D	K	实际安装高度HF	外宽 E	节距 P	最大电缆直径	最大架空负载（kg/m）	最大架空长度（m）	重量 (Kg/m)
JT-KXMSD	7	15	1~	JT-KVMSD-F7	40	37	81	50	12.5	16.7	5	0.1	0.5	≈0.08
JT-KXMSD	7	28	1~	JT-KVMSD-F7	72	55	140	82	12.5	16.7	5	0.1	0.5	≈0.08

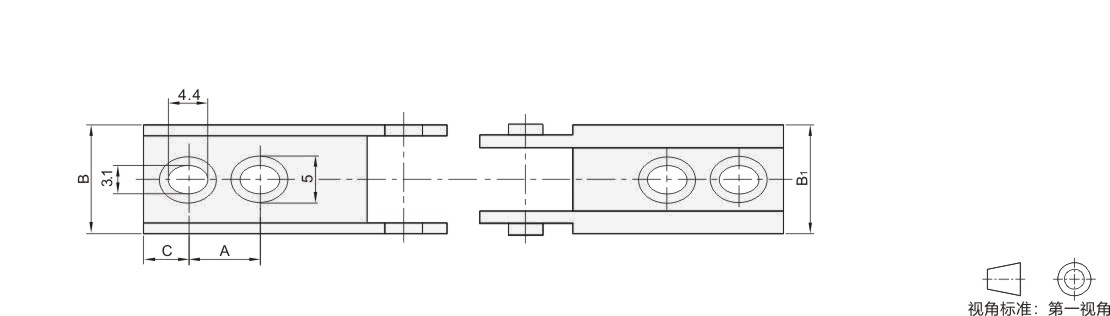

接头

型号			A	B	B1	C
代码		内宽F	A	B	B1	C
JT-KVMSD		7	8	12.1	12.1	5

暂未上传文档资料
