防松型长行程定位柱

图片仅供参考

防松型长行程定位柱

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	载荷	主体 / 材质	主体 / 硬度	主体 / 表面处理	销 / 材质	销 / 硬度	销 / 表面处理	弹簧 / 材质	使用温度范围	类型
JT-WBUSF	轻载	S45C	29~35HRC	发黑	S45C	57~63HRC 渗碳淬火	镀锌	SWP-B	-30~80℃	带防松型 ● 金属销

禁止使用螺丝尾端内六角孔进行装卸。
防松动处理在25℃以上环境中静置72小时以上，可达到最佳效果；
请注意在低温环境放置较短时间会使防松效果降低。

选型参数

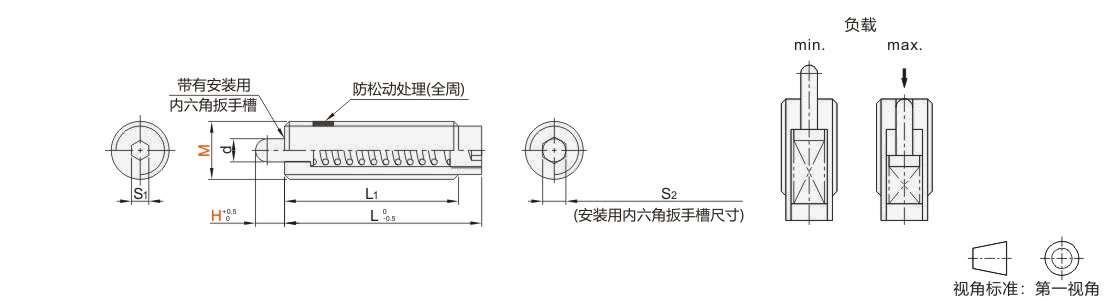

选型表

型号		H	d	L	L1	S1	S2	负载(N)
代码	M	H	d	L	L1	S1	S2	min.	max.
JT-WBUSF	8	3	3	25	25	2.5	3	5.8	9.8
	8	5	3	25	25	2.5	3	2.7	9.8
	10	5	4	34	30	3	4	5.8	14.7
	10	10	4	38	30	3	4	2.6
	12	5	5	35	35	4	5	5.6
	12	10	5	40	35	4	5	3.0	19.7

kgf=N×0.101972
