双衬型带法兰直线轴承

图片仅供参考

双衬型带法兰直线轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	轴套 / 材质	轴套 / 硬度	轴套 / 表面处理	滚珠 / 材质	保持架材质	密封圈材质	使用环境温度	类型
JT-RSKMQD	SUJ2	56HRC~	无电解镀镍	SUJ2	树脂	丁腈橡胶	-15～80°C	双衬型 ● 圆法兰型
JT-RSKMQU	SUJ2	56HRC~	无电解镀镍	SUJ2	不锈钢	丁腈橡胶	-15～120°C	双衬型 ● 圆法兰型
JT-RSKMFD	SUJ2	56HRC~	无电解镀镍	SUJ2	树脂	丁腈橡胶	-15～80°C	双衬型 ● 方法兰型
JT-RSKMFU	SUJ2	56HRC~	无电解镀镍	SUJ2	不锈钢	丁腈橡胶	-15～120°C	双衬型 ● 方法兰型
JT-RSKMOD	SUJ2	56HRC~	无电解镀镍	SUJ2	树脂	丁腈橡胶	-15～80°C	双衬型 ● 对边法兰型
JT-RSKMOU	SUJ2	56HRC~	无电解镀镍	SUJ2	不锈钢	丁腈橡胶	-15～120°C	双衬型 ● 对边法兰型

保持架材质树脂相当于DURACON M90。

选型参数

选型表

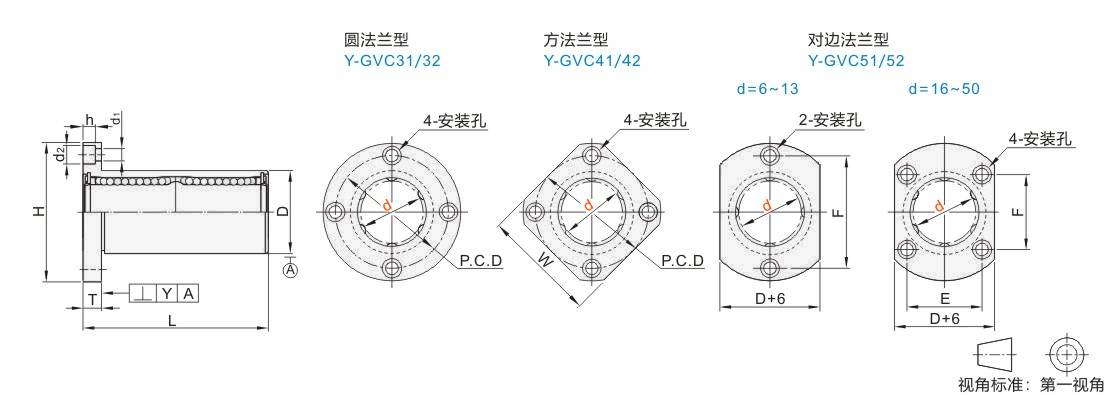

型号			D		L		H	T	d1	d2	h	P.C.D	W	E	F	偏心	垂直度 Y
代码	d		D		L		H	T	d1	d2	h	P.C.D	W	E	F	偏心	垂直度 Y
圆法兰型 JT-RSKMQD JT-RSKMQU 方法兰型 JT-RSKMFD JT-RSKMFU 对边法兰型 JT-RSKMOD JT-RSKMOU	6*	0 -0.010	12	0 -0.018	35	±0.3	28	5	3.5	6	3.1	20	22	—	20	0.014	0.014
	8		15	0 -0.018	45		32	5	3.5	6	3.1	24	25		24
	10		19	0 -0.021	55		40	6	4.5	7.5	4.1	29	30		29
	12		21		57		42					32	32		32
	13*		23		61		43					33	34		33
	16		28		70		48					38	37	22	31
	20	0 -0.012	32	0 -0.025	80		54	8	5.5	9	5.1	43	42	24	36	0.019	0.019
	25		40		112		62	8	5.5	9	5.1	51	50	32	40
	30		45		123		74	10	6.6	11	6.1	60	58	35	49
	35*	0 -0.015	52	0 -0.030	135		82	10	6.6	11	6.1	67	64	38	55	0.025	0.025
	40*		60		151		96	13	9	14	8.1	78	75	45	64
	50*		80		192		116	13	9	14	8.1	98	92	56	80

JT-RSKMQU/JT-RSKMFU/JT-RSKMOU不适用带*号的规格。

型号		基本额定负载		重量(g)
代码	d	C(动)N	Co(静)N	圆法兰型	方法兰型	对边法兰型
圆法兰型 JT-RSKMQD JT-RSKMQU 方法兰型 JT-RSKMFD JT-RSKMFU 对边法兰型 JT-RSKMOD JT-RSKMOU	6	320	525	30	23	25
	8	430	780	50	40	45
	10	585	995	95	75	85
	12	655	1115	95	85	100
	13	810	1565	125	105	120
	16	1225	2340	185	160	180
	20	1350	2735	255	220	245
	25	1455	3135	535	495	520
	30	2485	5485	675	585	640
	35	2650	6250	1020	930	940
	40	3430	8040	1550	1380	1420
	50	6080	15900	3600	3400	3430

1Kgf=9.81N
