外球面球轴承带座（铸造型）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 轴承座	材质 / 轴承	类型
UCFC...-TR	HT200灰铸铁	GCr15	凹凸圆形座外球面球轴承

选型参数

选型表

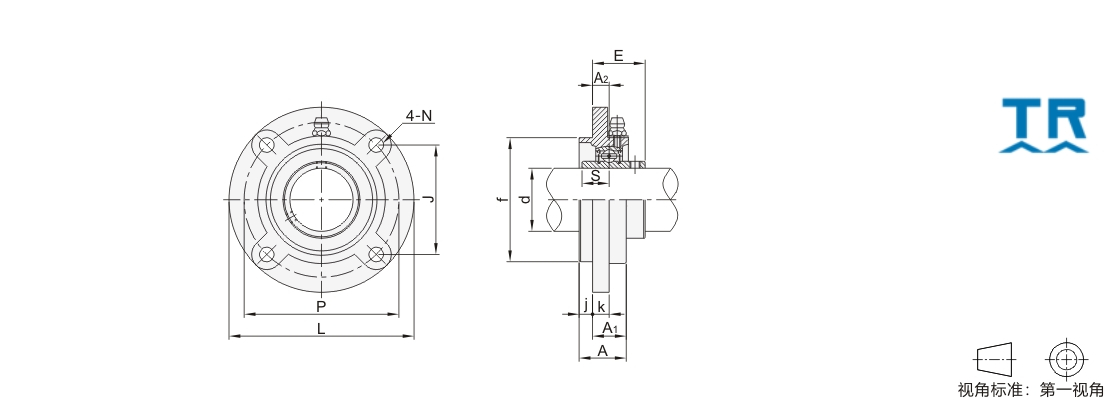

型号	d	L	P	A2	A1	A	j	K	N	J	f	S	E	螺栓	紧定扭力（N·m）	额定负荷(N)		重量（Kg）
型号	d	L	P	A2	A1	A	j	K	N	J	f	S	E	螺栓	紧定扭力（N·m）	动(Cr)	静(Cor)	重量（Kg）
JT-DMAMUSDCYP	12	90	70	10	19	23	4	5	10	49.5	55	11.5	25.9	M8	6~10	9550	4780	0.53
JT-DMAMUSUCYP	15																	0.52
JT-DMAMUSQCYP	17																	0.51
JT-DMAMUSD-TR	12	100	78		20.5	25.5	5	6	12	55.1	62	12.7	28.3	M10	12~21	12800	6650	0.72
JT-DMAMUSU-TR	15																	0.70
JT-DMAMUSQ-TR	17																	0.69
JT-DMAMUSF-TR	20																	0.67
JT-DMAMUSO-TR	25	115	90		21	27	6	7		63.6	70	14.3	29.7			14000	7880	0.98
JT-DMAMUSX-TR	30	125	100		23	31	8	8		70.7	80	15.9	32.2			19500	11200	1.33
JT-DMAMUSL-TR	35	135	110	11	26	34	8	9	14	77.8	90	17.5	36.4	M12	21~37	25700	15200	1.64
JT-DMAMUSM-TR	40	145	120	11		36	10	9	14	84.8	100	19	41.2	M12	21~37	29600	18200	2.04
JT-DMAMUSG-TR	45	160	132	10		38	12	10	16	93.3	105		40.2	M14	34~60	31850	20800	2.40
JT-DMAMUDS-TR	50	165	138	10	28	40		14	16	97.6	110		42.6	M14	34~60	35100	23200	2.83
JT-DMAMUDD-TR	55	185	150	13	30	42		13	19	106.1	125	22.2	46.4	M16	53~93	43550	29200	3.82
JT-DMAMUDU-TR	60	195	160	17	36	48		15		113.1	135	25.4	56.7			47800	32800	4.84
JT-DMAMUDQ-TR	65	205	170	16	35	49	14	15		120.2	145	25.4	55.7			57200	40000	5.43
JT-DMAMUDF-TR	70	215	177	17	38	52	14	16		125.1	150	30.2	61.4			60800	45000	6.28
JT-DMAMUDO-TR	75	220	184	18	39	55	16	17		130.1	160	33.3	62.5			66000	49500	7.18
JT-DMAMUDX-TR	80	240	200		42	58	16	18	23	141.4	170	33.3	67.3	M20	105~190	71500	54200	9.17
JT-DMAMUDL-TR	85	250	208		45	63	18	20		147.1	180	34.1	69.6			83200	63800	10.6
JT-DMAMUDM-TR	90	265	220	22	50	68	18	20		155.5	190	39.7	78.3			95900	71500	12.6
