70系列三节全伸展重载滑轨

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	宽度	材质	表面处理	类型
JT-HNXQF	70	A6063	本色阳极氧化	三节式 ● 全长伸展

特点：
滑轨主体使用高强度铝合金，承载高、美观；
滑轨自带限位，完全打开或关闭时生效；
单向滑动。
注意：滑轨默认侧面安装，若采用水平安装，负载能力下降到额定的25%或以下。
因生产批次不同，截面形状可能稍有不同。
安装推荐M8螺丝。
承重与重量仅供参考。
按根销售。

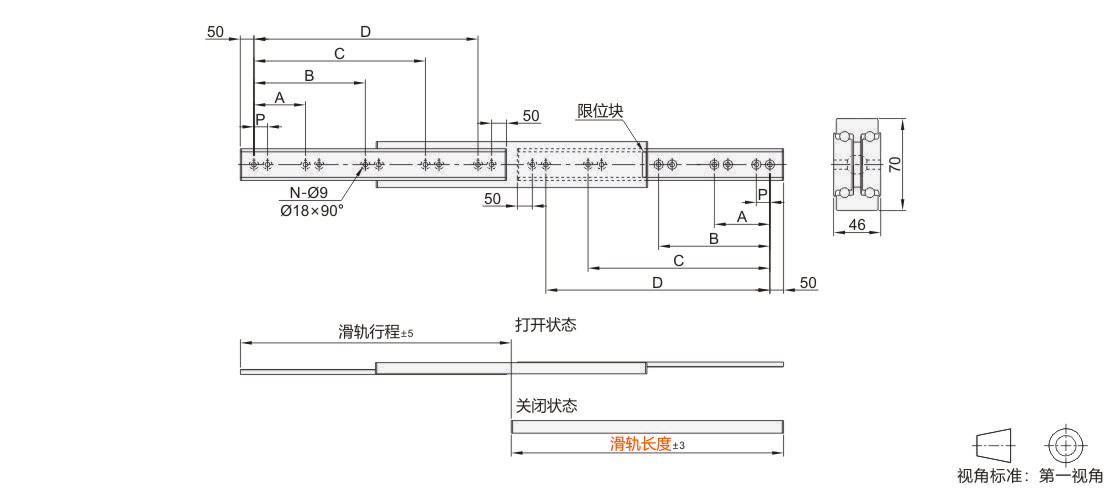

选型参数

选型表

型号		滑轨行程	A	B	C	D	N	P	承重 (1副)	参考重量 (kg/pcs)
代码	滑轨长度	滑轨行程	A	B	C	D	N	P	承重 (1副)	参考重量 (kg/pcs)
JT-HNXQF	400	400	－	－	－	180	8	100	290kgf	3.45
	450	450				230			300kgf	3.85
	500	500				280			300kgf	4.30
	550	550				330			290kgf	4.75
	600	600				380			285kgf	5.15
	650	650			215	430	12		280kgf	5.60
	700	700			240	480			275kgf	6.00
	750	750			265	530			270kgf	6.45
	800	800			290	580			260kgf	6.95
	850	850			315	630			255kgf	7.35
	900	900			340	680			250kgf	7.75
	950	950			365	730			245kgf	8.15
	1000	1000			390	780			240kgf	8.60
	1100	1100	220	440	660	880	20		225kgf	9.45
	1200	1200	245	490	735	980			215kgf	10.30
	1300	1300	270	540	810	1080			200kgf	11.20
	1400	1400	295	590	885	1180			190kgf	12.05
	1500	1500	320	640	960	1280			180kgf	12.90
	1600	1600	345	690	1035	1380			165kgf	13.75
	1700	1700	370	740	1110	1480			150kgf	14.60
	1800	1800	395	790	1185	1580			135kgf	15.50
