规格 *

蝶形铰链平型腰孔型

图片仅供参考

蝶形铰链平型腰孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-QAMUM	A6063-T5	拉丝本色阳极氧化	平型 ● 横向腰孔型
JT-VQAMUG	A6063-T5	喷砂本色阳极氧化	经济型平型 ● 横向腰孔型
JT-QAMMQ	A6063-T5	喷砂本色阳极氧化	经济型平型 ● 横竖向腰孔型

仅JT-QAMUM符合RoHS标准

建议使用超短头内六角圆柱头螺钉。

转轴位置有POM衬套，可防止金属之间摩擦。

选型参数

选型表

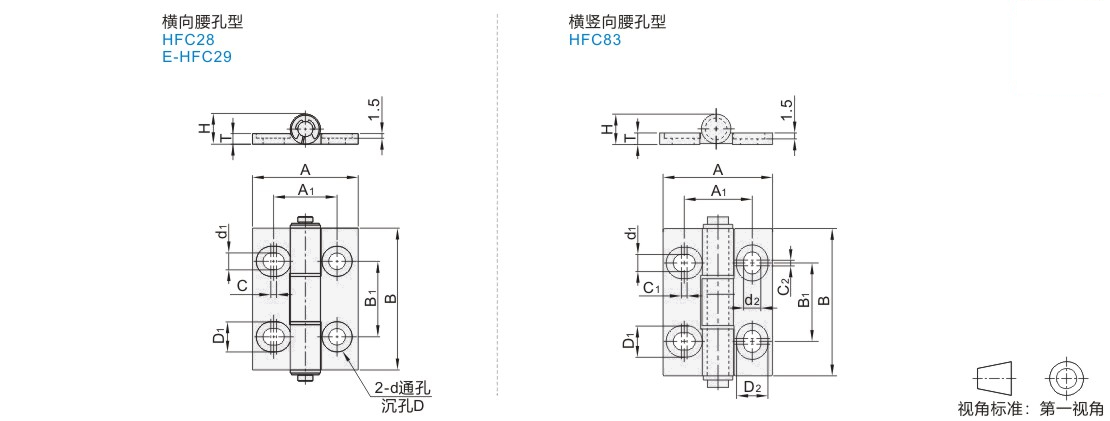

型号		A		B			A1			B1			H				D			T			d				d1			D1		C		负载 (kg)				参考重量 (kg/pcs)
代码	规格	A		B			A1			B1			H				D			T			d				d1			D1		C		负载 (kg)				参考重量 (kg/pcs)
JT-QAMUM JT-VQAMUG	47	35		47			21			25			10				10			3.8			5.5				5.5			10		1.5		10				0.020
	47A	48		47			32			30			11				11						6.5				6.5			11		2						0.035
	63	62		63			42			37			11				11						6.5				6.5			11		5						0.050

容许负载为使用2个时的数值。

型号							A		B			A1		B1				H				T		C1				C2			D1			d1			D2		d2			负载 (kg)		参考重量 (kg/pcs)
代码				规格			A		B			A1		B1				H				T		C1				C2			D1			d1			D2		d2			负载 (kg)		参考重量 (kg/pcs)
JT-QAMMQ				47			35		47			21.75		25				10				3.5		1.5				1.5			10			5.5			10		5.5			10		0.02
				47A			48		47			32		30				11						2				2			11			6.5			11		6.5					0.03
				63			62		63			42		37				11						5				5			11			6.5			11		6.5					0.05

容许负载为使用2个时的数值。
