分度销带法兰复位型螺纹安装球面

图片仅供参考

分度销带法兰复位型螺纹安装球面

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	销头形状	螺纹	旋钮 / 材质	旋钮 / 表面处理	主体 / 材质	主体 / 表面处理	销 / 材质	销 / 硬度	销 / 表面处理	弹簧 / 材质	法兰 / 材质	法兰 / 表面处理	锁紧螺帽 / 有无锁紧螺帽	锁紧螺帽 / 材质	锁紧螺帽 / 表面处理	类型
JT-WBXLM	复位型	球面型	细牙	A2017	黑色阳极氧化	SUM22	发黑	S45C	50～60 HRC	发黑	SUS631J1	SS400	铬酸盐光泽处理	无	一	一	带法兰型
JT-WBXMS	自锁型	球面型	细牙	A2017	黑色阳极氧化	SUM22	发黑	S45C	50～60 HRC	发黑	SUS631J1	SS400	铬酸盐光泽处理	无	一	一	带法兰型
JT-WBXLG	复位型	球面型	细牙	A2017	黑色阳极氧化	SUM22	发黑	S45C	50～60 HRC	发黑	SUS631J1	SS400	铬酸盐光泽处理	有	SS400	发黑	带法兰型
JT-WBXMD	自锁型	球面型	细牙	A2017	黑色阳极氧化	SUM22	发黑	S45C	50～60 HRC	发黑	SUS631J1	SS400	铬酸盐光泽处理	有	SS400	发黑	带法兰型

选型参数

选型表

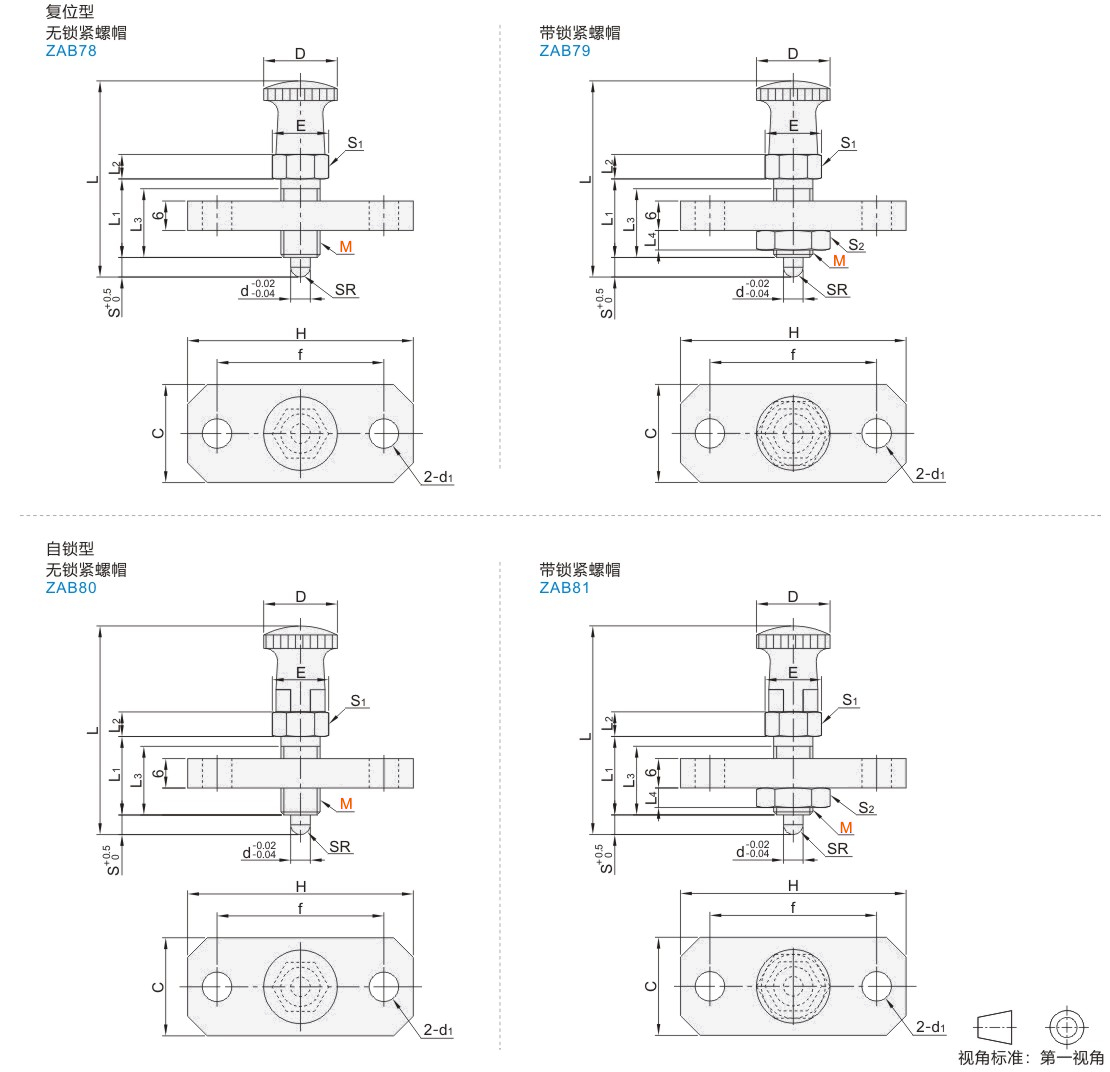

型号		螺距	d	S	D	E	L		L1	L2	L3	L4	S1	S2	SR	C	H	f	d1	负载(N)
代码	M	(细牙)	d	S	D	E	复位型	自锁型	L1	L2	L3	L4	S1	S2	SR	C	H	f	d1	min.	max.
复位型 JT-WBXLM JT-WBXLG 自锁型 JT-WBXMS JT-WBXMD	8	1	4	4	15	11.5	40	46	16	5	14	4	10	13	2	20	46	34	6	2.8	8.8
	8A		4	6	15	11.5	42	48	16		14	4	10	13	2		46	34		2.8	11.9
	10		5	5	18	13.8	45	50	17		15	5	12	17	2.5		48	36		4.8	11.3
	10A		5	8	18	13.8	48	53	17		15	5	12	17	2.5		48	36		4.8	15.7
	12	1.5	6	6	21	16.2	54.5	60.5	20	6	17	6	14	19	3	22	55	40	8	6.3	14.4
	12A		6	10	21	16.2	58.5	64.5	20	6	17	6	14	19	3	22	55	40		6.3	19.8
	16		8	7	26	21.9	68	75.5	26	8	23	8	19	24	4	25	60	45		7	17.6
	16A		8	12	26	21.9	73	80.5	26	8	23	8	19	24	4	25	60	45		7	24.8
