带轮槽型（齿距）

表面处理

齿面宽度

选型参数

齿数 *

齿槽宽度A(mm) *

8~103/1

轴承内径d(mm) *

图片仅供参考

圆弧齿同步轮惰轮两侧双轴承型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	齿距	材质 / 本体	材质 / 法兰	材质 / 轴承	表面处理 / 带轮	表面处理 / 法兰	类型
JT-VDNUD-S2M	S2M	2.0	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	双轴承型
JT-VDNUU-S2M	S2M	2.0	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	双轴承型
JT-VDNUD-S3M	S3M	3.0	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	双轴承型
JT-VDNUU-S3M	S3M	3.0	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	双轴承型
JT-VDNUD-S5M	S5M	5.0	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	双轴承型
JT-VDNUU-S5M	S5M	5.0	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	双轴承型
JT-VDNUD-S8M	S8M	8.0	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	双轴承型
JT-VDNUU-S8M	S8M	8.0	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	双轴承型
JT-VDNUD-H3M	H3M	3.0	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	双轴承型
JT-VDNUU-H3M	H3M	3.0	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	双轴承型
JT-VDNUD-H5M	H5M	5.0	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	双轴承型
JT-VDNUU-H5M	H5M	5.0	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	双轴承型
JT-VDNUD-H8M	H8M	8.0	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	双轴承型
JT-VDNUU-H8M	H8M	8.0	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	双轴承型

轴承精度：GB/T 307.1 0 级
相当于：JIS B 1514 0 级

轴承尺寸表

d	轴承型号×数量	D	B	dh
3	BAF673ZZ×2	6	2.5	5
4	BAF674ZZ×2	7	2.5	6
5	BAF695ZZ×2	13	4	11
6	BAF696ZZ×2	15	5	13
8	BAF698ZZ×2	19	6	16.5
10	BAY6900ZZ×2	22	6	19.5
12	BAY6001ZZ×2	28	8	25
15	BAY6002ZZ×2	32	9	29
20	BAY6004ZZ×2	42	12	37
25	BAY6005ZZ×2	47	12	42
30	BAY6206ZZ×2	62	16	56

不指定轴承品牌，轴承为压入式。

选型参数

选型表

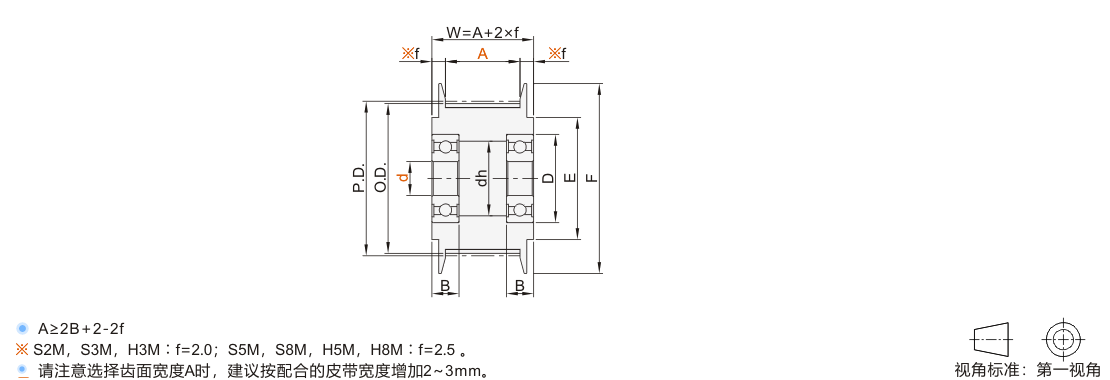

型号		A 最小单位1	d	P.D.	O.D.	F	E
代码	齿数	A 最小单位1	d	P.D.	O.D.	F	E
JT-VDNUD-S2M JT-VDNUU-S2M	20	8~60	3 4	12.73	12.22	16	10
	30		3 4	19.10	18.59	22	14
	32		3 4 5	20.37	19.86	26	16
	36	8~103	3 4 5 6	22.92	22.41	28	18
	40		3 4 5 6	25.46	24.96	30	20
	48		3 4 5 6 8 10	30.56	30.05	35	25
	50		3 4 5 6 8 10	31.83	31.32	35	25
	60		3 4 5 6 8 10 12	38.20	37.69	44	32
JT-VDNUD-S3M JT-VDNUU-S3M JT-VDNUD-H3M JT-VDNUU-H3M	20	8~60	3 4	19.10	18.34	22	14
	24	8~103	3 4 5	22.92	22.16	26	16
	25		3 4 5 6	23.87	23.11	28	18
	26			24.83	24.JT-VMPSLCSFZMPNZFZ	28	18
	28			26.74	25.98	30	20
	30		3 4 5 6 8	28.65	27.89	32	23
	32		3 4 5 6 8 10	30.56	29.8	35	25
	36		3 4 5 6 8 10	34.38	33.62	40	28
	40		3 4 5 6 8 10 12	38.20	37.44	44	32
	44		3 4 5 6 8 10 12 15	42.02	41.25	48	36
	48		3 4 5 6 8 10 12 15	45.84	45.JT-VMPSLCSFZMPNZFZ	50	38
	50		5 6 8 10 12 15	47.75	46.98	52	40
	60		5 6 8 10 12 15 20	57.30	56.53	61	46
JT-VDNUD-S8M JT-VDNUU-S8M JT-VDNUD-H8M JT-VDNUU-H8M	22	12~103	5 6 8 10 12 15	56.02	54.65	61	45
	24		5 6 8 10 12 15 20	61.12	59.74	67	50
	25		5 6 8 10 12 15 20 25	63.66	62.29	70	56
	26		5 6 8 10 12 15 20 25	66.21	64.84	74	58
	28		8 10 12 15 20 25	71.30	69.93	80	60
	30		8 10 12 15 20 25 30	76.39	75.02	87	67
	32			81.49	80.12	87	67
	34			86.58	85.21	95	75
	40			101.86	100.49	111	90
JT-VDNUD-S5M JT-VDNUU-S5M	16	8~103	3 4 5 6	25.46	24.5	32	20
	18		3 4 5 6	28.65	27.69	33	22
	20		3 4 5 6 8	31.83	30.87	36	24
	22		3 4 5 6 8 10	35.01	34.05	40	27
	24			38.20	37.24	45	30
	25			39.79	38.83	45	30
	26		3 4 5 6 8 10 12 15	41.38	40.42	48	35
	28			44.56	43.60	48	35
	30			47.75	46.79	52	36
	32		5 6 8 10 12 15	50.93	49.97	55	40
	36		5 6 8 10 12 15	57.30	56.34	61	45
	40		5 6 8 10 12 15 20	63.66	62.70	67	50
	44		5 6 8 10 12 15 20 25	70.03	69.JT-VMPSLCSFZMPNZFZ	74	58
	48		8 10 12 15 20 25	76.39	75.43	83	63
	50		8 10 12 15 20 25 30	79.58	78.62	87	67
JT-VDNUD-H5M JT-VDNUU-H5M	18	8~103	3 4 5 6	28.65	27.51	33	22
	20		3 4 5 6 8	31.83	30.69	36	24
	22		3 4 5 6 8 10	35.01	33.87	40	27
	24			38.20	37.06	45	30
	25			39.79	38.65	45	30
	26		3 4 5 6 8 10 12 15	41.38	40.24	48	35
	28			44.56	43.42	48	35
	30			47.75	46.61	52	36
	32		5 6 8 10 12 15	50.93	49.79	55	40
	34			54.11	52.97	61	45
	36			57.30	56.16	61	45
	40		5 6 8 10 12 15 20	63.66	62.52	67	50
	44		5 6 8 10 12 15 20 25	70.03	68.89	74	58
	48		8 10 12 15 20 25	76.39	75.25	83	63
	50		8 10 12 15 20 25 30	79.58	78.44	87	67

可选加工参数

暂未上传文档资料
