拖链用竖隔片

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

拖链

代码	开口方向	横梁	腔数	材质	颜色	允许温度	阻燃等级	附件	类型
JT-KXPSD	内外径打开	桥式	单腔	工程塑料	黑色	-20°C~80℃	UL94-HB	接头	45系列拖链
JT-KXPSU	内外径打开	全封闭式	单腔	工程塑料	黑色	-20°C~80℃	UL94-HB	接头	45系列拖链

本系列拖链标准型号包含一套接头（移动端、固定端各一个）。
本系列拖链不包含分隔片，分隔片需单独购买。

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

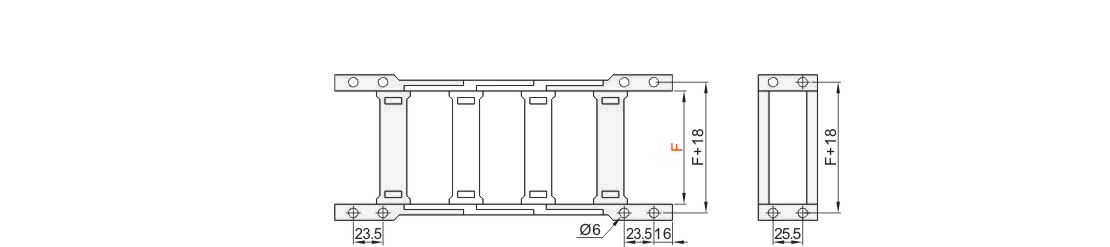

接头

代码	类型		材质	颜色	允许温度	阻燃等级
JT-KVPSD	加强型45系列拖链用	方型	工程塑料	黑色	-20°C~80℃	UL94-HB

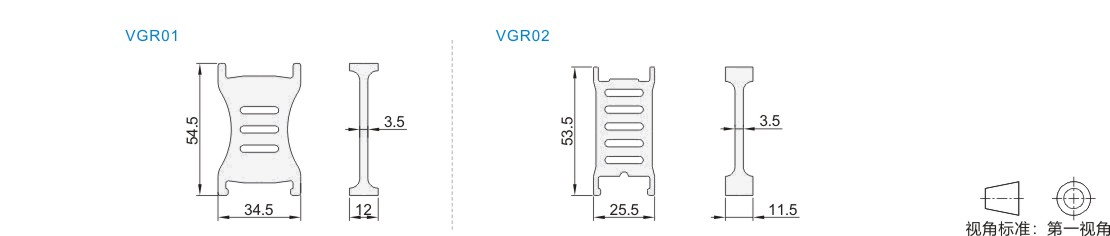

分隔片

代码	类型	材质	颜色	允许温度	阻燃等级	适用拖链代码
JT-KSPSD	加强型 45系列拖链用	工程塑料	黑色	-20°C~80℃	UL94-HB	JT-KXPSD
JT-KSPSU	加强型 45系列拖链用	工程塑料	黑色	-20°C~80℃	UL94-HB	JT-KXPSU

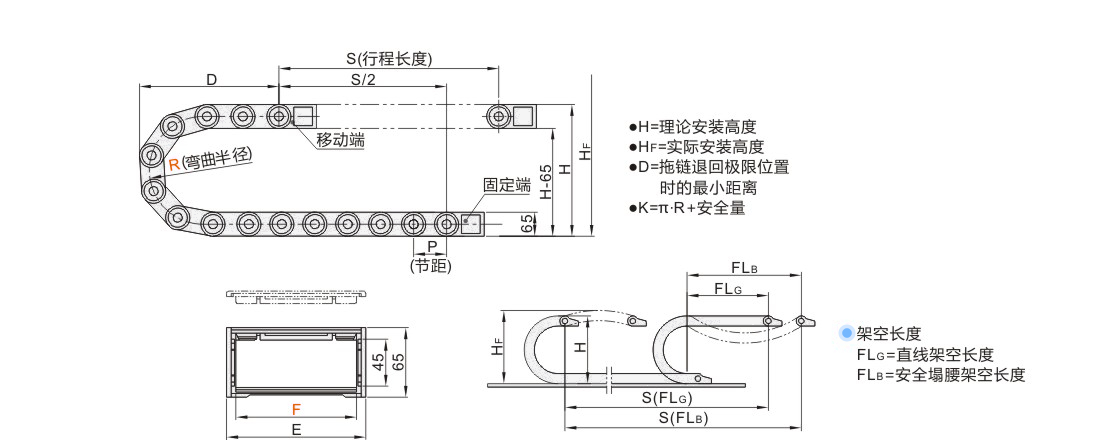

选型参数

拖链

型号		弯曲半径R	链节数 N	接头	安装尺寸			实际安装高度HF	外宽 E	节距 P	最大电缆直径	最大架空长度（m）	最大允许行程(m)	最大允许垂直悬挂(m)	重量 (kg/m)
代码	内宽F	弯曲半径R	链节数 N	接头	H	D	K	实际安装高度HF	外宽 E	节距 P	最大电缆直径	最大架空长度（m）	最大允许行程(m)	最大允许垂直悬挂(m)	重量 (kg/m)
JT-KXPSD	50	75	1~	JT-KVPSD-F50	215	195	480	275	78	80	40	2.8	80	30	≈1.97
		100			265	220	560	325
		125			315	245	640	375
		150			365	270	720	425
		200			465	320	880	525
		250			565	370	1035	625
	60	75		JT-KVPSD-F60	215	195	480	275	88						≈2.16
		100			265	220	560	325
		125			315	245	640	375
		150			365	270	720	425
		200			465	320	880	525
		250			565	370	1035	625
	75	75		JT-KVPSD-F75	215	195	480	275	103						≈2.32
		100			265	220	560	325
		125			315	245	640	375
		150			365	270	720	425
		200			465	320	880	525
		250			565	370	1035	625
	100	75		JT-KVPSD-F100	215	195	480	275	128						≈2.54
		100			265	220	560	325
		125			315	245	640	375
		150			365	270	720	425
		200			465	320	880	525
		250			565	370	1035	625
	125	75		JT-KVPSD-F125	215	195	480	275	153						≈2.74
		100			265	220	560	325
		125			315	245	640	375
		150			365	270	720	425
		200			465	320	880	525
		250			565	370	1035	625
	150	75		JT-KVPSD-F150	215	195	480	275	178						≈2.93
		100			265	220	560	325
		125			315	245	640	375
		150			365	270	720	425
		200			465	320	880	525
		250			565	370	1035	625
	175	75		JT-KVPSD-F175	215	195	480	275	203						≈3.06
		100			265	220	560	325
		125			315	245	640	375
		150			365	270	720	425
		200			465	320	880	525
		250			565	370	1035	625
	200	75		JT-KVPSD-F200	215	195	480	275	228						≈3.28
		100			265	220	560	325
		125			315	245	640	375
		150			365	270	720	425
		200			465	320	880	525
		250			565	370	1035	625
	250	75		JT-KVPSD-F250	215	195	480	275	278						≈3.46
		100			265	220	560	325
		125			315	245	640	375
		150			365	270	720	425
		200			465	320	880	525
		250			565	370	1035	625
JT-KXPSU	75	100	1~	JT-KVPSD-F75	265	220	560	325	103	80	40	2.8	80	30	≈2.51
		125			315	245	640	375
		150			365	270	720	425
		200			465	320	880	525
		250			565	370	1035	625
	100	100		JT-KVPSD-F100	265	220	560	325	128						≈2.7
		125			315	245	640	375
		150			365	270	720	425
		200			465	320	880	525
		250			565	370	1035	625
	130	100		JT-KVPSD-F130	265	220	560	325	158						≈3.01
		125			315	245	640	375
		150			365	270	720	425
		200			465	320	880	525
		250			565	370	1035	625
	150	100		JT-KVPSD-F150	265	220	560	325	178						≈3.1
		125			315	245	640	375
		150			365	270	720	425
		200			465	320	880	525
		250			565	370	1035	625

接头

型号
代码	内宽F
JT-KVPSD	50
	60
	75
	100
	125
	130
	150
	175
	200
	250

暂未上传文档资料
