大头球面外螺纹定位销
图片仅供参考
收藏 分享

大头球面外螺纹定位销

产品属性： 形状 大头形 公差等级 Dg6 尺寸选择 P尺寸选择型 安装侧端面形状 外螺纹型 导入侧端面形状 无 导入头部形状 球面形 肩部 无肩型 形状筛选 定位销 无肩大头球面形 种类筛选 定位销
产品型号： 请点击左侧选项进行选型
代码代码分类材质硬度表面处理
JT-RALSDP尺寸选择型 / 圆型SKS3淬火硬度58~61HRC—
JT-RALDXP尺寸选择型 / 多棱型SKS3淬火硬度58~61HRC—
JT-RALSUP尺寸选择型 / 圆型SKS3淬火硬度58~61HRC ,镀层硬度850HV~镀硬铬+抛光 , 镀层厚度3~5μm
JT-RALDLP尺寸选择型 / 多棱型SKS3淬火硬度58~61HRC ,镀层硬度850HV~镀硬铬+抛光 , 镀层厚度3~5μm
JT-RALSXP尺寸选择型 / 圆型SUS304——
JT-RALUDP尺寸选择型 / 多棱型SUS304——
JT-RALDDP尺寸选择型 / 圆型SUS440C淬火硬度48~53HRC抛光
JT-RALUXP尺寸选择型 / 多棱型SUS440C淬火硬度48~53HRC抛光
JT-RALDOP尺寸选择型 / 圆型SUJ2淬火硬度HRC56~ , 镀层硬度850HV~镀硬铬 ,镀层厚度3~5µm
JT-RALQSP尺寸选择型 / 多棱型SUJ2淬火硬度HRC56~ , 镀层硬度850HV~镀硬铬 ,镀层厚度3~5µm

SUS440C型的D部带有识别槽。
工艺孔加工条件：D·L≥4且P≥6。(工艺孔详细尺寸见产品简介)

选型参数

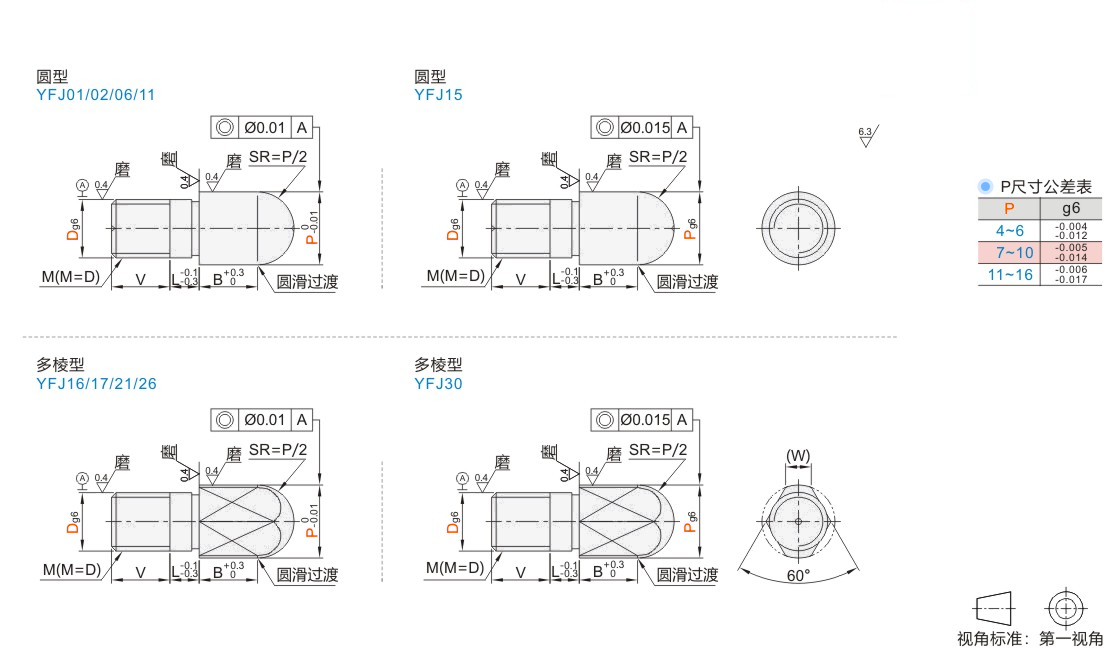

选型表

型号PLBV(W)M
代码Dg6
圆型 多棱型
JT-RALSD JT-RALDX
JT-RALSU JT-RALDL
JT-RALSX JT-RALUD
JT-RALDD JT-RALUX
JT-RALDO JT-RALQS

3-0.002
-0.008		4 5 6254.51.5M3
4-0.004
-0.012		5 6 7661.8M4
5 6 7 837.52.2M5
6 7 8 9 10893M6
8-0.005
-0.014		 9 10 11 12 135123.5M8
10 11 12 1310154M10
12-0.006
-0.017		 15 168185M12

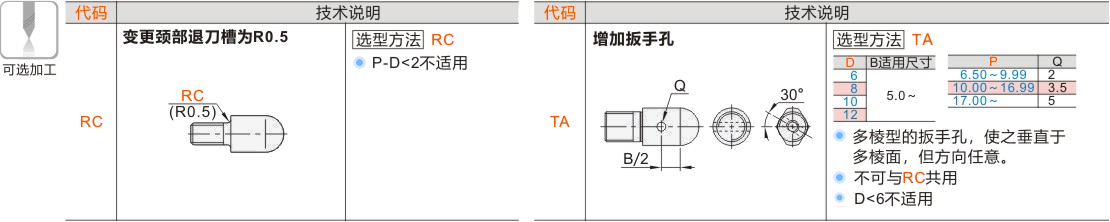

可选加工参数
