长行程定位柱带防松内六角孔安装型
图片仅供参考
收藏 分享

长行程定位柱带防松内六角孔安装型

产品属性： 主体材质 S45C 安装方式 内六角孔 主体表面处理 发黑 端头形状 球面型 载荷 轻载 弹簧材质 SWP-B 有无防松 有 销材质 S45C 销类型 金属销 种类筛选 定位柱
产品型号： 请点击左侧选项进行选型
代码载荷
主体
 / 材质		主体
 / 硬度		主体
 / 表面处理		销
 / 材质		销
 / 硬度		销
 / 表面处理		弹簧 / 材质使用温度
类型
JT-WBFMD轻载S45C29~35HRC发黑S45C57~63HRC
渗碳淬火		发黑SWP-B-30~80℃长行程极短碳钢型 ● 金属销
JT-WBFMQ轻载S45C29~35HRC发黑S45C57~63HRC
渗碳淬火		镀锌SWP-B-30~80℃长行程短碳钢型 ● 金属销

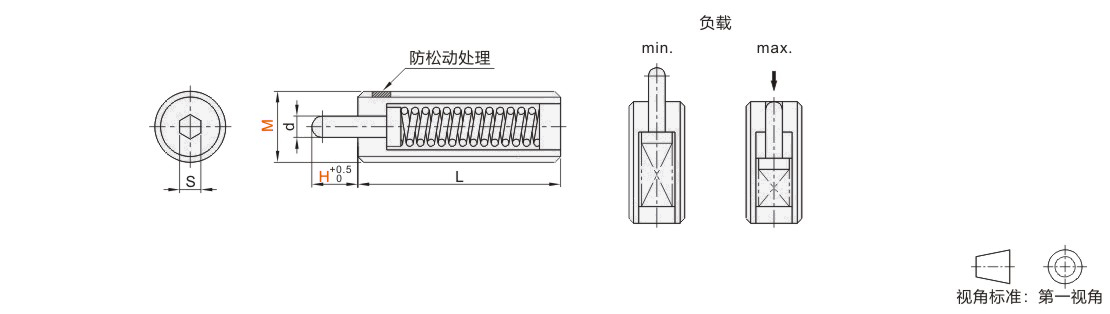

选型参数

选型表

型号HdLS负载(N)
代码Mmin.max.
(长行程极短碳钢型)
JT-WBFMD		1255.51945.716.2
10232.715.9
15302.516.7
161082453.622.6
15333.321.1
2038321.9
(长行程短碳钢型)
JT-WBFMQ		1053.82237.618.1
10302.916.4
1255.52245.618.2
10304.822.4
15396.122.5

                                                                                                                                                                             kgf=N×0.101972
