高速旋转接头弯型外螺纹

图片仅供参考

高速旋转接头弯型外螺纹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	主体 / 材质	主体 / 表面处理	类型
JT-LTRQSX	PBT+黄铜	镀镍	外螺纹 ● 弯接头

选型参数

选型表

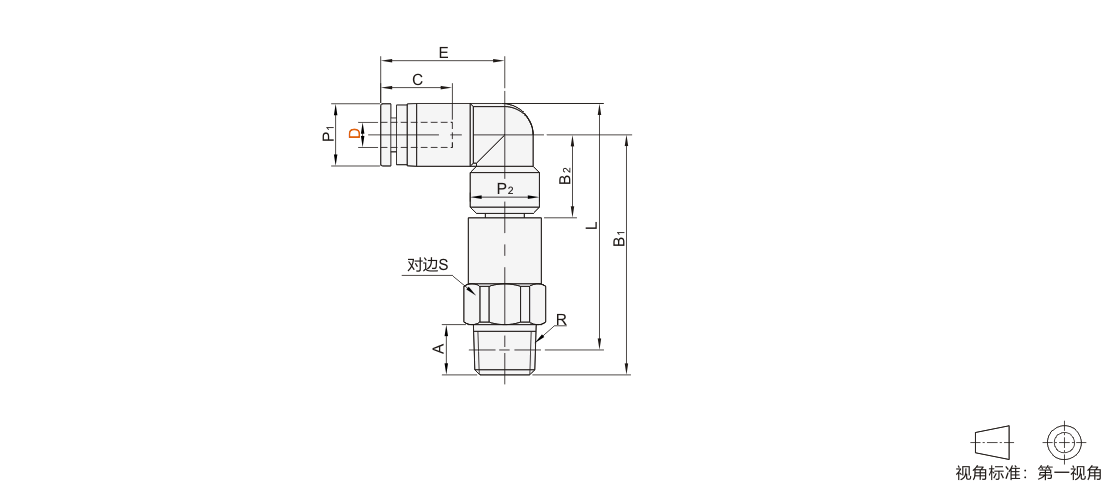

型号		公称型号	R	A	B1	B2	L	P1	P2	C	E	S	容许转速 (r.p.m)	空转扭矩 (g-cm)	有效截面积 (mm²)	重量 (g)
代码	D	公称型号	R	A	B1	B2	L	P1	P2	C	E	S	容许转速 (r.p.m)	空转扭矩 (g-cm)	有效截面积 (mm²)	重量 (g)
JT-LTRQSX	4	M5	M5	3	33.7	13.2	35.7	10	11.6	14.9	19.7	12	1500	150	2.2	21
	4	1	R1/8	8	38.2	13.2	39.2	10	11.6	14.9	19.7	12	1500		4.1	26
	6	1	R1/8	8	44.5	16.5	46.7	12.5	16.6	17	22.8	17	1200		10	47
	6	2	R1/4	11	47.5	16.5	47.7	12.5		17	22.8				10.5	53
	8	1	R1/8	8	45.5	17.5	48.7	14.5		18.2	25.7				11.5	50
	8	2	R1/4	11	48.5	17.5	49.7	14.5		18.2	25.7				13	56
	10	3	R3/8	12	56.9	21.4	59.3	17	23.6	20.7	29.5	24	900	250	27.2	109
	10	4	R1/2	15	59.9	21.4	60.4	0.5	23.6	20.7	29.5	24	900	250	27	126
