还有0项未选择重置

选择代码

代码参数

台阶位置

材质

螺纹旋向

表面处理

配合形式

选型参数

丝杠外径D(mm) *

丝杠长度L(mm) *

40~1200/0.5

台阶长度S(mm) *

2~320/0.5

台阶直径Q(mm) *

图片仅供参考

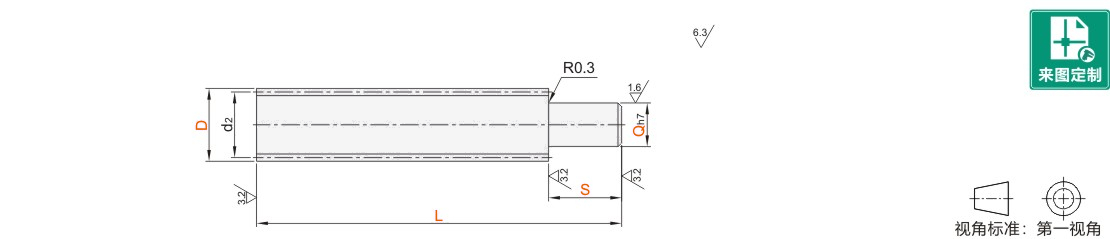

30度梯形丝杠一端一阶型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

通配型梯形丝杠和螺帽配合会有较大间隙，如需紧配请选择标准型。

丝杠端部存在工艺孔。

选型参数

选型表

型号		最小单位0.5		Q 选择	螺距 P	有效直径 d2	螺纹牙根直径 (min)	螺纹升角
代码	D	L	S	Q 选择	螺距 P	有效直径 d2	螺纹牙根直径 (min)	螺纹升角
左旋 JT-IQISU JT-IQISX JT-IQISL 右旋 JT-IQIDU JT-IQIDX JT-IQIDL	(8)	50~500	3≤S≤Q×8 Q=6~9时 3≤S≤Q×6	6	1.5	7.25	5.9	3°46´
	10	40~500		6 7	2	9	7.2	4°03´
	12			6 7 8 9	2	11	9.2	3°19´
	14			6 7 8 9 10	3	12.5	10.1	4°22´
	16	70~1000		6 7 8 9 10 12	3	14.5	12.1	3°46´
	18	120~1200		8 9 10 12	4	16	13.1	4°33´
	20			9 10 12 14 15	4	18	15.1	4°03´
	22			9 10 12 14 15	5	19.5	16.1	4°40´
	25			10 12 14 15 16 17		22.5	19	4°03´
	28			12 14 15 16 17 20		25.5	22	3°34´
	32	150~1200		12 14 15 16 17 20 25	6	29	24.5	3°46´
	36			16 17 20 25		33	28.5	3°19´
	40			17 20 25 30		37	32.5	2°57´
	(50)	200~1200		25 30 35 40	8	46	40.4	3°10´

( )内的规格不适用JT-IQISL/JT-IQIDL通配型。 D=8时，2≤S≤Q×7

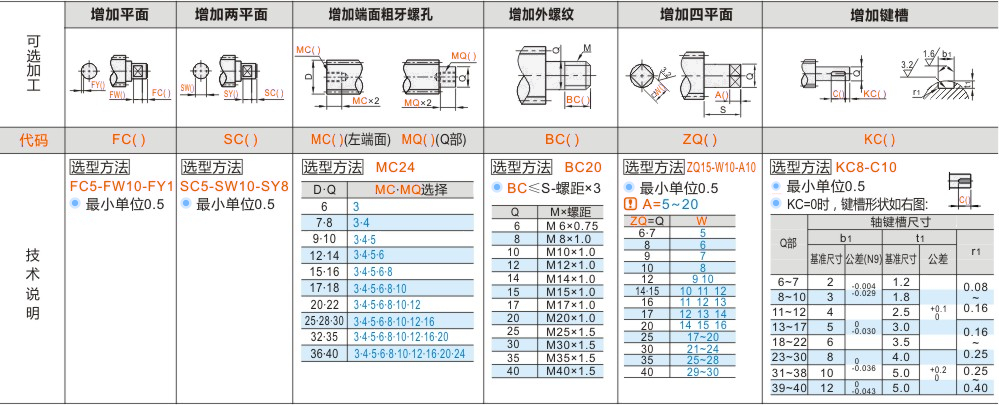

同时进行增加四平面加工和增加螺孔加工

与增加平面加工、增加两平面加工、增加四平面加工、
增加键槽加工组合时，各相关关系为任意选择。
同1根轴上，同时使用多个可选加工时，因可选加工位
置关系，有时会无法加工。

可选加工参数

暂未上传文档资料

30度梯形丝杠 一端一阶型
