方形丝杠支座组件固定侧垂直安装

图片仅供参考

方形丝杠支座组件固定侧垂直安装

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / ①③⑥	材质 / ④	表面处理 / ①③④⑥	类型
JT-IVXFG	S45C	SUJ2	发黑	中心高指定型 ● 固定侧

①②③为一体，请勿拆解，否则将影响精度。

轴承已经封入适量锂皂基抗极压润滑脂。

使用经预压调整后的JIS 5级的角接触球轴承、最适用于高精度、

高速旋转用途。

构成零件

编号	零件名称	数量
①	轴承座本体	1
②	角接触球轴承 5级	1对
③	轴承盖	1
④	间隔环	2
⑤	内六角紧定螺丝附铜片	2
⑥	紧固螺帽	1
⑦	油封(Ø8以下1个)	2

选型参数

选型表

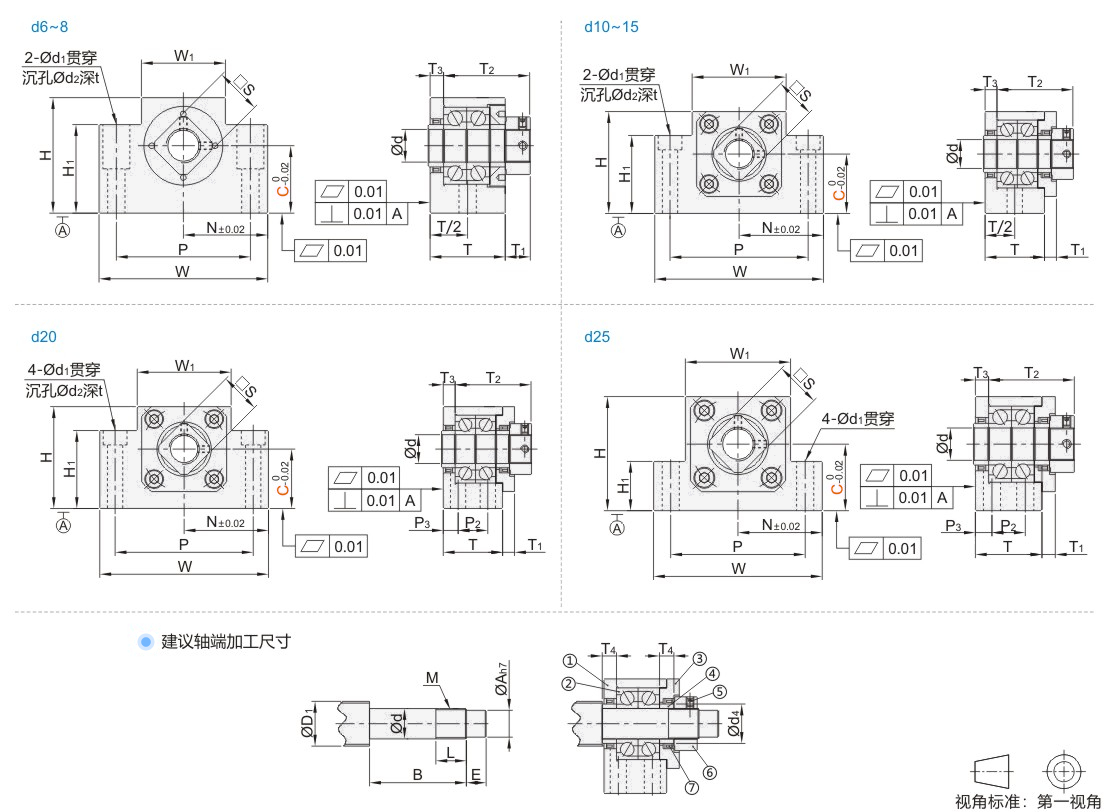

型号		C 最小单位0.5	Ød	T	T1	T2	T3	W	H	W1	H1	P	N	P2	P3	Ød1	Ød2	t	S
代码	规格	C 最小单位0.5	Ød	T	T1	T2	T3	W	H	W1	H1	P	N	P2	P3	Ød1	Ød2	t	S
JT-IVXFG	6	11~30	6	20	5.5	22	3.5	42	C+12	18	C+7	30	21	—	—	5.5	9.5	11	12
	8	14~35	8	23	7	26	4	52	C+15	25	C+9	38	26			6.6	11	12	14
	10	18~40	10	24	6	29.5	6	70	C+18	36	C+10	52	35			9	14	11	16
	12	18~40	12	24		29.5	6	70	C+18	36		52	35			9	14	11	19
	15	20~40	15	25		32	5	80	C+19	41		60	40			11	17	15	22
	15B	20~40	15	25		36	5	80	C+19	41		60	40						22
	20	28~50	20	42	10	50	10	95	C+28	56	C+15	75	47.5	22	10				30
	25	33~60	25	48	13	60	14	105	C+33	66	C-10	85	52.5	30	9		—	—	35

型号		油封适用轴径 Ød4	建议轴端加工尺寸
型号			搭配丝杠轴径	轴端部外径		轴端部加工尺寸			公称螺纹		间隔环长度
代码	规格		ØD1	Ød		ØA	B	E	M	L	T4
JT-IVXFG	6	9.4	8/10	6	-0.005 -0.012	5	27	8	M6×0.75	6	5
	8	11.4	10/12	8	-0.005 -0.012	6.5	31.5	7.5	M8×1.0	7	5.5
	10	14.4	12/14/15	10	-0.005 -0.012	8	36	15	M10×1.0	11
	12	15.4	14/15/16	12	-0.005 -0.012	10	36	15	M12×1.0	11
	15	19.4	18/20	15	-0.005 -0.014	12	47	20	M15×1.0	18	6
	15B	19.4	18/20	15	-0.005 -0.014	12	47	20	M15×1.0	18	10
	20	25.4	25/28/30	20	-0.005 -0.014	17	62	25	M20×1.0	17	11
	25	31.4	30/32/36	25	-0.005 -0.014	22	75	18	M25×1.5	22	15
