选型参数

公制普通螺纹M(mm) *

DIN580吊环螺钉

图片仅供参考

DIN580吊环螺钉

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	类型
JT-YXASM	C20	DIN580碳钢吊环螺钉 ● 无螺母

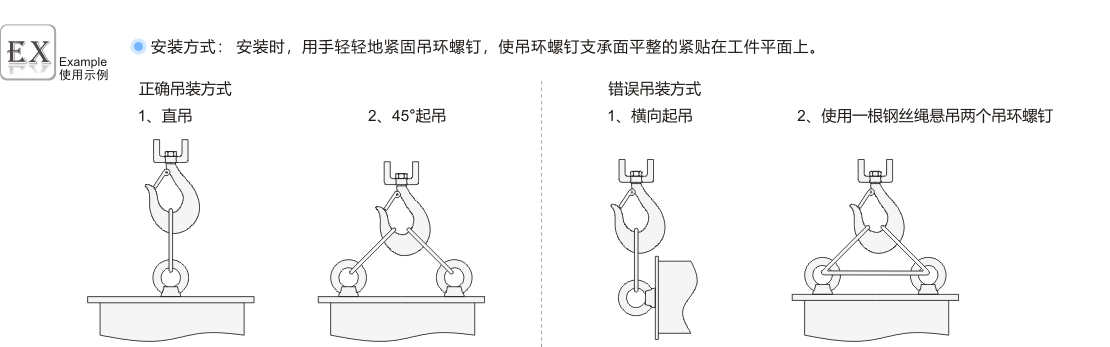

禁止使用管钳或敲击扳手

选型参数

选型表

型号		螺距P	载荷(T)	a	b	D	E	F	G	H	V	重量(kg)
代码	M	螺距P	载荷(T)	a	b	D	E	F	G	H	V	重量(kg)
JT-YXASM	8	1.25	0.14	36	20	8	20	6	10	36	13	0.11
	10	1.5	0.23	45	25	10	25	8	12	44	17	0.11
	12	1.75	0.34	54	30	12	30	10	14	53	20.5	0.16
	14	2	0.6	63	35	14	35	12	16	62	27	0.27
	16	2	0.7	63	35	14	35	12	16	63	27	0.28
	20	2.5	1.2	72	40	16	40	14	19	72	30	0.47
	24	3	1.8	90	50	20	50	18	24	90	36	0.86
	30	3.5	3.6	108	60	24	65	22	28	109	45	1.74
	36	4	5.1	126	70	28	75	26	32	128	54	2.65
	42	4.5	7	144	80	32	85	30	38	146	63	3.68
	48	5	8.6	166	90	38	100	35	46	168	68	6
	56	5.5	11.5	184	100	42	110	38	50	187	78	8.8
	64	6	16	206	110	48	120	42	58	207	90	12.23
	72		21	260	140	60	150	50	72	260	100	23.68
	80		28	296	160	68	170	55	80	298	112	34.55

工作极限载荷表

起吊方式

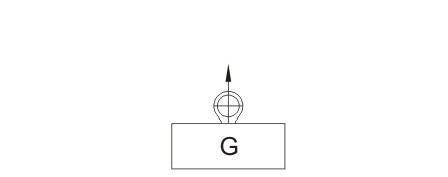

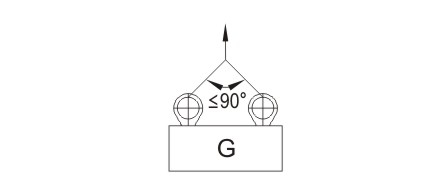

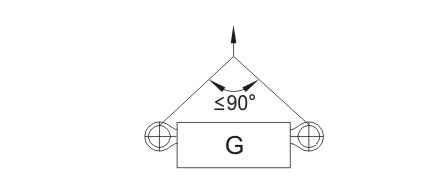

起吊方式		单吊点轴向垂直工作安全极限载荷 (WLL)t	双吊点轴向方向，起吊夹角≤90°时，成对吊环螺钉的最大安全工作载荷 (WLL)t	双吊点水平方向，起吊夹角≤90°时，成对吊环螺钉的最大安全工作载荷 (WLL)t
代码	螺纹	工作极限载荷(吨)
JT-YXASM	M8	0.14	0.2	0.14
	M10	0.23	0.32	0.23
	M12	0.34	0.48	0.34
	M14	0.6	0.84	0.6
	M16	0.7	0.98	0.7
	M20	1.2	1.68	1.2
	M24	1.8	2.52	1.8
	M30	3.6	5.04	3.6
	M36	5.1	7.14	5.1
	M42	7	9.8	7
	M48	8.6	12.04	8.6
	M56	11.5	16.1	11.5
	M64	16	22.4	16
	M72	21	29.4	21
	M80	28	39.2	28

暂未上传文档资料
