波纹形真空吸盘组件直立配管型内螺纹接管

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	安装连接方式	接管方式	吸盘类型	类型
JT-UVZUS	直立配管弹簧型	内螺纹接管型	WEA20	带缓冲型

选型参数

选型表

型号		缓冲行程	配管尺寸	支架安装螺纹
代码	盘径d	缓冲行程	配管尺寸	支架安装螺纹
JT-UVZUS	20	10 20	G1/8内螺纹	M16×1
	30
	40
	50

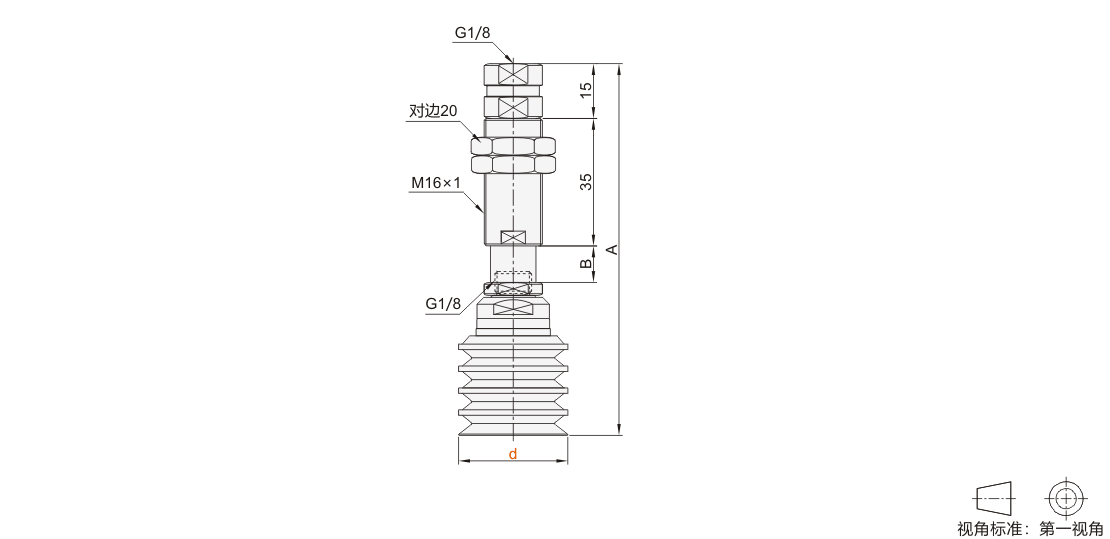

盘径	缓冲行程	A	B
20	10	88.5	10
20	20	98.5	20
30	10	97.5	10
30	20	107.5	20
40	10	110.5	10
40	20	120.5	20
50	10	120.5	10
50	20	130.5	20

暂未上传文档资料

波纹形真空吸盘组件 直立配管型 内螺纹接管
