立式冷冻式空气干燥机

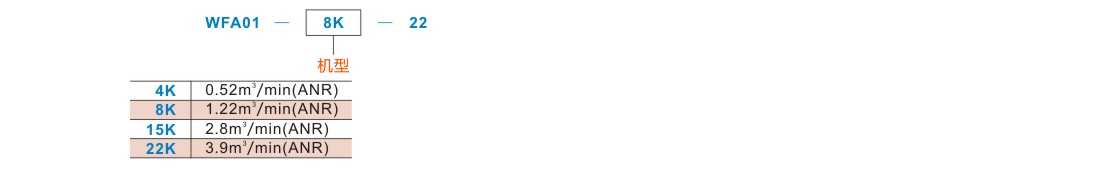

选项表

管路连接
1、首先根据标识确定冷干机进气口和出气口，避免接反。
2、设备进气口和出气口均为内螺纹，请选择合适的接头和管路进行连接。
3、安装管路前应将管路清洗干净，防止杂质进入。
4、管路的承压需达到压缩空气压力的1.5 倍。

电源连接
1、电源线：使用国标1.5mm² 铜芯电缆（三芯），L、N、PE线压接可靠。
2、电源输入电压范围为AC210~230V（50Hz）。
3、向设备供电建议使用单独的带漏电保护的断路器。

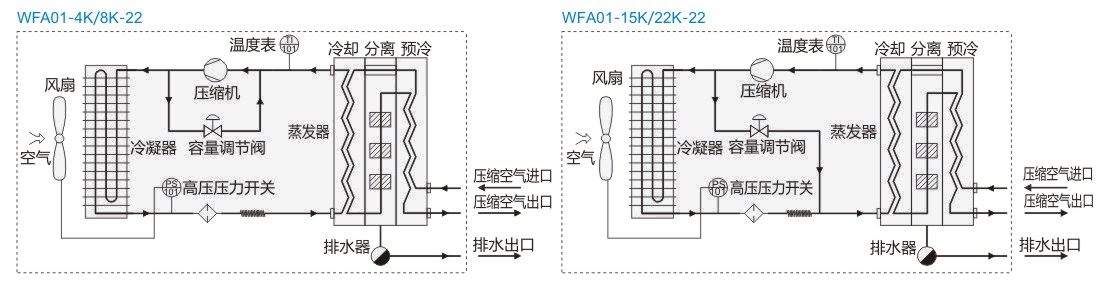

工作原理

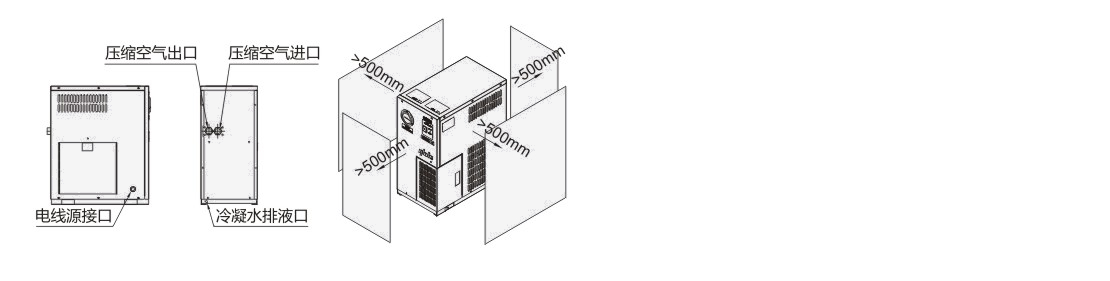

设备安装
1、设备应放置于水平地面。
2、四周应预留足够的空间来维护保养设备，吸风和排风的方向上不应有遮挡物。
3、设备应避免雨水、阳光直射，否则应安装防雨、遮阳等防护设施。

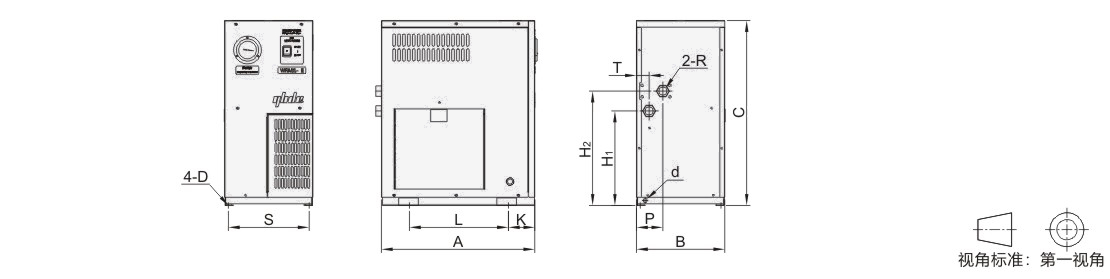

安装尺寸
