选型参数

螺纹M(mm) *

螺距 *

浮动接头内螺纹型方形头部

图片仅供参考

浮动接头内螺纹型方形头部

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	表面硬度	类型
JT-UQNOD	S45C	镀硬铬	750HV~	内螺纹型

选型参数

选型表

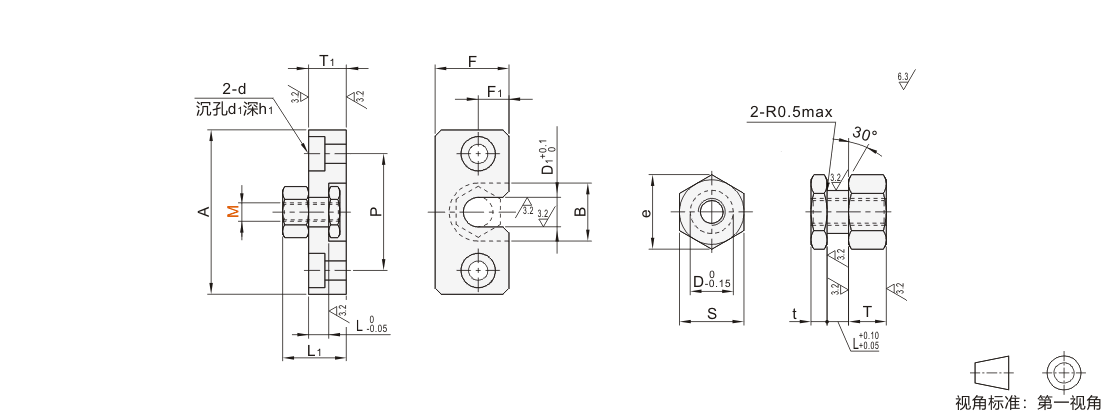

型号			气缸连接件						固定座
代码	M	螺距	L	D	T	t	S	e	D1	B	T1	A	F	F1	P	d	d1	h1	L1
JT-UQNOD	3	0.5	4	6	5	3	8	9.2	6.5	12	8	34	13	5	24	4.5	8	4.4	13
	4	0.7	4	7	6		10	11.5	8	14	8	36	15	6	26	4.5	8	4.4	14
	5	0.8	6	8	7		12	13.9	9	17	10	42	18	7	30	5.5	9.5	5.4	17
	6	1.0	6	10	8	4	14	16.2	11	19	11	44	20	8	32	5.5	9.5	5.4	19
	8	1.25	8	13	9		17	19.6	14	23	13	52	24	10	38	6.6	11	6.5	22
	10	1.25	8	16	11		21	24.2	18	28	13	56	30	12	42	6.6	11	6.5	24
	12	1.25	12	21	13		26	30.0	23	34	17	70	36	15	52	9	14	8.6	30
	14	1.5	12	21	13		26	30.0	23	34	17	70	36	15	52	9	14	8.6	30
	16		15	25	15	5	30	34.6	27	38	21	84	43	19	62	11	17	10.5	36
	18		15	25	15	5	30	34.6	27	38	21	84	43	19	62	11	17	10.5	36
